Lệnh đo diện tích trong Cad là một trong những lệnh không thể thiếu khi thiết kế bản vẽ. Để sẽ sử dụng lệnh Area để tính diện tích cho hình chữ nhật và chu vi cho hình vuông. Vậy, các bước thực hiện đối với lệnh này là gì, hãy tham khảo bài viết mà UNICA chia sẻ dưới đây.
Lệnh tính diện tích trong CAD là gì?
Trong phần mềm thiết kế Autocad lệnh tính diện tích được chia ra làm 3 lệnh quản lý khác nhau để thuận lợi cho việc tính toán, đo đạc các chi tiết, góc cạnh được chính xác nhất.
Các lệnh tính diện tích của autocad gồm:
- Lệnh AA (AREA) sử dụng với trường hợp đối tượng là 1 vùng khép kín.
- Lệnh LI (LIST) sử dụng với trường hợp đối tượng là 1 vùng khép kín kín.
- Lệnh SS (LISP) sử dụng được với cả 2 trường hợp đối tượng kín và rời.
Tất cả những lệnh tính diện tích trong phần mềm cad đều có cách nhận biết khác nhau, đảm bảo tuyệt đối đo độ chính xác. Từ đó giúp bạn thực hiện quá trình đo đạc, tính toán được tốt hơn. Các lệnh và sử dụng ra sao? Đây chắc sẽ là vấn đề lớn cho người dùng. Bây giờ Unica sẽ giúp bạn tìm hiểu từng lệnh trong phần mềm thường xuyên sử dụng để đo diện tích nhé.
>>> Xem thêm: Chàng trai Thanh Bình kiếm thu nhập 2X mỗi tháng nhờ thành thạo Autocad
Đăng ký khoá học làm video bằng Autocad online ngay để nhận ưu đãi. Khóa học sẽ giúp bạn sử dụng thành thạo Autocad, dễ dàng thiết lập hồ sơ thiết kế một cách chuyên nghiệp chỉ sau 20 ngày.
Cách sử dụng lệnh Area để đo diện tích
Thực tế, thao tác đo diện tích trong Cad các cách sử dụng khá đơn giản, bạn chỉ cần thao tác chính đối với lệnh Are. Cụ thể, bạn hãy thực hiện theo các bước sau đây:

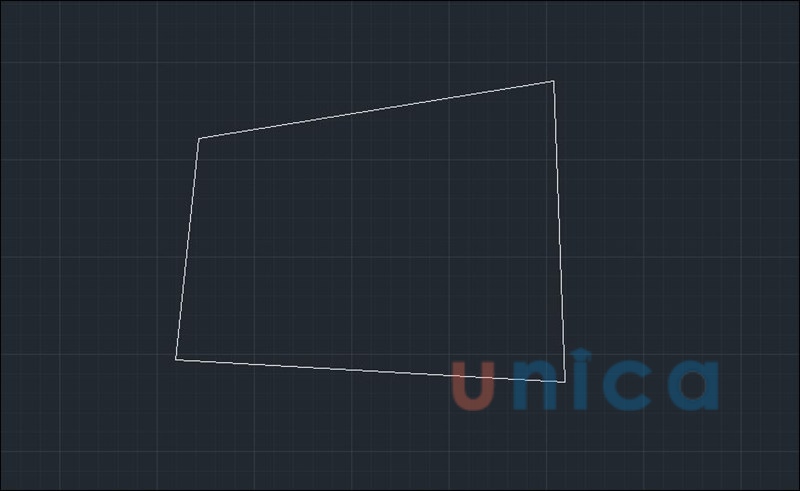

Ví dụ minh họa

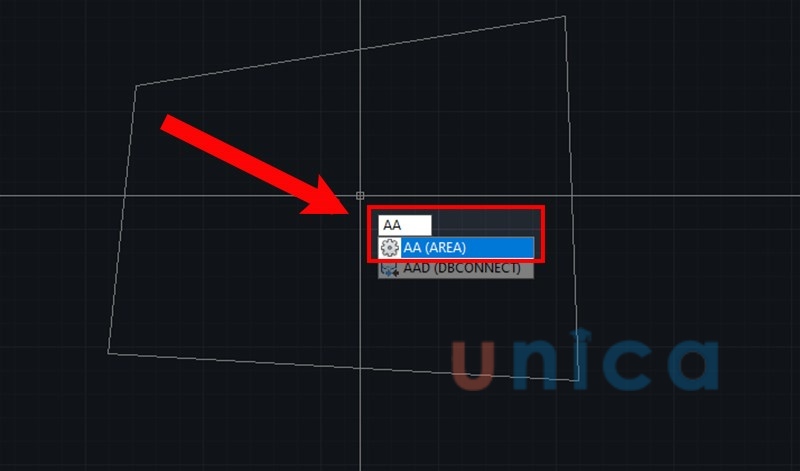

- Bước 1: Đầu tiên, bạn phải tiến hành gọi lệnh Area, theo đó, trên thanh công cụ Command, bạn gõ lệnh tắt AA và nhấn Enter để hiển thị lệnh. Hoặc bạn có thể vào Tool => Inquiry => Area và nhấn Enter để gọi lệnh.
Đo diện tích trong Cad bằng lệnh Area

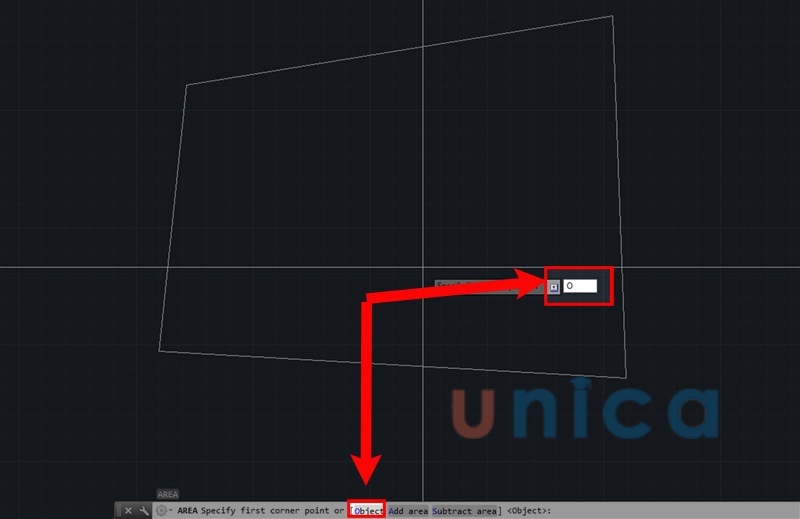

- Bước 2: Sau khi đã gọi lệnh, trên giao diện của Autocad sẽ hiển thị các công cụ để tính diện tích như sau:
+ Object: Lựa chọn một object hoặc một hình khép kín với lệnh tắt O
+ Add area: Thêm một vùng nào đó với lệnh tắt A
+ Subtract area: Trừ đi một vùng nào đó với lệnh tắt S
Đo diện tích trong Cad bằng lệnh Area

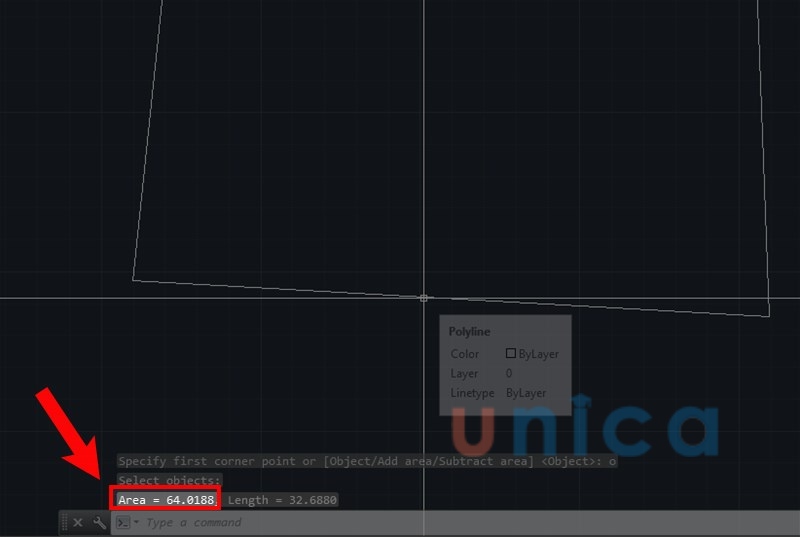

- Bước 3: Sau khi đã chọn xong các lựa chọn trong lệnh, bạn nhấn Enter để hiển thị kết quả diện tích của hình chữ nhật mà bạn chọn trên giao diện. ( Diện tích ban đầu là 64 )
Cách sử dụng lệnh Area để tính diện tích hình vẽ rất đơn giản
Có thể thấy, cách sử dụng lệnh đo diện tích trong Cad rất đơn giản. Bạn có thể áp dụng để tính diện tích cho hình chữ nhật, hình vuông khi thiết kế bản vẽ trên Cad. Một lưu ý mà bạn cần nắm đó là, đối với các hình đơn giản thì bạn chỉ cần chọn Object (nhấn O) và kích chuột vào hình muốn tính diện tích. Còn đối với những hình vẽ phức tạp thì bạn nên nhấn chọn Add Area trước khi thực hiện các bước tiếp theo.
>>> Xem thêm: Tổng hợp 6 lệnh bắt điểm trong Cad dân thiết kế phải biết
Hướng dẫn cách sử dụng lệnh đo diện tích trong CAD
Thông thường, khi tiến hành đo diện tích trong Cad, sẽ có 2 cách tính được áp dụng nhiều nhất đó là đo tổng diện tích và đo một phần diện tích. Các bước thực hiện đối với 2 cách tính diện tích trong cad này như sau:
Lệnh tính diện tích trong Autocad bằng lệnh LI (LIST)
Trường hợp một hình chữ nhật được chia thành nhiều hình nhỏ khác nhau và bạn muốn tính tổng diện tích của cả hình, thì hãy thực hiện cách tính diện tích trong autocad theo các bước sau đây:

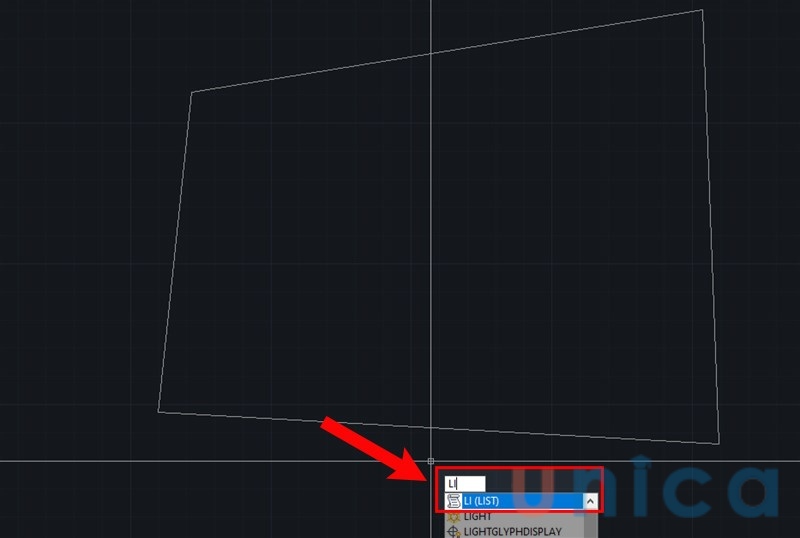

- Bước 1: Nhập lệnh LI > Nhấn Enter
Bạn có thể sử dụng lệnh LI để tính tổng diện tích của một hình vẽ

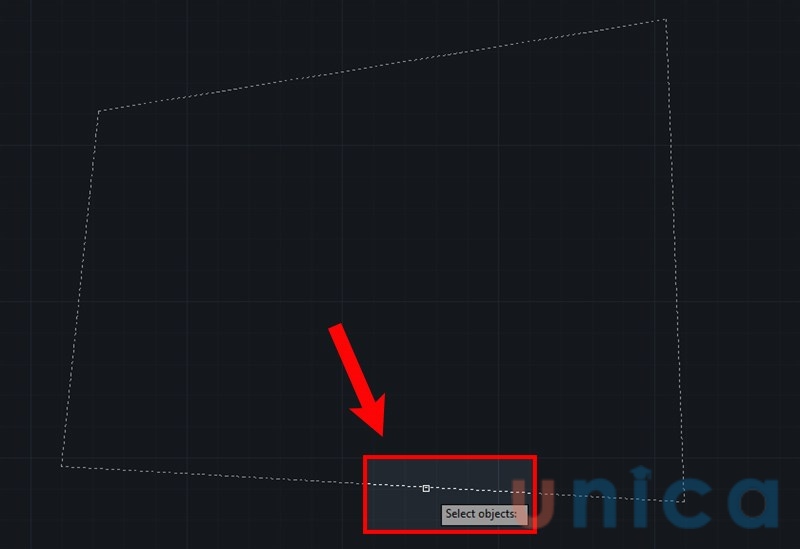

- Bước 2: Chọn đối tượng cần tính diện tích > Nhấn Enter.
Lưu ý: Đối với Lệnh LI chỉ sử dụng được khi đối tượng của bạn và vùng khép kín liền mạch với nhau
Sử dụng lệnh LI để tính tổng diện tích của một hình vẽ

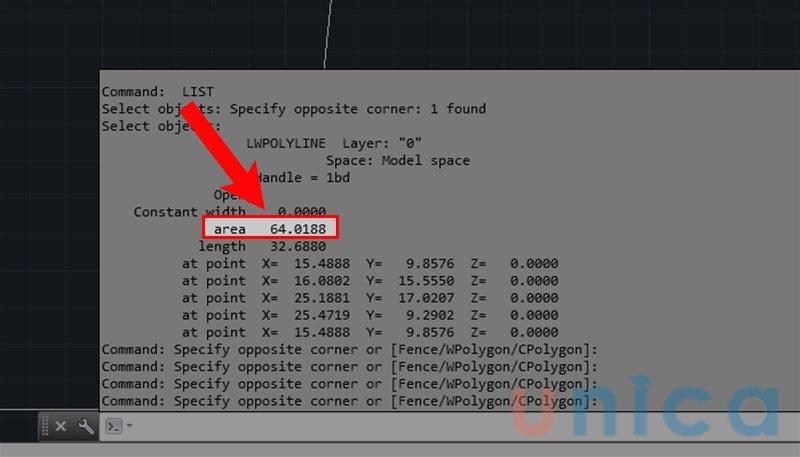

- Bước 3: Nhấn ESC xem kết quả
Kết quả
Lệnh tính diện tích trong Autocad bằng lệnh SS (LISP)
Đối với cách làm này bạn phải tải thêm Lisp đo diện tích trong cad để có thể thực hiện theo các bước như sau:

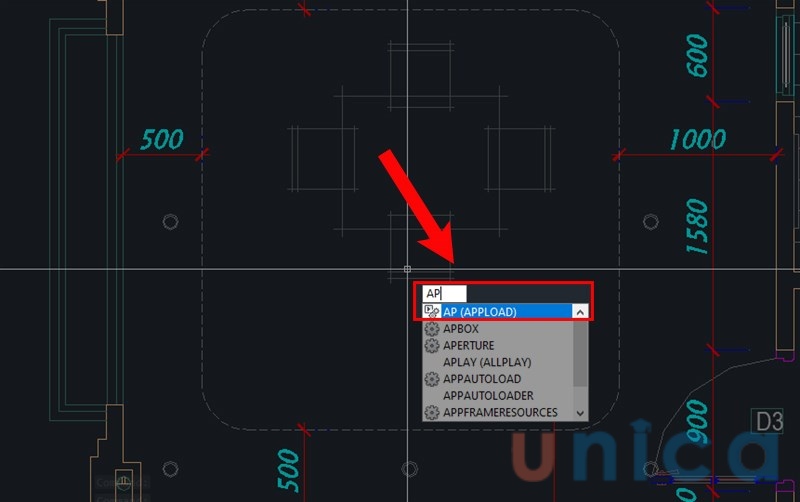

- Bước 1: Trên giao diện cần tính diện tích cho hình bạn nhập lệnh AP > Nhấn Enter.
Nếu bạn muốn tính một phần diện tích hình vẽ thì có thể sử dụng lệnh SS ( LISP)

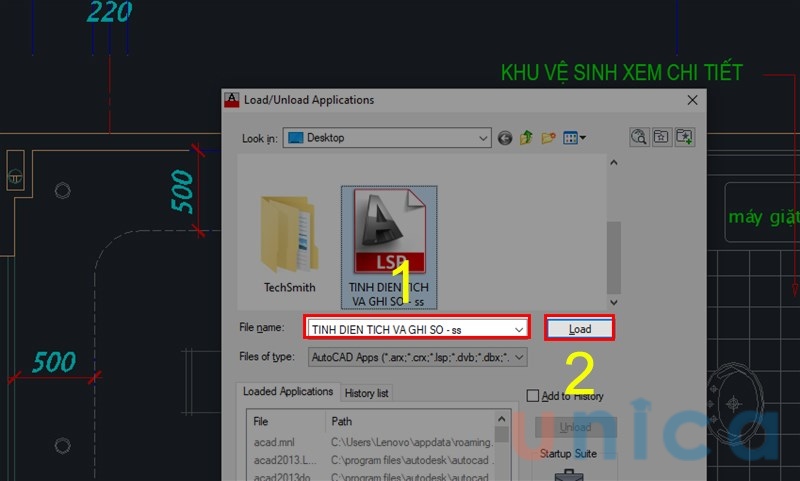

- Bước 2: Tìm và chọn file vừa tải xuống > Nhấn chọn Load
Nếu bạn muốn tính một phần diện tích hình vẽ thì có thể sử dụng lệnh SS ( LISP)

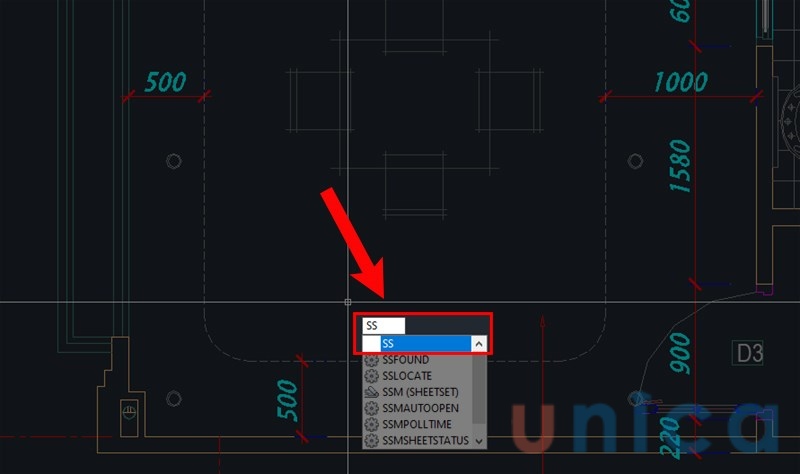

- Bước 3: Sau khi hoàn thành việc load lisp > Bạn chọn vào giao diện Autocad cần tính diện tích > Nhập lệnh SS > Nhấn Enter.
Lưu ý: Với mỗi giao diện Autocad tính diện tích khác nhau bạn sẽ phải load lại file mới có thể sử dụng lệnh này.
Nếu bạn muốn tính một phần diện tích hình vẽ thì có thể sử dụng lệnh SS ( LISP)
Tính nổi bật của lệnh Area sử dụng phần mềm Autocad là cách sử dụng đơn giản kể có với những người mới học Autocad cũng có thể tính diện tích cad của nhiều hình kín, có thể xem chu vi bất kỳ của một hình đó.
Lưu ý: Trước khi tính diện tích bạn phải bo kín hình bằng lệnh đo diện tích trong cad. Bo kín các đối tượng thành đường polyline kín.
>>> Xem thêm: 3 lệnh vẽ đường thẳng trong Cad dân thiết kế phải biết
Một số lệnh đo kích thước hay dùng trong cad
Việc bạn sử dụng Autocad ngày nay dễ dàng hơn trước rất nhiều, với tài liệu cũng như hướng dẫn công thức trên mạng cực kì chi tiết. Unica sẽ giới thiệu cho bạn một số lệnh thường xuyên được dùng đo kích thước trong autocad.
- D- DIMSTYSLE: Lệnh để tạo kiểu kích thước.
- DAL –DIMALIGNED: Lệnh để ghi kích thước xiên
- DO – DONUT: Lệnh để vẽ hình vằn khăn
- DOR – DIMORDINATE: Lệnh sử dụng tạo độ điểm
- DDI – DIMDIAMETER: Sử dụng để ghi kích thước đường kính
- DED – DIMEDIT: Lệnh sửa kích thước
- DI – DIST: Lệnh được dùng để đo khoảng cách và góc giữa 2 điểm
- DIV – DIVIDE: Lệnh chia đối tượng ra các phần bằng nhau
- DAN – DIMANGULAR: Lệnh được dùng ghi kích thước góc
- DBA – DIMBASELINE: Sử dụng để ghi kích thước song song.
- DLI – DIMLINEAR: Dùng để ghi kích thước thẳng đứng hay nằm ngang
- DRA – DIMRADIU: Sử dụng để ghi kích thước bán kính
- DT – DTEXT: Lệnh ghi văn bản
Kết luận
Qua bài viết trên đây, bạn đã nắm được cách sử dụng lệnh đo tính diện tích autocad chính xác và nhanh chóng nhất. Ngoài ra, đối với một người làm thiết kế ngoài việc bạn nắm chắc các kiến thức cơ bản trong thiết kế bản vẽ thì việc liên tục phải cập nhật các kiến thức mới. Và sử dụng thành thạo các công cụ liên quan để hỗ trợ cho công việc là điều bạn cần biết, tham khảo thêm khoá học 3ds max để biết cách sử dụng các tính năng của công cụ này.
Xin cảm ơn và chúc các bạn thành công!
