Cách nhập tọa độ trong Cad như thế nào chính là vấn đề được nhiều người làm thiết kế đặc biệt quan tâm. Nhằm giúp cho bạn có thể xác định được tọa độ một cách chính xác nhất khi thiết kế bản vẽ trên Autocad, trong bài viết dưới đây, UNICA sẽ hướng dẫn bạn cách nhập tọa độ đơn giản và chính xác.

Tốp khóa học
Tính Toán Kết Cấu Nhà Phố Bằng Phần Mềm Etabs

Tính Toán Kết Cấu Nhà Phố Bằng Phần Mềm Etabs

Phạm Văn Lương
(14)
686,000đ 986,000đ
Tính Toán Kết Cấu Nhà Phố Bằng Phần Mềm Etabs
  • 30 bài giảng
  • 06 giờ 36 phút
Image) ? $teachers->Image : '' ?> Phạm Văn Lương
Thạc sỹ - Kỹ sư xây dựng, Giám đốc công ty cổ phần kiến trúc Kisato
Khoá học hướng dẫn bạn tự tay kiểm tra khả năng chịu lực cho tất cả các công trình nhà phố khác
THÊM VÀO GIỎ HÀNG
Đồng hành cùng con giai đoạn khủng hoảng tuổi lên 3

Đồng hành cùng con giai đoạn khủng hoảng tuổi lên 3

Nguyễn Thị Anh Thư
(2)
299,000đ 600,000đ
Đồng hành cùng con giai đoạn khủng hoảng tuổi lên 3
  • 12 bài giảng
  • 01 giờ 07 phút
Image) ? $teachers->Image : '' ?> Nguyễn Thị Anh Thư
Giảng viên - Chuyên gia Tâm lý - Giáo dục học
Hiểu các hành vi của con trong giai đoạn tuổi lên 3, biết cách động viên khích lệ con vượt qua gia đoạn khủng hoảng bằng phương pháp kỷ luật tích cực, giúp con phát triển toàn diện, hình thành thói quen tốt
THÊM VÀO GIỎ HÀNG
Khởi nghiệp kinh doanh quán trà sữa

Khởi nghiệp kinh doanh quán trà sữa

Nguyễn Tấn Trung
(8)
Miễn phí
Khởi nghiệp kinh doanh quán trà sữa
  • 61 bài giảng
  • 03 giờ 14 phút
Image) ? $teachers->Image : '' ?> Nguyễn Tấn Trung
Giảng viên
Kinh doanh trà sữa, cafe là mô hình khởi nghiệp an toàn, ít rủi ro, khơi dậy khả năng sáng tạo trong các loại thức uống mà bạn yêu thích.
THÊM VÀO GIỎ HÀNG
Kinh doanh online từ A - Z

Kinh doanh online từ A - Z

Vũ Kim Khánh
(4)
399,000đ 800,000đ
Kinh doanh online từ A - Z
  • 34 bài giảng
  • 02 giờ 17 phút
Image) ? $teachers->Image : '' ?> Vũ Kim Khánh
Thạc sĩ kinh tế - Giám đốc kinh doanh Công ty cổ phần PDS
Kinh doanh online từ A - Z giúp cho học viện có cái nhìn tổng quan về các hình thức kinh doanh online và mô hình tổng quát.
THÊM VÀO GIỎ HÀNG
Dạy con siêu trí nhớ cùng kỷ lục gia

Dạy con siêu trí nhớ cùng kỷ lục gia

Nguyễn Phùng Phong
(98)
599,000đ 900,000đ
Dạy con siêu trí nhớ cùng kỷ lục gia
  • 19 bài giảng
  • 04 giờ 59 phút
Image) ? $teachers->Image : '' ?> Nguyễn Phùng Phong
Chuyên gia Siêu trí nhớ
Khóa học siêu trí nhớ cùng kỷ lục gia Nguyễn Phùng Phong sẽ Khai thác hết tất cả những tiềm năng của não bộ, các con sẽ thuộc bài ngay tại lớp. Giúp Ghi nhớ 100 từ vựng tiếng anh mỗi ngày
THÊM VÀO GIỎ HÀNG
Yoga cho Thân Khỏe, Tâm An

Yoga cho Thân Khỏe, Tâm An

Milena Nguyễn
(7)
245,000đ 700,000đ
Yoga cho Thân Khỏe, Tâm An
  • 31 bài giảng
  • 03 giờ 57 phút
Image) ? $teachers->Image : '' ?> Milena Nguyễn
Giảng viên Yoga & Thiền - Người sáng lập ra Soulful Garden
Khóa học giúp bạn cảm nhận chuyển biến tích cực về thể chất lẫn tinh thần, Làm việc hiệu quả và tận hưởng cuộc sống với năng lượng dồi dào
THÊM VÀO GIỎ HÀNG
Excel - Làm việc tăng năng suất, luyện thi điểm tối đa

Excel - Làm việc tăng năng suất, luyện thi điểm tối đa

Phan Thanh Phong
349,000đ 500,000đ
Excel - Làm việc tăng năng suất, luyện thi điểm tối đa
  • 54 bài giảng
  • 06 giờ 52 phút
Image) ? $teachers->Image : '' ?> Phan Thanh Phong
Giảng viên
Hệ thống hóa kiến thức, thành thạo các hàm tính toán trong Excel, tăng hiệu suất công việc thực tiễn, luyện thi đạt điểm tối đa
THÊM VÀO GIỎ HÀNG
Bí quyết Tán gái

Bí quyết Tán gái

Mai Tình yêu
(390)
599,000đ 700,000đ
Bí quyết Tán gái
  • 27 bài giảng
  • 01 giờ 55 phút
Image) ? $teachers->Image : '' ?> Mai Tình yêu
Chuyên gia tư vấn tình yêu và mối quan hệ
Khóa học Bí quyết Tán gái sẽ mang đến cho phái nam những phương pháp làm quen và chinh phục bạn gái bá đạo và hiệu quả nhất
THÊM VÀO GIỎ HÀNG
Thành thạo thiết kế website bất động sản bằng WordPress

Thành thạo thiết kế website bất động sản bằng WordPress

Lương Hà Phong
699,000đ 899,000đ
Thành thạo thiết kế website bất động sản bằng WordPress
  • 43 bài giảng
  • 05 giờ 09 phút
Image) ? $teachers->Image : '' ?> Lương Hà Phong
Giảng viên
Giúp bạn dễ dàng tạo ra và quản trị một website miễn phí chỉ bằng WordPress.
THÊM VÀO GIỎ HÀNG
Bí quyết thành công trong cuộc sống

Bí quyết thành công trong cuộc sống

Nguyễn Bá Dương
(2)
349,000đ 600,000đ
Bí quyết thành công trong cuộc sống
  • 29 bài giảng
  • 02 giờ 26 phút
Image) ? $teachers->Image : '' ?> Nguyễn Bá Dương
Diễn Giả - Doanh nhân - Tác giả
Khóa học giúp bạn sở hữu những phương pháp tư duy tích cực thành công
THÊM VÀO GIỎ HÀNG

>> 2 cách xuất tọa độ trong Cad khi thiết kế bản vẽ kỹ thuật

>> Cách hiển thị tọa độ điểm trong Cad bằng lệnh Ordinate Dimension

>> Gợi ý cách chỉnh đơn vị trong Cad đúng chuẩn và chuyên nghiệp nhất

Cách nhập hệ tọa độ tuyệt đối trong Cad

Trong các cách lấy tọa độ trong Cad thì cách nhập hệ tọa độ tuyệt đối được xem là thao tác phổ biến và thông dụng nhất. Đối với hệ tọa độ tuyệt đối thì điểm A và điểm B trên bản vẽ đã được xác định được tọa độ so với gốc 0 (0,0) và cách gốc tọa độ theo trục X, Y một khoảng nào đó.

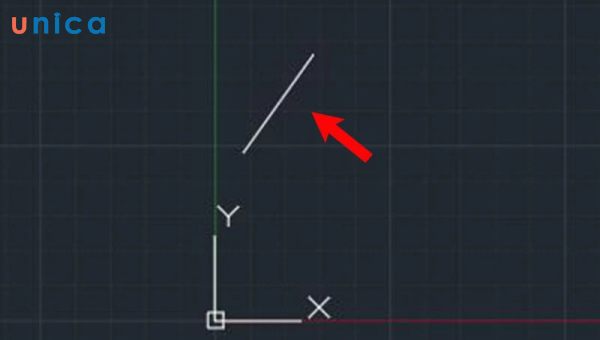

Để nhập hệ tọa độ tuyệt đối trong Cad thì bắt buộc bạn phải nhập đoạn AB bằng đường Line. Cách thực hiện cụ thể như sau:

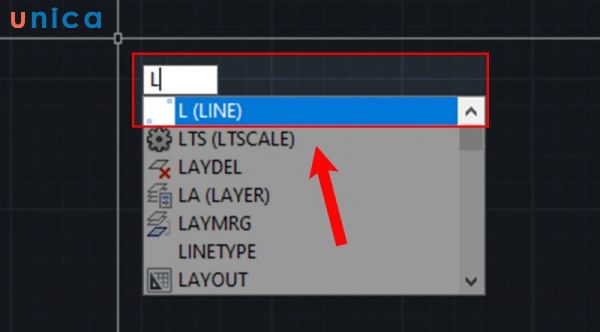

- Bước 1: Trên giao diện của Cad, bạn nhập lệnh tắt L và gõ Enter để hiển thị lệnh Line.

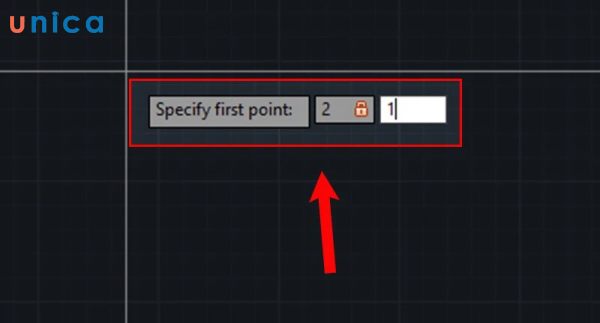

- Bước 2: Tại câu lệnh Specify first point, bạn điền 2 số và nhấn dấu phẩy trên bàn phím, sau đó điền tiếp số 1 để nhập tọa độ cho điểm A.
- Bước 3: Nhấn phím Enter để hiển thị dòng nhắc lệnh điền tọa độ cho điểm B.

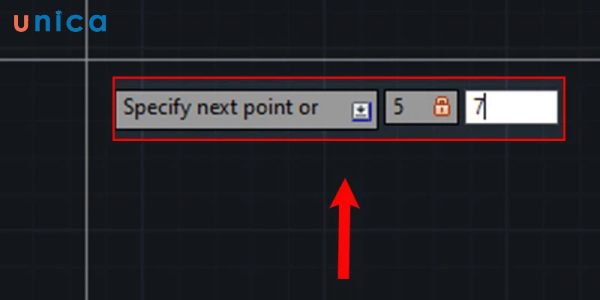

- Bước 4: Tại câu lệnh Specify next point, điền tiếp số thứ 3, nhấn dấu phẩy và điền tiếp số thứ 4 để kết thúc cách nhập tọa độ trong Cad cho điểm B.
Đối với thao tác này thì bạn có thể áp dụng đối với cách nhập tọa độ cho không gian 3 chiều X, Y, Z.

cách nhập tọa độ trong cad

Thao tác nhập hệ tọa độ tuyệt đối trong Cad được các nhà thiết kế thường xuyên sử dụng

Cách nhập tọa độ trong Cad với hệ tọa độ tương đối

Tốp khóa học autocad
Autocad Cơ Bản Và Nâng Cao

Autocad Cơ Bản Và Nâng Cao

Cầm Hải Phương
(65)
349,000đ 500,000đ
Autocad Cơ Bản Và Nâng Cao
  • 32 bài giảng
  • 08 giờ 28 phút
Image) ? $teachers->Image : '' ?> Cầm Hải Phương
Giảng viên, Chuyên gia Autocad, 3dsmax, Sketchup
Khoá học Autocad Cơ Bản Và Nâng Cao Giúp bạn thực hiện được tốt các bản vẽ kỹ thuật bằng phần mềm Autocad, đúng quy chuẩn, đúng tỷ lệ. Học Thành thạo phần mềm Autocad nhanh nhất
THÊM VÀO GIỎ HÀNG
Tuyệt chiêu luyện AUTOCAD

Tuyệt chiêu luyện AUTOCAD

Phạm Văn Lương
(24)
599,000đ
Tuyệt chiêu luyện AUTOCAD
  • 26 bài giảng
  • 07 giờ 50 phút
Image) ? $teachers->Image : '' ?> Phạm Văn Lương
Thạc sỹ - Kỹ sư xây dựng, Giám đốc công ty cổ phần kiến trúc Kisato
Vẽ kỹ thuật, thiết kế, trình bày, xử lý bản vẽ kỹ thuật trên máy tính đơn giản, nhanh chóng với công cụ AUTOCAD
THÊM VÀO GIỎ HÀNG
Học 3ds Max, Vray và Photoshop trong diễn họa 3d kiến trúc nội ngoại thất

Học 3ds Max, Vray và Photoshop trong diễn họa 3d kiến trúc nội ngoại thất

Nguyễn Thanh Tùng
(40)
899,000đ
Học 3ds Max, Vray và Photoshop trong diễn họa 3d kiến trúc nội ngoại thất
  • 81 bài giảng
  • 06 giờ 47 phút
Image) ? $teachers->Image : '' ?> Nguyễn Thanh Tùng
Giảng viên thiết kế tại công ty kiến trúc nội thất Nam Anh
Làm quen với cả 3 phần mềm 3ds max, vray và photoshop, từ đó tự tay được những đồ vật 3D theo ý muốn
THÊM VÀO GIỎ HÀNG
Học thiết kế Nhà phố Biệt thự dễ dàng bằng Revit

Học thiết kế Nhà phố Biệt thự dễ dàng bằng Revit

Phạm Sỹ Hùng
(3)
399,000đ 700,000đ
Học thiết kế Nhà phố Biệt thự dễ dàng bằng Revit
  • 77 bài giảng
  • 10 giờ 39 phút
Image) ? $teachers->Image : '' ?> Phạm Sỹ Hùng
Kiến trúc sư - Chuyên gia đào tạo Revit/BIM chính hãng Autodesk
Học thiết kế cơ bản đến nâng cao giúp bạn nhanh chóng thành thạo Revit và ngay lập tức có một ngôi nhà của riêng mình
THÊM VÀO GIỎ HÀNG
Autocad Triển Khai Bản Vẽ Kiến Trúc

Autocad Triển Khai Bản Vẽ Kiến Trúc

Cầm Hải Phương
(5)
499,000đ 800,000đ
Autocad Triển Khai Bản Vẽ Kiến Trúc
  • 36 bài giảng
  • 09 giờ 57 phút
Image) ? $teachers->Image : '' ?> Cầm Hải Phương
Giảng viên, Chuyên gia Autocad, 3dsmax, Sketchup
Biết cách triển khai toàn bộ các chi tiết cấu tạo thi công kiến trúc công trình, hiểu rõ kết cấu các lớp vật liệu được sử dụng.
THÊM VÀO GIỎ HÀNG
Tự học AutoCad trong 20 ngày

Tự học AutoCad trong 20 ngày

Nguyễn Phúc Trường
(391)
499,000đ
Tự học AutoCad trong 20 ngày
  • 41 bài giảng
  • 14 giờ 35 phút
Image) ? $teachers->Image : '' ?> Nguyễn Phúc Trường
Giảng viên Đại học Mỏ Địa Chất
Tự học Autocad trong 20 ngày giúp bạn thấu hiểu và thành thạo phần mềm Autocad, các tiêu chuẩn trình bày bản vẽ kỹ thuật,Tự vẽ và hiệu chỉnh hình vẽ, tự làm đồ án kỹ thuật có sử dụng Autccad
THÊM VÀO GIỎ HÀNG
Autocad Triển Khai Bản Vẽ Nội Thất

Autocad Triển Khai Bản Vẽ Nội Thất

Cầm Hải Phương
(18)
499,000đ 700,000đ
Autocad Triển Khai Bản Vẽ Nội Thất
  • 35 bài giảng
  • 10 giờ 02 phút
Image) ? $teachers->Image : '' ?> Cầm Hải Phương
Giảng viên, Chuyên gia Autocad, 3dsmax, Sketchup
Hiểu quy trình triển khai hoàn thiện một bộ hồ sơ thiết kế thi công nội thất. Tự tin với mọi thể loại đồ nội thất
THÊM VÀO GIỎ HÀNG
Tính Toán Kết Cấu Nhà Phố Bằng Phần Mềm Etabs

Tính Toán Kết Cấu Nhà Phố Bằng Phần Mềm Etabs

Phạm Văn Lương
(14)
686,000đ 986,000đ
Tính Toán Kết Cấu Nhà Phố Bằng Phần Mềm Etabs
  • 30 bài giảng
  • 06 giờ 36 phút
Image) ? $teachers->Image : '' ?> Phạm Văn Lương
Thạc sỹ - Kỹ sư xây dựng, Giám đốc công ty cổ phần kiến trúc Kisato
Khoá học hướng dẫn bạn tự tay kiểm tra khả năng chịu lực cho tất cả các công trình nhà phố khác
THÊM VÀO GIỎ HÀNG
Làm chủ Thiết kế sản phẩm NX CAD Design A-Z

Làm chủ Thiết kế sản phẩm NX CAD Design A-Z

Hoàng Quốc Duy
(33)
599,000đ
Làm chủ Thiết kế sản phẩm NX CAD Design A-Z
  • 68 bài giảng
  • 06 giờ 14 phút
Image) ? $teachers->Image : '' ?> Hoàng Quốc Duy
Giảng viên tại Trung tâm đào tạo 4CTECH VN
Thiết kế sản phẩm NX CAD Design nhanh chóng, dễ dàng, tối ưu công việc thiết kế, tăng hiệu suất làm việc
THÊM VÀO GIỎ HÀNG
Thiết kế NX CAD Design nâng cao

Thiết kế NX CAD Design nâng cao

Nguyễn Nho Tú
(5)
999,000đ
Thiết kế NX CAD Design nâng cao
  • 62 bài giảng
  • 05 giờ 00 phút
Image) ? $teachers->Image : '' ?> Nguyễn Nho Tú
Chuyên viên hãng NX Siemens tại Việt Nam
Làm chủ NX CAD nâng cao, có được tư duy thiết kế sản phẩm, rút ngắn thời gian, tối ưu hiệu suất công việc
THÊM VÀO GIỎ HÀNG

Nhập tọa độ trong Cad với hệ tọa độ tương đối được thực hiện khi vị trí của B so với A đã được xác định và người dùng chưa biết được vị trí của B so với gốc tọa độ. Để xác lập được hệ tọa độ tương đối trên bản vẽ thì bạn thực hiện theo các bước sau đây:
- Bước 1: Trên giao diện Cad, nhập lệnh tắt L và nhấn Enter để hiển thị lệnh Line.

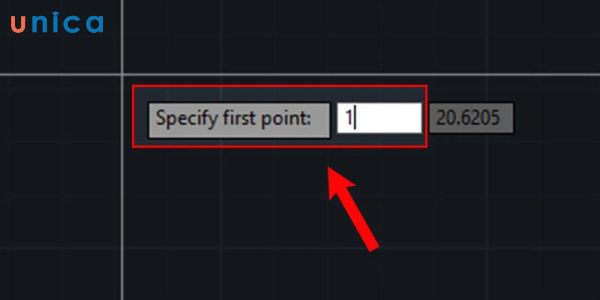

- Bước 2: Tại câu lệnh Specify first point, bạn điên số 1 và nhấn dấu phẩy trên bàn phím để hiển thị ô nhập tọa độ cho điểm A.
- Bước 3: Nhấn Enter để xuất hiện dòng lệnh điền tọa độ cho điểm B.

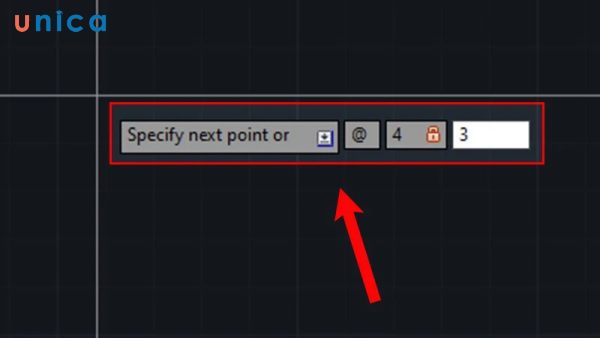

- Bước 4: Tại câu lệnh Specify next point, bạn nhập @ trên bàn phím và điền tiếp số 4 cho hệ tọa độ, nhấn dấu phẩy, điền tiếp số 3 để kết thúc cách lấy tọa độ trong Cad cho điểm B.

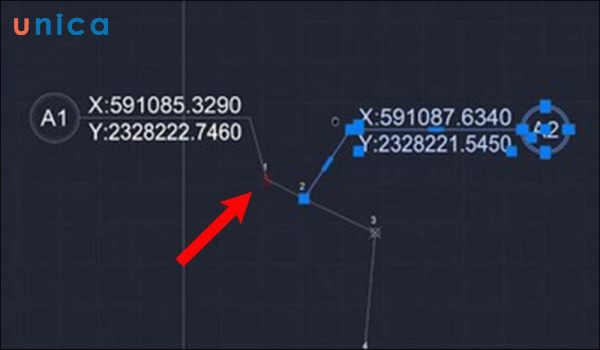

hướng dẫn cách nhập tọa độ trong cad

Thao tác nhập hệ tọa độ tương đối rất đơn giản nên bạn có thể áp dụng

Cách nhập tọa độ điểm trong hệ tọa độ cực tuyệt đối

Một cách nhập tọa độ trong Cad tiếp theo mà bạn không thể bỏ qua đó chính là nhập tọa độ điểm trong hệ tọa độ cực tuyệt đối. Đối với cách này thì bạn sẽ thực hiện lệnh vẽ đoạn thẳng với hai điểm AB. Trong đó, điểm A sẽ cách tọa độ gốc là 10 đơn vị so với góc 45 độ. Điểm B cách gốc tọa độ là 7 đơn vị với góc là 30 độ. Để thiết lập được tọa độ này, bạn hãy thực hiện theo các bước sau đây:

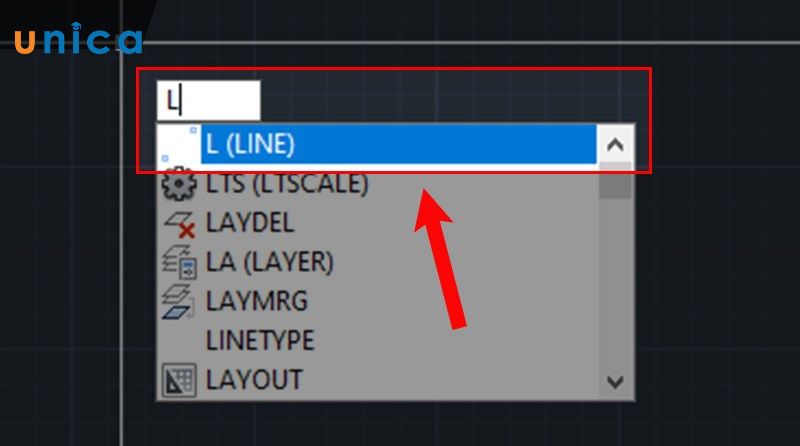

- Bước 1: Trên giao diện Cad, bạn gõ lệnh tắt L và nhấn Enter để hiển thị lệnh Line.

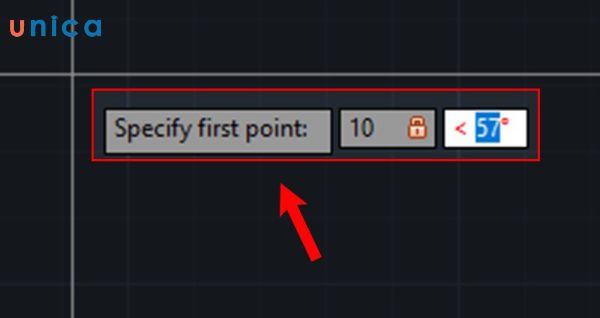

- Bước 2: Tại câu lệnh Specify first point, bạn điền số 10 sau đó nhấn dấu < trên bàn phím và điền tiếp số 54 độ để hoàn thành thao tác nhập tọa độ cho điểm A.
- Bước 3: Nhấn Enter để xuất hiện dòng nhắc lệnh điền tọa độ cho điểm B trên hệ tọa độ.

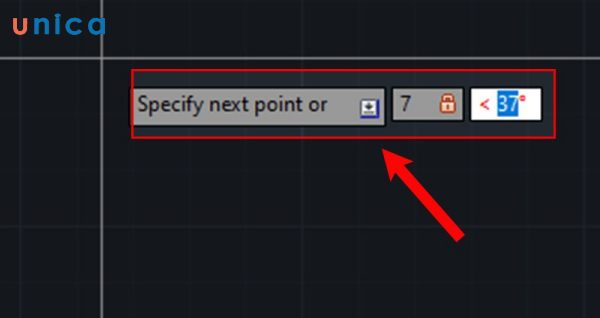

- Bước 4: Tại câu lệnh Specify next point, bạn điểm tiếp số 7 và nhấn dấu <, sau đó điền tiếp số 30 để kết thúc thao tác lấy tọa độ trong Cad cho điểm B.

thực hiện cách nhập tọa độ trong cad

Hệ tọa độ cực tuyệt đối cần được thực hiện chuẩn xác để bản vẽ được thiết kế đẹp mắt hơn

Như vậy, bạn đã hoàn thành xong các cách nhập tọa độ trong Cad cơ bản, thông dụng nhất. Việc nắm vững các kiến thức về thao tác kỹ thuật này sẽ giúp cho bản vẽ của bạn được thiết kế với tỷ lệ chính xác nhất. Bên cạnh biết cách xác lập tọa độ, để bản vẽ Cad được hoàn chỉnh hơn thì bạn cần nắm các thao tác kỹ thuật khác, cụ thể như: cách thực hiện các lệnh vẽ, cách tạo hiệu ứng hiệu chỉnh cho bản vẽ, cách in ấn bản vẽ đúng chuẩn....

>> Autocad Cơ Bản Và Nâng Cao

Chúc bạn thành công!
