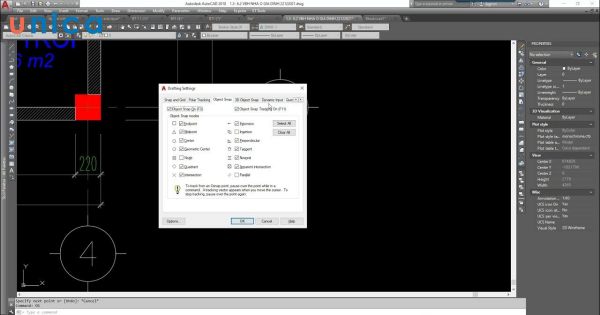

1. Lệnh Temporary Track Point

Lệnh Temporary Track Point là lệnh thông dụng dùng để bắt điểm trong Cad, được nhiều nhà thiết kế ưu tiên sử dụng. Cụ thể, đây là lệnh dùng để truy bắt điểm tham chiếu tạm thời, giúp người dùng xác định được điểm sẽ đi qua một điểm thẳng hàng có sẵn trên bản vẽ.

lệnh bắt điểm trong Cad

Lệnh Temporary Track Point dùng để truy bắt điểm tham chiếu tạm thời

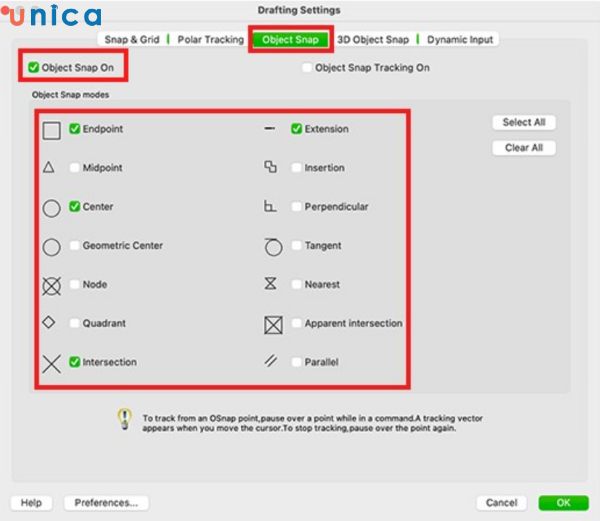

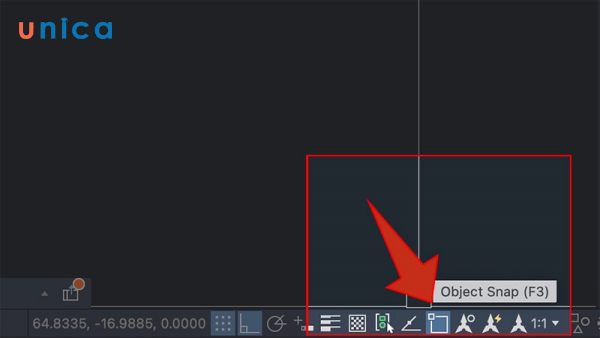

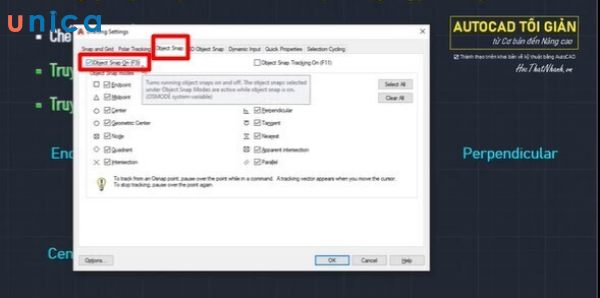

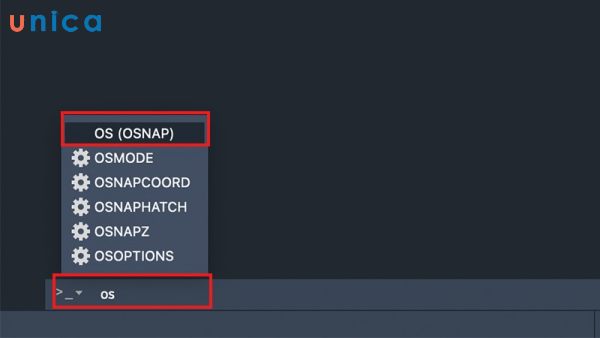

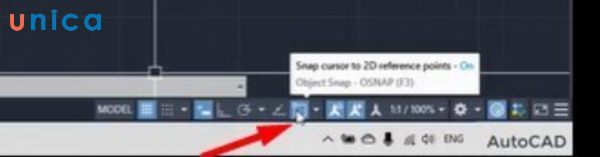

Đối với lệnh này, đầu tiên bạn cần vẽ một điểm bắt đầu của một đoạn thẳng. Tiếp theo, bạn nhấn Shift + chuột và gõ chữ K rồi chọn một điểm tham chiếu trên hình vẽ. Lúc này, trên bản vẽ sẽ xuất hiện các nét đứt màu xanh, bạn chỉ cần bấm chuột trái vào hình dấu chéo trên bản vẽ là hoàn thành được điểm thứ 2. Một lưu ý trước khi sử dụng là bạn nên sử dụng phím F11 để bật chức năng Object snap tracking (trong trường hợp chức năng này đang tắt).

2. Lệnh Mid Between 2 Points

Tốp khóa học autocad
Autocad Cơ Bản Và Nâng Cao

Autocad Cơ Bản Và Nâng Cao

Cầm Hải Phương
(65)
349,000đ 500,000đ
Autocad Cơ Bản Và Nâng Cao
  • 32 bài giảng
  • 08 giờ 28 phút
Image) ? $teachers->Image : '' ?> Cầm Hải Phương
Giảng viên, Chuyên gia Autocad, 3dsmax, Sketchup
Khoá học Autocad Cơ Bản Và Nâng Cao Giúp bạn thực hiện được tốt các bản vẽ kỹ thuật bằng phần mềm Autocad, đúng quy chuẩn, đúng tỷ lệ. Học Thành thạo phần mềm Autocad nhanh nhất
THÊM VÀO GIỎ HÀNG
Tuyệt chiêu luyện AUTOCAD

Tuyệt chiêu luyện AUTOCAD

Phạm Văn Lương
(24)
599,000đ
Tuyệt chiêu luyện AUTOCAD
  • 26 bài giảng
  • 07 giờ 50 phút
Image) ? $teachers->Image : '' ?> Phạm Văn Lương
Thạc sỹ - Kỹ sư xây dựng, Giám đốc công ty cổ phần kiến trúc Kisato
Vẽ kỹ thuật, thiết kế, trình bày, xử lý bản vẽ kỹ thuật trên máy tính đơn giản, nhanh chóng với công cụ AUTOCAD
THÊM VÀO GIỎ HÀNG
Học 3ds Max, Vray và Photoshop trong diễn họa 3d kiến trúc nội ngoại thất

Học 3ds Max, Vray và Photoshop trong diễn họa 3d kiến trúc nội ngoại thất

Nguyễn Thanh Tùng
(40)
899,000đ
Học 3ds Max, Vray và Photoshop trong diễn họa 3d kiến trúc nội ngoại thất
  • 81 bài giảng
  • 06 giờ 47 phút
Image) ? $teachers->Image : '' ?> Nguyễn Thanh Tùng
Giảng viên thiết kế tại công ty kiến trúc nội thất Nam Anh
Làm quen với cả 3 phần mềm 3ds max, vray và photoshop, từ đó tự tay được những đồ vật 3D theo ý muốn
THÊM VÀO GIỎ HÀNG
Học thiết kế Nhà phố Biệt thự dễ dàng bằng Revit

Học thiết kế Nhà phố Biệt thự dễ dàng bằng Revit

Phạm Sỹ Hùng
(3)
399,000đ 700,000đ
Học thiết kế Nhà phố Biệt thự dễ dàng bằng Revit
  • 77 bài giảng
  • 10 giờ 39 phút
Image) ? $teachers->Image : '' ?> Phạm Sỹ Hùng
Kiến trúc sư - Chuyên gia đào tạo Revit/BIM chính hãng Autodesk
Học thiết kế cơ bản đến nâng cao giúp bạn nhanh chóng thành thạo Revit và ngay lập tức có một ngôi nhà của riêng mình
THÊM VÀO GIỎ HÀNG
Autocad Triển Khai Bản Vẽ Kiến Trúc

Autocad Triển Khai Bản Vẽ Kiến Trúc

Cầm Hải Phương
(5)
499,000đ 800,000đ
Autocad Triển Khai Bản Vẽ Kiến Trúc
  • 36 bài giảng
  • 09 giờ 57 phút
Image) ? $teachers->Image : '' ?> Cầm Hải Phương
Giảng viên, Chuyên gia Autocad, 3dsmax, Sketchup
Biết cách triển khai toàn bộ các chi tiết cấu tạo thi công kiến trúc công trình, hiểu rõ kết cấu các lớp vật liệu được sử dụng.
THÊM VÀO GIỎ HÀNG
Tự học AutoCad trong 20 ngày

Tự học AutoCad trong 20 ngày

Nguyễn Phúc Trường
(391)
499,000đ
Tự học AutoCad trong 20 ngày
  • 41 bài giảng
  • 14 giờ 35 phút
Image) ? $teachers->Image : '' ?> Nguyễn Phúc Trường
Giảng viên Đại học Mỏ Địa Chất
Tự học Autocad trong 20 ngày giúp bạn thấu hiểu và thành thạo phần mềm Autocad, các tiêu chuẩn trình bày bản vẽ kỹ thuật,Tự vẽ và hiệu chỉnh hình vẽ, tự làm đồ án kỹ thuật có sử dụng Autccad
THÊM VÀO GIỎ HÀNG
Autocad Triển Khai Bản Vẽ Nội Thất

Autocad Triển Khai Bản Vẽ Nội Thất

Cầm Hải Phương
(18)
499,000đ 700,000đ
Autocad Triển Khai Bản Vẽ Nội Thất
  • 35 bài giảng
  • 10 giờ 02 phút
Image) ? $teachers->Image : '' ?> Cầm Hải Phương
Giảng viên, Chuyên gia Autocad, 3dsmax, Sketchup
Hiểu quy trình triển khai hoàn thiện một bộ hồ sơ thiết kế thi công nội thất. Tự tin với mọi thể loại đồ nội thất
THÊM VÀO GIỎ HÀNG
Tính Toán Kết Cấu Nhà Phố Bằng Phần Mềm Etabs

Tính Toán Kết Cấu Nhà Phố Bằng Phần Mềm Etabs

Phạm Văn Lương
(14)
686,000đ 986,000đ
Tính Toán Kết Cấu Nhà Phố Bằng Phần Mềm Etabs
  • 30 bài giảng
  • 06 giờ 36 phút
Image) ? $teachers->Image : '' ?> Phạm Văn Lương
Thạc sỹ - Kỹ sư xây dựng, Giám đốc công ty cổ phần kiến trúc Kisato
Khoá học hướng dẫn bạn tự tay kiểm tra khả năng chịu lực cho tất cả các công trình nhà phố khác
THÊM VÀO GIỎ HÀNG
Làm chủ Thiết kế sản phẩm NX CAD Design A-Z

Làm chủ Thiết kế sản phẩm NX CAD Design A-Z

Hoàng Quốc Duy
(33)
599,000đ
Làm chủ Thiết kế sản phẩm NX CAD Design A-Z
  • 68 bài giảng
  • 06 giờ 14 phút
Image) ? $teachers->Image : '' ?> Hoàng Quốc Duy
Giảng viên tại Trung tâm đào tạo 4CTECH VN
Thiết kế sản phẩm NX CAD Design nhanh chóng, dễ dàng, tối ưu công việc thiết kế, tăng hiệu suất làm việc
THÊM VÀO GIỎ HÀNG
Thiết kế NX CAD Design nâng cao

Thiết kế NX CAD Design nâng cao

Nguyễn Nho Tú
(5)
999,000đ
Thiết kế NX CAD Design nâng cao
  • 62 bài giảng
  • 05 giờ 00 phút
Image) ? $teachers->Image : '' ?> Nguyễn Nho Tú
Chuyên viên hãng NX Siemens tại Việt Nam
Làm chủ NX CAD nâng cao, có được tư duy thiết kế sản phẩm, rút ngắn thời gian, tối ưu hiệu suất công việc
THÊM VÀO GIỎ HÀNG

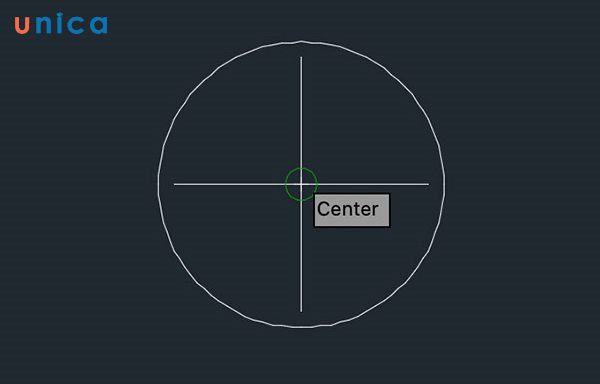

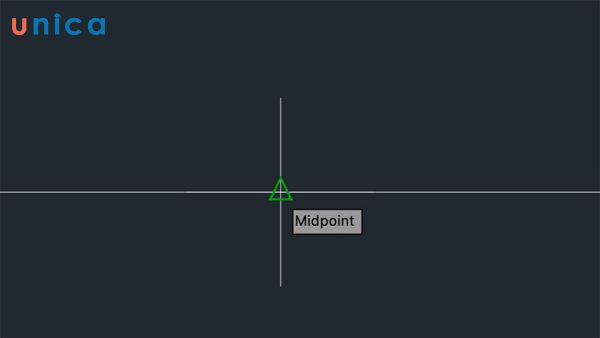

Lệnh bắt điểm trong Cad tiếp theo là Mid Between 2 Points. Đây là lệnh dùng để truy bắt điểm tâm của hình chữ nhật, hình vuông và điểm giữa của 2 hình hoặc 2 đoạn thẳng bất kỳ trên bản vẽ. Để bắt được điểm tâm của hình vuông hoặc hình chữ nhật trên bản vẽ thì bạn gõ lệnh Line, tiếp theo trong dòng command Specify first point, bạn nhập m2p rồi chọn góc thứ nhất của hình vuông và bấm chuột trái để bắt điểm endpoint. Góc thứ 2 của hình bạn thực hiện tương tự như với góc thứ nhất.

Lệnh Mid Between 2 Points dùng để truy bắt điểm tâm của một hình học trong bản vẽlệnh bắt điểm trong Cad nhanh chóng

3. Lệnh bắt điểm trong Cad: Point Filters

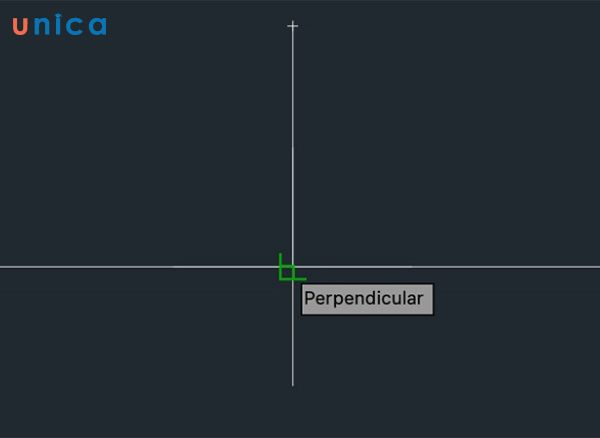

Lệnh Point Filters có chức năng dùng để truy bắt điểm tham chiếu với 1 điểm cho trước theo trục X, Y, Z trong chế độ vẽ 3 chiều. Để thực hiện lệnh này thì bạn gõ lệnh Line, trong dòng command Specify first point, bạn nhập X và ấn Enter để hiển thị lệnh. Tiếp theo, bạn nhấn chuột trái vào một điểm trên hình vẽ mà bạn muốn dùng để làm điểm cố định cho phương của trục X. Trên tham chiếu Y, bạn chọn 1 điểm gióng sao cho vuông góc và giao nhau với đường kéo dài qua điểm của trục X mà bạn đã thiết lập. Nhấn Enter để kết thúc thao tác.

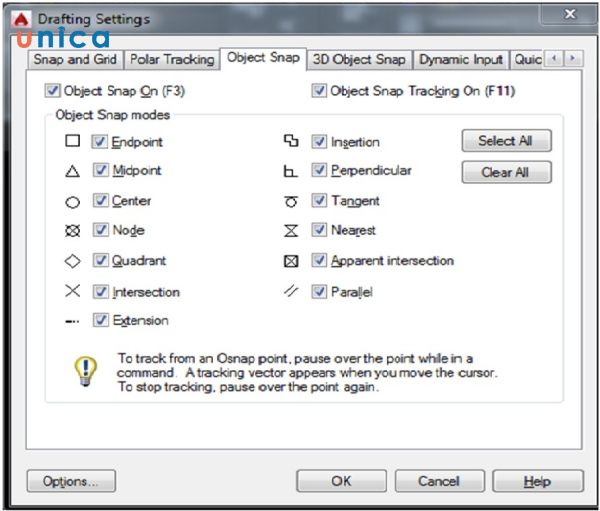

4. Lệnh Endpoint

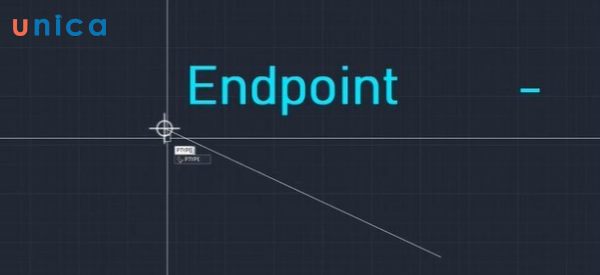

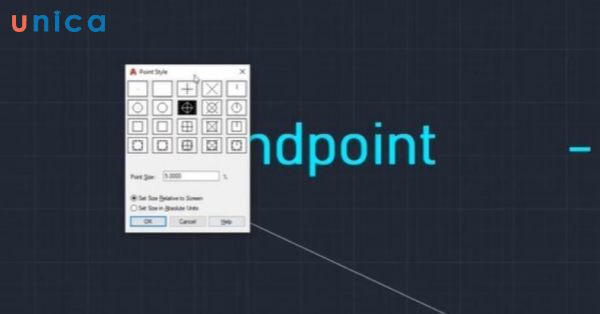

Endpoint là lệnh bắt điểm trong Cad dùng để bắt điểm đầu mút của một đoạn thẳng. Cụ thể, bạn có thể dùng lệnh để bắt mút của các đoạn thẳng cấu tạo nên các hình trong bản vẽ như: hình chữ nhật, hình vuông, hình đa tuyến, hình đa giác...

5. Lệnh Intersection

Đối với lệnh Intersection thì bạn dùng để truy bắt điểm giao nhau giữa 2 đường thẳng của một đối tượng hình học trên bản vẽ như: hình tròn, hình tam giác, hình chữ nhật, hình elip... Bên cạnh đó, bạn cũng có thể dùng lệnh này để bắt điểm cắt nhau giữa các đoạn thẳng với một hình học trong bản vẽ.

tổng hợp lệnh bắt điểm trong Cad

Lệnh Intersection dùng để bắt điểm giao nhau giữa 2 đường thẳng của một đối tượng hình học

6. Lệnh Extension

Lệnh Extension là lệnh dùng để bắt điểm trong Cad đối với một tham chiếu kéo dài của đường thẳng bất kỳ trên bản vẽ. Để thực hiện bắt điểm thì đầu tiên bạn cần nhấn phím Shift, giữ chuột và nhấn chữ X. Tiếp tục kéo chuột đến gần với đầu mút của đoạn thẳng mà bạn cần vẽ nối dài. Lúc này, trên đối tượng sẽ xuất hiện một dấu X nhỏ, bạn sẽ kéo chuột theo phương của đoạn thẳng cho đến khi xuất hiện đường nét đứt màu xanh. Kết thúc, bạn nhấn phím trái chuột vào điểm cần bắt nằm trên đường đứt, rồi nhấn Enter để hoàn chỉnh.
Qua bài viết nêu trên, bạn đã nắm được 6 lệnh bắt điểm trong Cad chính xác và nhanh chóng nhất. Bạn nên nắm vững cách thực hiện các lệnh này nhằm giúp cho bản vẽ được thiết kế đúng chuẩn và đúng tỷ lệ nhất.

>> Tham khảo khóa học: Autocad cơ bản và nâng cao


Tags: Autocad Thiết kế nội thất
