Khi muốn thực hiện nhóm một số đối tượng trên bản vẽ thì bạn bắt buộc phải dùng lệnh lọc đối tượng trong Cad. Theo các nhà thiết kế chuyên nghiệp, có 2 lệnh dùng để lọc đối tượng trong autocad cực đơn giản và chính xác. Để biết được 2 lệnh đó là gì, hãy tham khảo ngay bài viết mà UNICA chia sẻ dưới đây.

Lọc đối tượng trong Cad bằng lệnh Filter

Lệnh Filter là lệnh được sử dụng nhiều nhất khi tiến hành lọc đối tượng trong Cad. Đối với lệnh này thì bạn sẽ có hai cách để thực hiện như sau:

Cách 1: Lựa chọn đối tượng cần lọc với thuộc tính cho trước

Để chọn được đối tượng cần lọc với thuộc tính cho trước bằng lệnh Filter thì bạn thực hiện theo các bước sau đây:

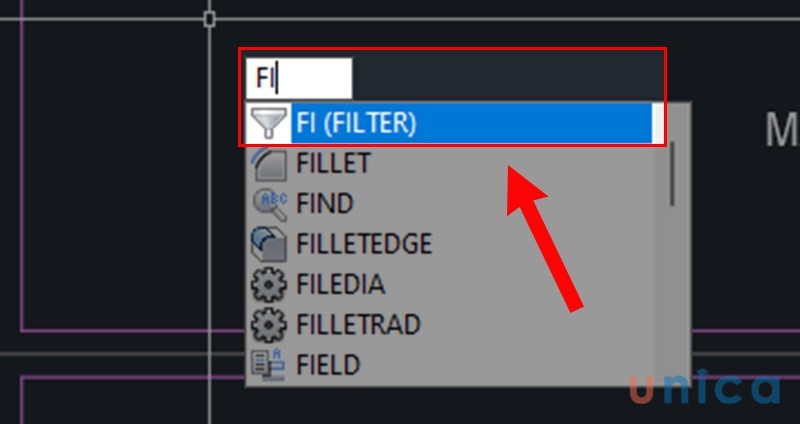

- Bước 1: Trên thanh công cụ Command của giao diện Cad, bạn nhập phím FI rồi nhấn Enter để hiển thị lệnh.
- Bước 2: Chọn thư mục Clear List để xóa hết thuộc tính của đối tượng cũ mà bạn muốn lọc.

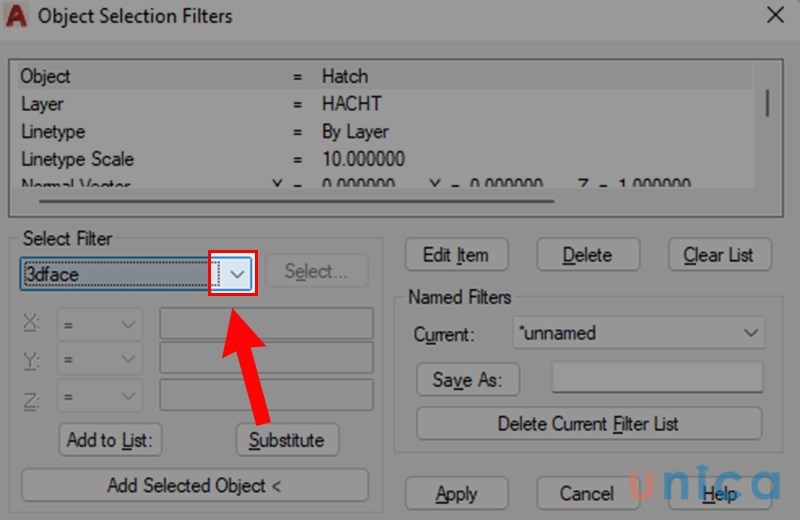

- Bước 3: Nhấp vào thư mục Select Filter để chọn đối tượng cần lọc. Ví dụ như: Text, Line, Pline, Name, Block…..
- Bước 4: Lựa chọn thuộc tính cần lọc cụ thể của các đối tượng cần lọc mà bạn đã chọn trước đó bằng cách nhấp vào mục Select.

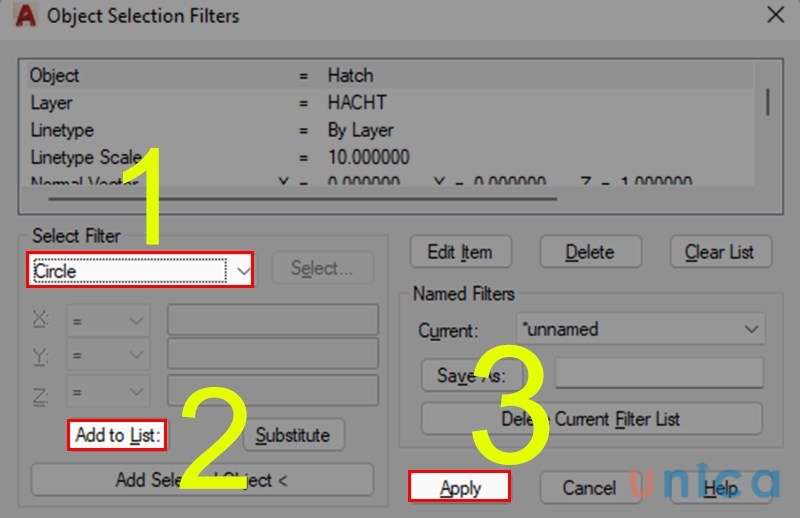

- Bước 5: Cho đối tượng vào danh sách cần lọc bằng cách nhấp vào thư mục Add List.

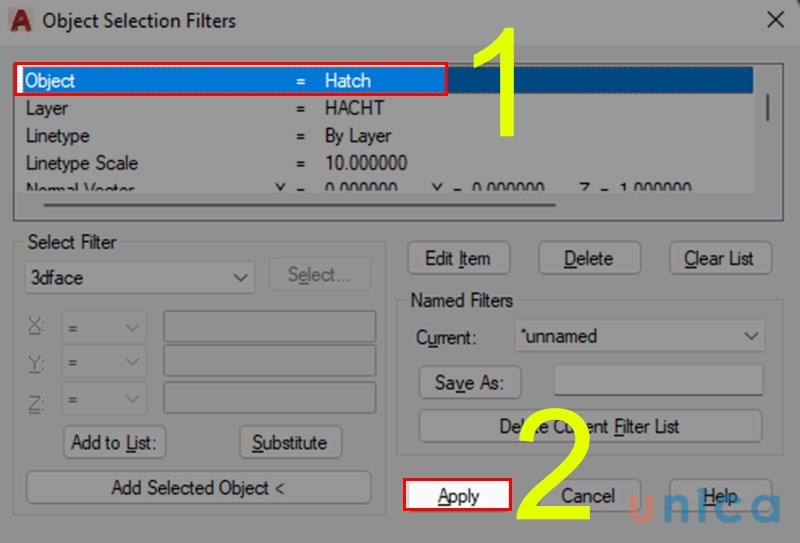

- Bước 6: Nhấp vào mục Apply để chọn đối tượng đã lọc để tiếp tục sử dụng các lệnh như: Move, Copy, Mirror, Rotate …
- Bước 7: Sau khi đã thực hiện xong thì bạn nhấn Save để lưu lại danh sách các đối tượng đã được lọc.

>>> Xem thêm: Tuyệt chiêu sử dụng lệnh vát góc trong Cad chính xác nhất

lenh-loc-doi-tuong-trong-cad-1

Lệnh Filter được sử dụng nhiều khi muốn lọc đối tượng trong Cad

Cách 2: Lọc đối tượng trong Cad bằng cách chọn thuộc tính từ đối tượng trên bản vẽ

Một cách sử dụng lệnh lọc đối tượng trong Cad theo Filter tiếp theo mà bạn có thể áp dụng đó là chọn thuộc tính từ đối tượng trên bản vẽ. Các bước thực hiện cụ thể như sau:
- Bước 1: Trên thanh công cụ Command, bạn nhập phím FI để hiển thị lệnh Filtrer.
- Bước 2: Bạn click chuột vào thư mục Clear List để xóa hết những thuộc tính của đối tượng mà bạn muốn lọc.

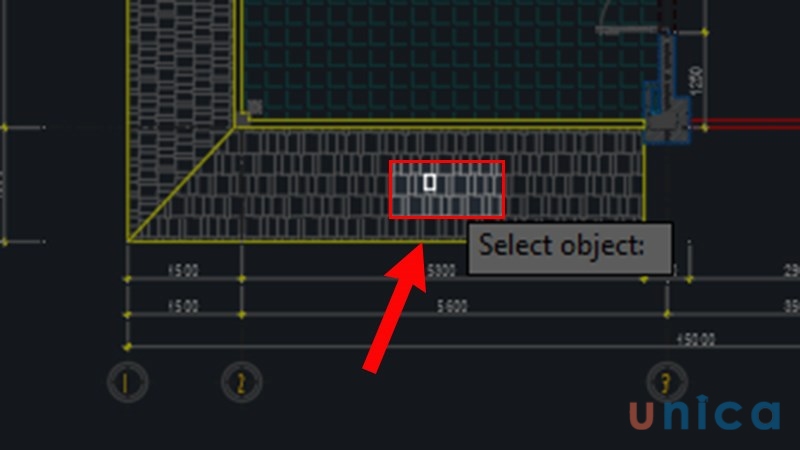

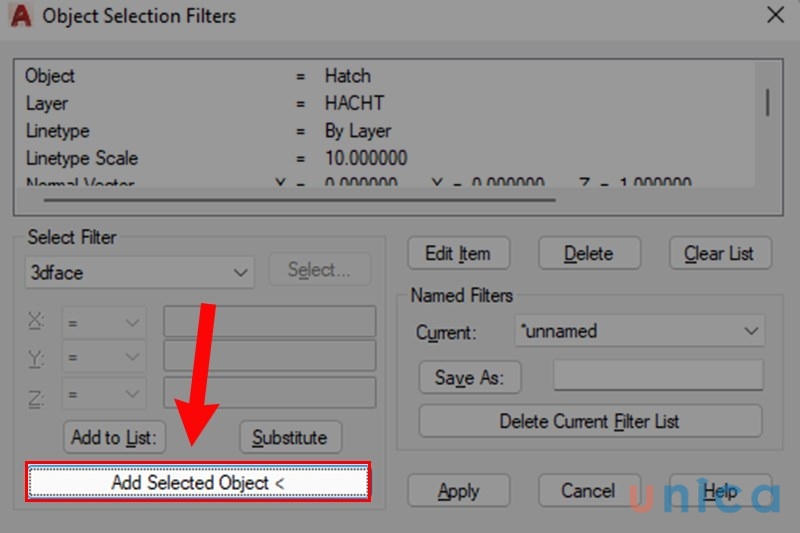

- Bước 3: Nhấp vào thư mục Add Selected Object và kích chọn đối tượng trong bản vẽ để lấy thuộc tính của đối tượng đó, ví dụ như: Text, Line, Pline, Name, Block…..
- Bước 4: Nhấn chọn Delete những thuộc tính trên đối tượng mà bạn thấy không cần thiết, ví dụ như: Color, Line end, Line start…..
- Bước 5: Sau khi đã chọn được những thuộc tính cho đối tượng cần lọc, bạn nhấn chọn Save để thuận tiện cho những lần lọc tiếp theo.
- Bước 6: Chọn lại đối tượng đã lọc bằng cách gõ phím P và sau đó bạn có thể thực hiện các lệnh khác trên đối tượng như: Move, Copy, Mirror, Rotate …

>>> Xem thêm:  Sử dụng lệnh đối xứng trong Cad một cách đơn giản

lenh-loc-doi-tuong-trong-cad-2

2 cách sử dụng lệnh Filter trên bản vẽ Cad để lọc đối tượng có cách thực hiện rất đơn giản

Lệnh lọc đối tượng trong Cad bằng Fillet

Bên cạnh lệnh Filter thì bạn cũng có thể sử dụng lệnh Fillet để thực hiện lọc đối tượng trong Cad. Đây được xem là thao tác vô cùng đơn giản, nhanh chóng và chính xác nên thích hợp đối với những bạn mới học Autocad. Cụ thể, các bước thực hiện lệnh lọc đối tượng trong Cad Fillet như sau:
- Bước 1: Trên giao diện của Autocad, bạn nhập lệnh FI và nhấn Enter để hiển thị lệnh.
- Bước 2: Khi lệnh hiển thị, bạn nhấp vào thư mục Add Seclected Object, lúc này trên giao diện sẽ hiển thị bảng đối tượng mà bạn cần lọc.
- Bước 3: Trong bảng này, bạn có thể lựa chọn các thuộc tính của đối tượng mà bạn muốn lọc như: Block, Layer, Apec – Dim... Một lưu ý khi chọn thuộc tính của đối tượng đó là bạn hãy giữ lại các thuộc tính chung và loại bỏ đi các thuộc tính riêng của đối tượng.
- Bước 4: Sau khi bạn đã lựa chọn xong các thuộc tính cần lọc cho đối tượng, nhấn Save để lưu lại. Bạn vẫn có thể sử dụng bảng thuộc tính đã lọc cho những lần lọc đối tượng tiếp theo.

lenh-loc-doi-tuong-trong-cad-3

Lọc đối tượng trong CAD bằng lệnh Fillet thích hợp cho những người mới bắt đầu học về Autocad

>>> Tham khảo khóa khóa học 3d maxhọc sketchup để thấu hiểu và sử dụng thành thạo công cụ 3d max nhé.

Trên đây là cách sử dụng 2 lệnh lọc đối tượng trong Cad, các bạn nên nắm vững nhằm giúp cho việc thiết kế bản vẽ được chính xác hơn. Mong rằng bài viết hướng dẫn trên đã cung cấp cho bạn đủ thông tin một cách chính xác và hoàn thiện nhất về 2 lệnh lọc đối tượng trong Cad được dùng nhiều nhất.

Chúc các bạn thành công!
