Cách dùng lệnh copy trong cad (Autocad) đơn giản nhất

Lệnh copy trong CAD (AutoCAD) là một công cụ phổ biến và thường xuyên được sử dụng trong việc hoàn thiện bản vẽ. Tuy nhiên, đối với những người mới học vẽ autocad nâng cao bắt đầu làm quen với AutoCAD thì vẫn còn rất mơ hồ trong việc sử dụng lệnh copy. Chính vì vậy, trong bài viết dưới đây, UNICA sẽ bật mí cho bạn cách sử dụng lệnh copy một cách đơn giản, nhanh chóng và chính xác nhất.

Lệnh copy trong CAD là gì?

Ở phần này, chúng ta sẽ cùng nhau tìm hiểu AutoCAD là gì và lệnh copy trong AutoCAD là gì cho bản hiểu rõ về hai khám niệm này.

AutoCAD là gì?

Nhằm giúp cho bạn nắm kiến thức một cách chắc chắn nhất, trước khi tìm hiểu về lệnh copy và cách sử dụng lệnh copy trong AutoCAD thì UNICA sẽ định nghĩa về phần mềm AutoCAD là gì?

Thực tế, đây là một phần mềm chuyên dùng để thiết kế kỹ thuật 2-D và 3-D trong một số lĩnh vực nhất định. Hiện nay, đây được xem là phần mềm không thể thiếu đối với dân thiết kế.

Công cụ AutoCAD

Lệnh copy trong AutoCAD là gì?

Trong phần mềm AutoCAD có rất nhiều lệnh với các chức năng khác nhau, trong đó không thể không kể đến lệnh copy trong autocad. Đây là lệnh có chức năng sao chép đối tượng từ bản vẽ này sang một bản vẽ khác. Đặc biệt, lệnh này có thể sử dụng được trên nhiều đối tượng khác nhau. Theo các nhà soạn thảo, nếu bạn muốn sử dụng thành thạo phần mềm AutoCAD thì chắc chắn phải thực hành lệnh copy một cách chuyên nghiệp.

Lệnh copy trong CAD có chức năng sao chép đối tượng từ bản vẽ này sang một bản vẽ khác

Cách sử dụng các lệnh copy trong cad

Trường hợp 1: Copy bất kỳ trong bản thiết kế
Cách copy autocad dễ nhất là cách copy mà bạn không cần phải quan tâm tới khoảng cách hay vị trí để đặt đối tượng mới. Ví dụ như chúng ta copy block cửa sang một vị trí bất kỳ

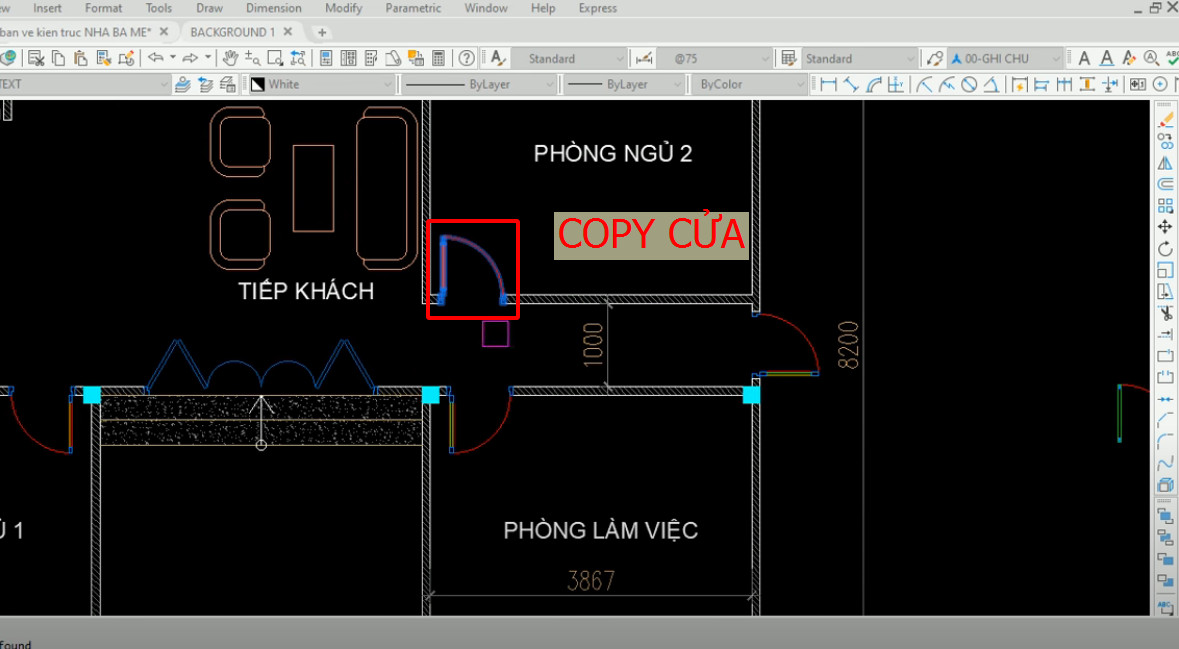

Lệnh copy trong cad

• Bước 1: Gõ lệnh CO hoặc Copy rồi nhấn Enter
• Bước 2: Bạn cần chọn copy đối tượng trong cad, ở ví dụ trên rồi nhấn Enter
• Bước 3: Các bạn chọn một điểm gốc trên hình, chú ý  bạn nên chọn một điểm cạnh đối tượng cần copy để dễ kiểm soát

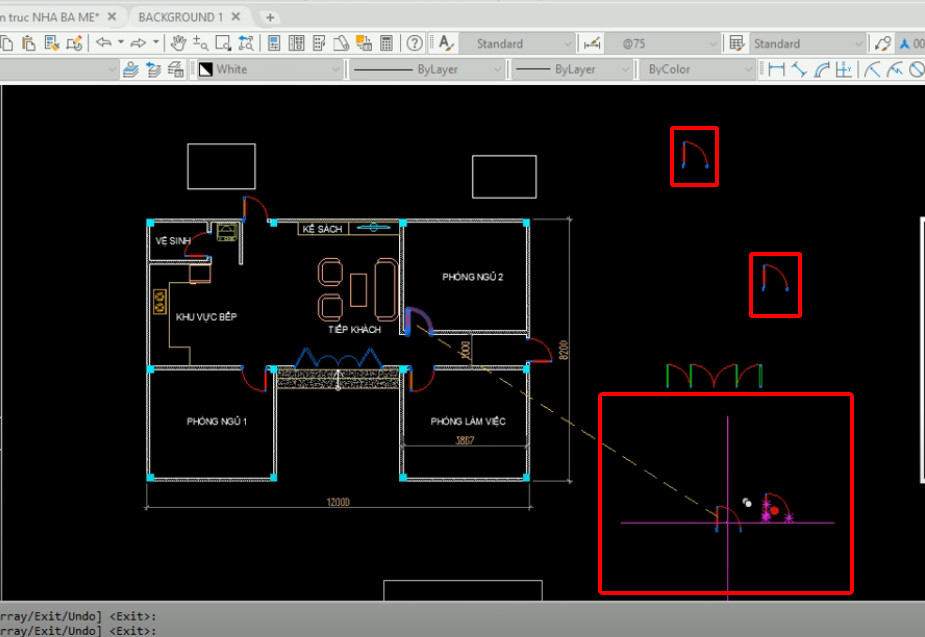

Cách sử dụng lệnh sao chép trong cad rất đơn giản

• Bước 4: Xác định đặt một điểm bất kỳ.

>>> Xem thêm:

• Lệnh vẽ đường cong trong Cad, cách vẽ đơn giản nhất
• Chàng trai Thanh Bình kiếm thu nhập 2X mỗi tháng nhờ thành thạo Autocad

Trở thành chuyên gia Autocad bằng cách đăng ký học online qua video ngay. Khóa học Autocad Online với nhiều năm kinh nghiệm sẽ giúp bạn làm chủ AutoCAD 2D, 3D và thực hiện bản vẽ đúng chuẩn.

Học Autocad cơ bản và nâng cao

Cầm Hải Phương

299.000đ

500.000đ

Đăng ký Học thử

Thành thạo AUTOCAD 3D

Đinh Ngọc Chiến

299.000đ

600.000đ

Đăng ký Học thử

Làm chủ thiết kế bảng vẽ kỹ thuật với Autocad 2D

Trịnh Duy Đông

549.000đ

700.000đ

Đăng ký Học thử

Trường hợp 2: Copy theo một khoảng cách nhất định từ im đến tim
Ví dụ này chúng ta copy chi tiết đối tượng thành đối tượng mới qua một khoảng cách xác định.

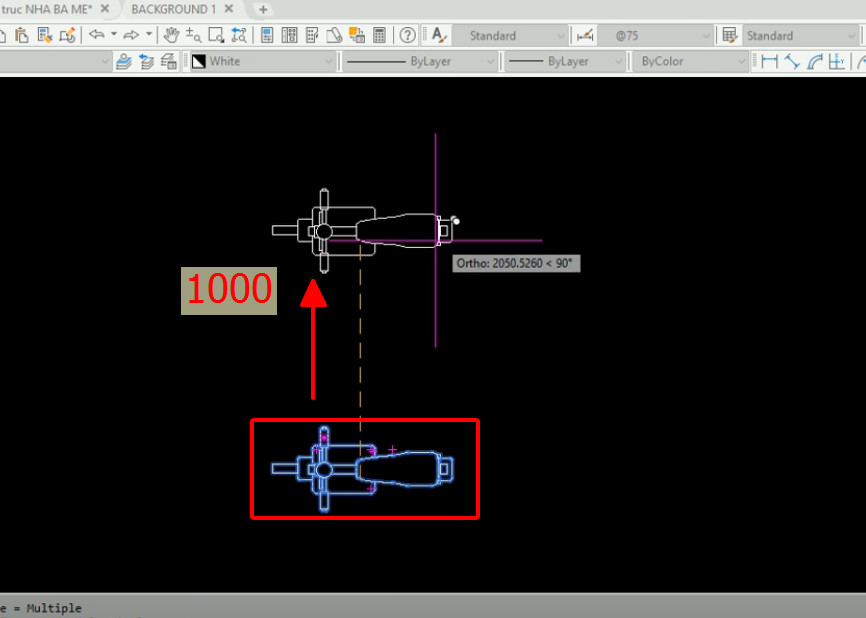

Dùng lệnh copy theo khoảng cách trong cad copy chi tiết đối tượng theo khoảng cách xác định

• Bước 1: Nhập lệnh CO hoặc Copy rồi enter.
• Bước 2: Chọn đối tượng cần copy.
• Bước 3: Các bạn chọn một điểm đặt (điểm gốc) trên hình.
• Bước 4: Bạn kéo con trỏ chuột lên trên, hoặc sang ngang (lưu ý: có thể bấm phím F8 để trùng trục X,Y), sau đó nhập khoảng cách để xác định vị trí đặt đối tượng mới.

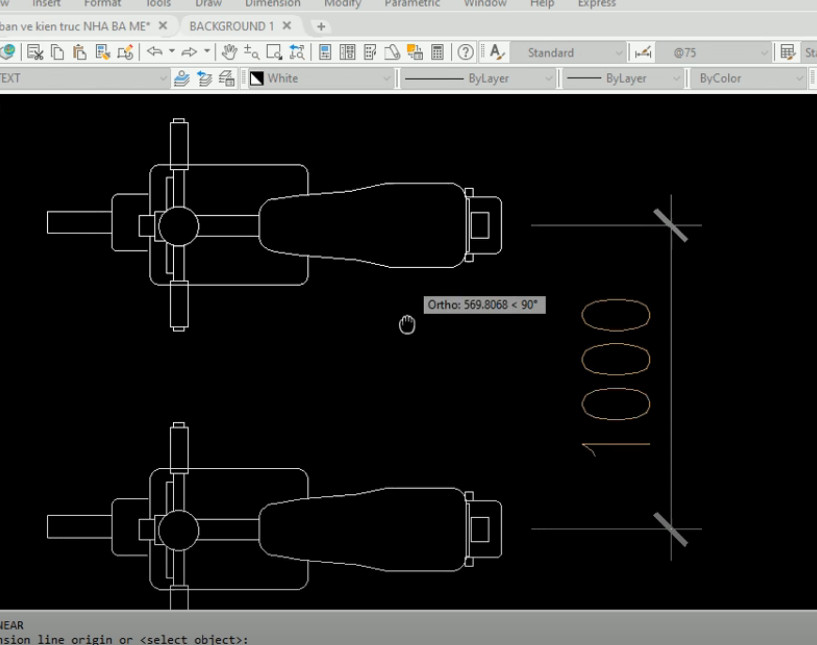

Kết quả dùng lệnh sao chép trong cad

Trường hợp 3: Bạn muốn copy theo một khoảng cách thông thủy
Ví dụ sao cho copy từ hình chữ nhật phía trên tạo thêm một hình chữ nhật phía dưới, làm sao để khoảng cách thông thủy là 1000.

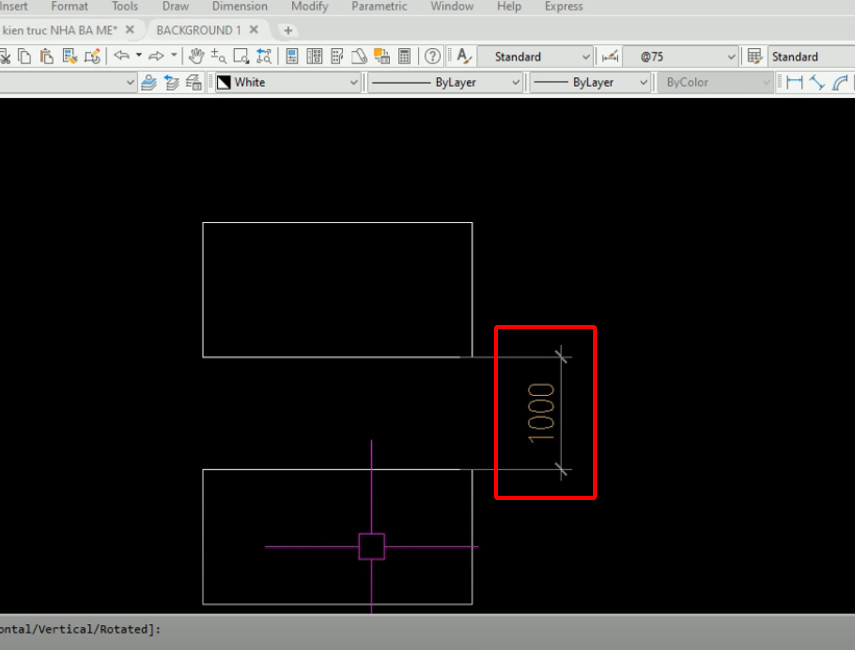

Copy đối tượng thông thủy 1000

• Bước 1: Gõ lệnh CO hoặc Copy rồi enter.
• Bước 2: Bạn chọn đối tượng cần copy (hình chữ nhật phía trên).
• Bước 3: Bạn chọn một điểm đặt trong ví dụ này là điểm ở cạnh trên của hình chữ nhật trong ví dụ.
• Bước 4: Bạn kéo con trỏ chuột xuống dưới rồi gõ lệnh TK và nhấn Enter
• Bước 5: Bạn chọn một điểm ở cạnh dưới của hình chữ nhật trong ví dụ
• Bước 6: Sau đó, bạn di con trỏ chuột xuống dưới và nhập khoảng cách (trong ví dụ này là 1000)

Trường hợp 4: Copy hàng loạt những bản vẽ chia đều khoảng cách
Lưu ý: Phương pháp này chỉ dùng được cho phiên bản autocad đời cao
Ví dụ này sẽ copy cây để khoảng cách được chia đều nhé.

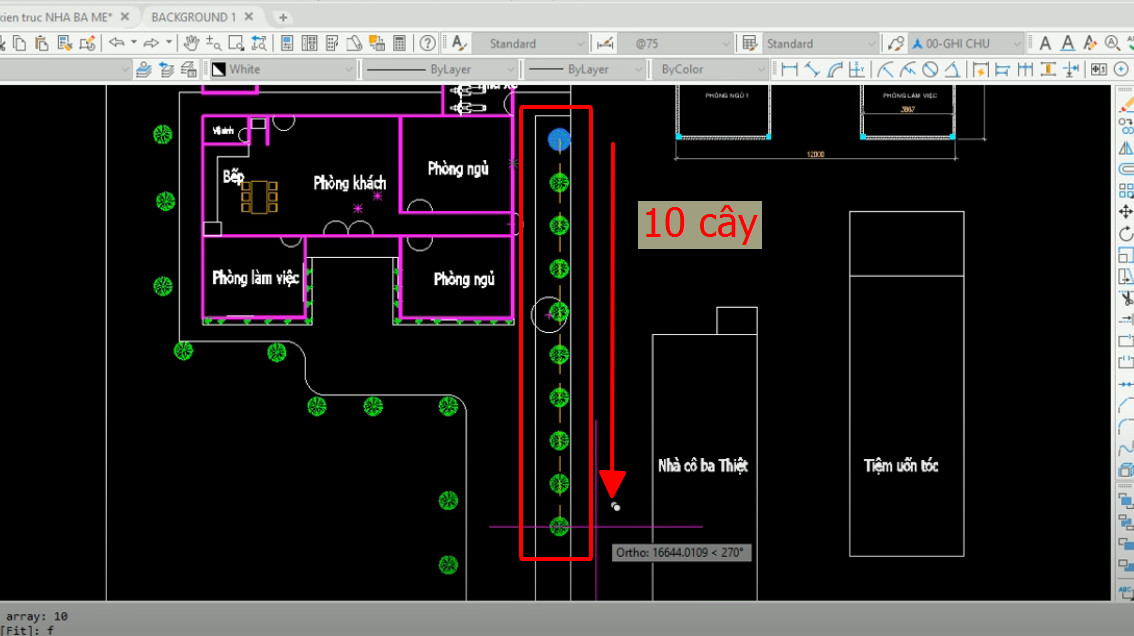

Copy cây hàng loạt

• Bước 1: gõ lệnh CO hoặc Copy rồi enter.
• Bước 2: Bạn chọn đối tượng cần copy (hình chữ nhật trong ví dụ trên).
• Bước 3: Bạn tùy chọn một điểm đặt, trong ví dụ này là tâm của cây.
• Bước 4: Nhập phím A rồi enter.
• Bước 5: Bạn gõ số lượng bản sao cần sao chép, ở ví dụ này là 10 cây.
• Bước 6: Nhấn phím F hoặc vào tùy chọn Fit rồi enter.
• Bước 7: Lúc này bạn trọn điểm đặt của cây ngoài cùng nhé.

>>> Xem thêm: Hướng dẫn dùng lệnh kéo dài đường thẳng trong Cad

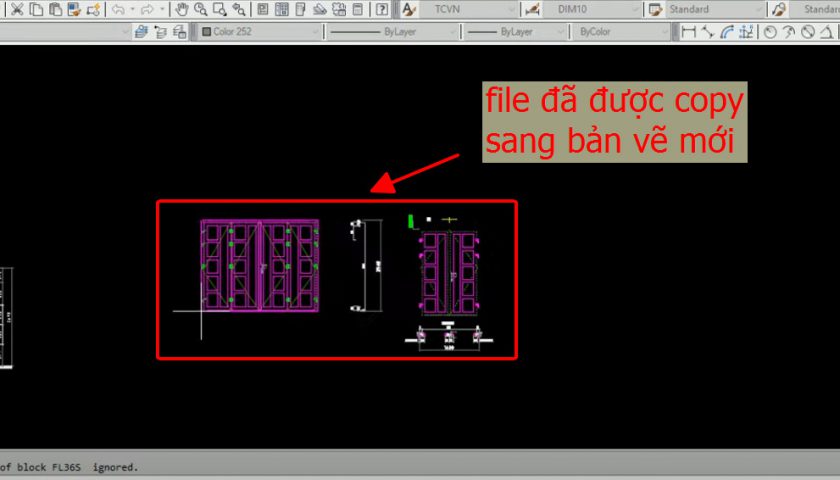

Trường hợp 5: Copy từ cad qua cad
Trước khi copy từ cad sang cad, Bạn cần chỉnh tỷ lệ của 2 bản vẽ cad về cùng một thông số.

Chú ý: khi bạn copy bản vẽ chi tiết từ cad sang cad không có cùng tỷ lệ kích thước thì phần đối tượng copy sang một bản mới quá lớn hay là bị quá nhỏ so với bản vẽ mới.
Cách copy cad sang cad được thực hiện qua các bước sau:

• Bước 1: Nhập lệnh MVSETUP enter.
• Bước 2: Khi xuất hiện dòng ” Enable Paper space?” bạn nhấn chọn No.
• Bước 3: Chọn Metric.
• Bước 4: Xuất hiện dòng ” Enter the scale factor”: bạn nhập 100 và nhập tiếp kích thước khổ giấy.
• Bước 5: Sau khi đã thiết lập xong tỷ lệ của bản vẽ bạn chọn đối tượng cần copy rồi nhấn Ctrl + C.
• Bước 6: Bạn chuẩn sang bản vẽ mới nhấn phím Ctrl + V, rồi lựa chọn vị trí điểm đặt của đối tượng. Cách copy từ bản vẽ này sang bản vẽ khác thực tế như cách bạn copy file trong thư mục bất kỳ trong Win, quan trọng là bạn thiết lập cho 2 bản vẽ về đúng thông số tỷ lệ.

Ngoài cách nêu trên, bạn cũng có thể sử dụng một cách khác để sao chép đối tượng trong CAD. Cách này trên thực tế phổ biến và nhanh chóng hơn rất nhiều so với cách thực hiện trên bởi nó gần như giống hệt cách làm trong các công cụ khác như Word, Excel, Photoshop, Illustrator,...

Cụ thể, bạn chỉ cần nhấp chuột, kéo thả và quét toàn bộ đối tượng sau đó nhấn tổ hợp hợp phím Ctrl + C rồi Ctrl + V để sao chép đối tượng sang một bản vẽ khác. Còn về điểm đặt, nếu bạn muốn sửa thì có thể sử dụng lệnh Move trong CAD là được.

Kết luận

Qua bài viết trên đây, bạn đã nắm được cách copy trong autocad cũng như khóa học Autocad chất lượng trên UNICA. Hy vọng những thông tin này sẽ giúp bạn có thể thực hiện được những bản vẽ một cách nhanh chóng và chính xác nhất.
