Để có thể vẽ mặt cắt trong Cad chính xác nhất, bắt buộc bạn phải sử dụng lệnh Hatch. Nhiều người thường nghĩ lệnh Hatch có cách sử dụng khá phức tạp. Tuy nhiên để có thể thao tác lệnh này một cách đơn giản bạn chỉ cần bắt tay tìm hiểu là bạn có thể thực hành lệnh một cách dễ dàng. Cùng tìm hiểu các bước thực hiện cụ thể trong bài viết mà UNICA chia sẻ dưới đây.
Tác dụng của lệnh Hatch trong Cad
Khi thiết kế bản vẽ bằng phần mềm Autocad, người dùng thường sử dụng lệnh Hatch để vẽ mặt cắt trong Cad hoặc để mô phỏng việc tạo vật liệu cho bản vẽ. Thông thường, lệnh Hatch thường được sử dụng khi thiết kế nhiều loại bản vẽ khác nhau như: Architecture, Structure hoặc MEP. Tuy nhiên, đối với các phần mềm diễn họa 3D thì lệnh Hatch không được khuyến khích sử dụng nhiều, bởi còn nhiều điểm hạn chế về công cụ hỗ trợ.
Lệnh Hatch dùng để vẽ mặt cắt và tô vật liệu trong bản vẽ Cad
Nhưng đối với bản vẽ 2D thì lệnh Hatch được khuyến khích sử dụng để tô vật liệu hoặc vẽ mặt cắt, bởi thao tác nhanh, đơn giản và chính xác. Trong quá trình vẽ mặt cắt, còn đòi hỏi sự sáng tạo và khả năng nghệ thuật thẩm mỹ của bạn, có như vậy mới tạo được những bản vẽ chính xác và đẹp mắt nhất.
>>> Xem thêm: Chàng trai Thanh Bình kiếm thu nhập 2X mỗi tháng nhờ thành thạo Autocad
Đăng ký khoá học làm video bằng Autocad online ngay để nhận ưu đãi. Khóa học sẽ giúp bạn sử dụng thành thạo Autocad, dễ dàng thiết lập hồ sơ thiết kế một cách chuyên nghiệp chỉ sau 20 ngày.
Các bước vẽ mặt cắt trong Cad bằng lệnh Hatch
Cách tạo mặt cắt trong cad bằng lệnh Hatch rất đơn giản. Bạn có thể thực hiện theo các bước sau đây:
- Bước 1: Đầu tiên, bạn phải tiến hành gọi lệnh Hatch trên giao diện Cad. Để gọi lệnh thì bạn nhập H, sau đó nhấn Enter để hiển thị lệnh. Hoặc bạn có thể click vào thanh công cụ Draw trên giao diện Cad và chọn Hatch.

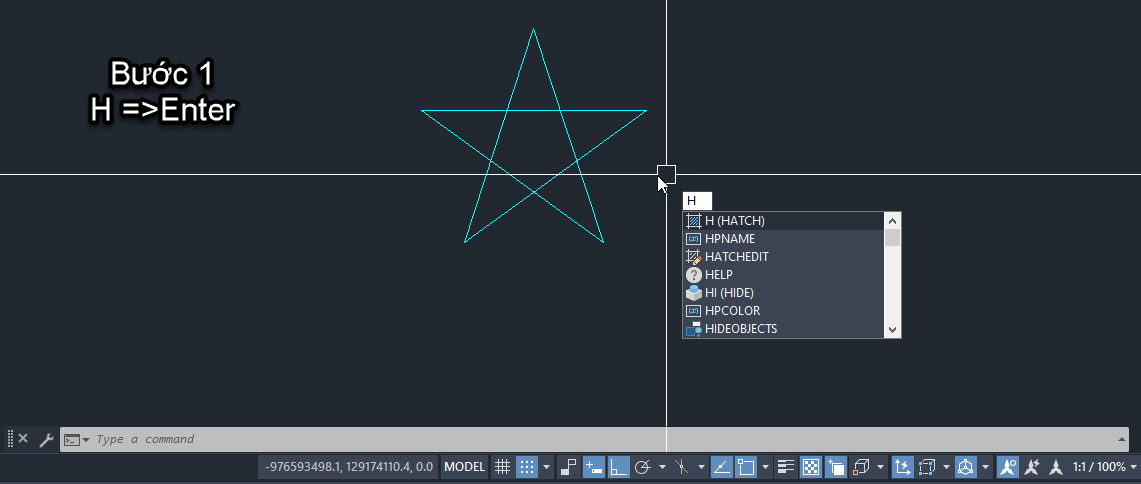

Gọi lệnh Hatch trong cad
- Bước 2: Trong mục Pattern, bạn chọn hình dáng cho vật liệu mà bạn muốn sử dụng lệnh Hatch. Đối với loại vật liệu thì bạn có thể tự tạo hoặc tải trên mạng sau đó lưu vào thư viện và sử dụng lệnh Hatch như bình thường.
Chọn hình dáng cho vật liệu mà bạn muốn sử dụng lệnh Hatch
- Bước 3: Nhấn OK để kết thúc lệnh.

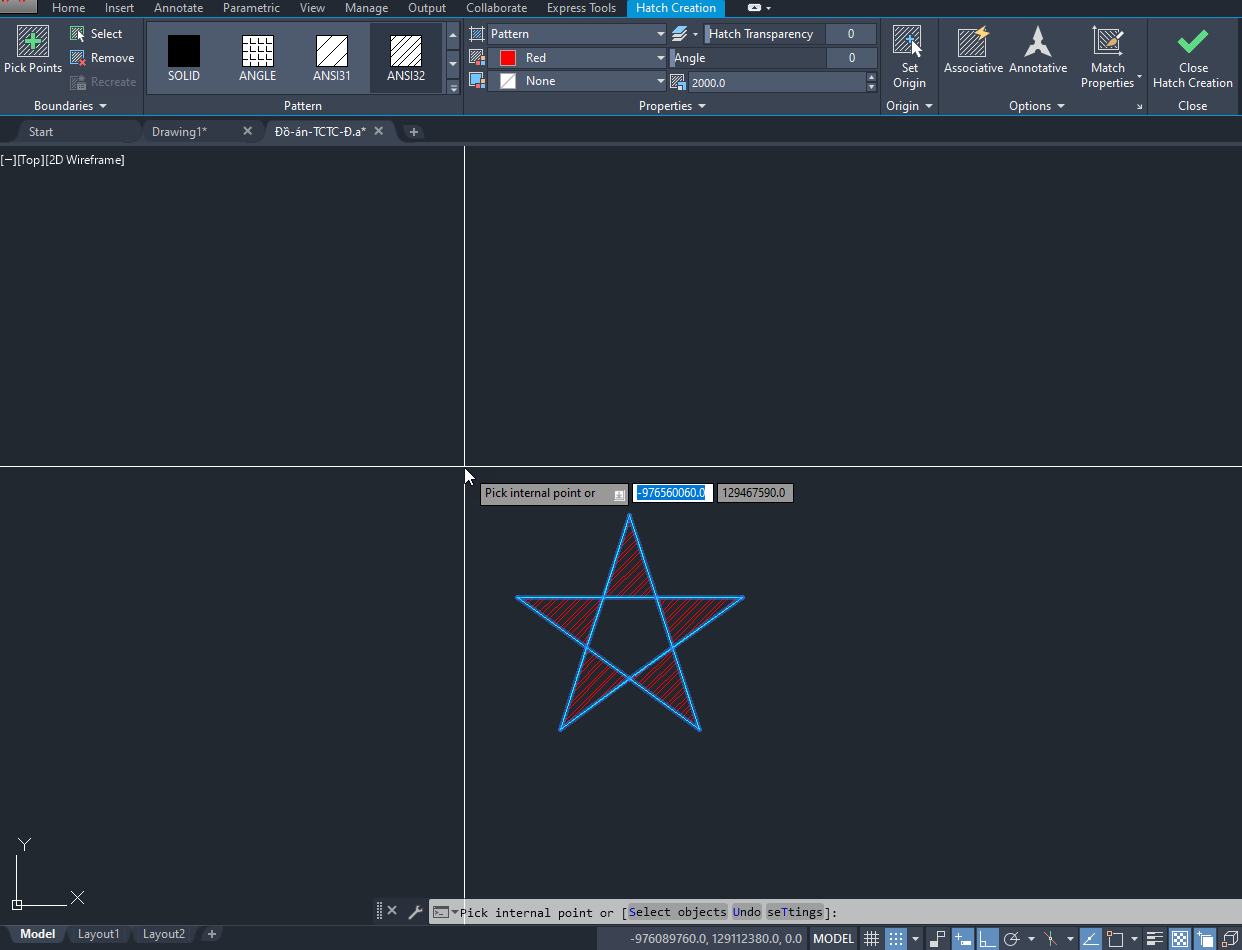

Với 3 bước đơn giản, bạn đã hoàn thành xong lệnh mặt cắt trong cad
>>> Xem thêm: Lệnh offset trong cad | Hướng dẫn cách dùng chi tiết nhất
Ý nghĩa của một số thư mục trong cửa sổ Hatch
Khi thực hiện lệnh vẽ đường cắt trong cad, người dùng cần nắm được một số thư mục cụ thể, nhằm giúp bạn thể hiện mặt cắt trong cad được chính xác hơn. Cụ thể như sau:
Thư mục Type and pattern
Đối với thư mục Type and pattern thì bạn cần chú ý đến các công cụ hỗ trợ như sau:
- Type: Chọn mẫu mặt cắt.
- Pattern: Chọn tên mặt cắt.
- Swatch: Hiển thị hình ảnh mẫu.
- Angle: Nhập độ nghiêng cho mặt mẫu.
- Scale: Tỉ lệ mặt cắt.
Thư mục Boundarries (ranh giới mặt cắt)
Khi thực hiện lệnh vẽ mặt cắt trong cad, để xác định được vị trí cho đối tượng, vật liệu tốt hơn thì bạn chú ý đến thư mục Boundarries trong lệnh Hatch. Cụ thể, bạn cần nắm các công cụ sau:
- Add Pick point: Chọn điểm mục cần vẽ mặt cắt.
- Add Selection objects: Chọn đối tượng cần vẽ mặt cắt.
- Remover bourn dries: Loại bỏ đối tượng đã thực hiện vẽ mặt cắt.
- Thư mục Draw oder: Gán thứ tự cho mặt cắt
Trong thư mục Draw oder của lệnh Hatch thì bạn cần chú ý đến những công cụ hỗ trợ việc thực hiện lệnh như sau:
- Do Not Assign: Không gán đối tượng vào bản vẽ mặt cắt.
- Send to back: Đặt Hatch sau tất cả các đối tượng.
- Bring to font: Đặt trước tất cả các đối tượng.
- Send behind boundary: Đặt Hatch phía sau đường biên.
- Bring in front of boundary: Đặt Hatch phía trước đường biên.
- Islands detection: phương pháp tạo mặt cắt.
>>> Xem thêm: 2 cách vẽ mũi tên trong CAD đơn giản nhất
Khi thực hiện vẽ mặt cắt, bạn cần chú ý đến những thư mục hỗ trợ trong lệnh Hatch
Kết luận
Như vậy, để cắt bản vẽ trong cad hoàn chỉnh bằng lệnh Hatch, ngoài việc nắm các bước thực hiện thì người dùng cũng cần chú ý đến cách sử dụng các thư mục hỗ trợ trong lệnh để hoàn thiện bản vẽ và nâng cao tính chính xác cho các tỷ lệ trong bản vẽ. Chính vì vậy, việc nắm vững các nhóm lệnh, phím tắt quan trọng trong Autocad được bật mí trong khóa học Autocad xây dựng tại Unica được xem là yếu tố hàng đầu giúp bạn hoàn thiện các bản vẽ một cách chính xác, đúng tỷ lệ và nhanh chóng nhất.
Bạn đọc quan tâm muốn biết thêm nhiều kiến thức cũng như công cụ hỗ trợ trong việc thiết kế ra những bản vẽ kỹ thuật chuẩn nhất hãy nhanh tay đăng ký và theo dõi khoá học Solidworks tại Unica, các chuyên gia sẽ hướng dẫn chi tiết bài bản giúp bạn có thể áp dụng vào trong bản thiết kế của mình ngay lập tức
