Thủ thuật chỉnh dim trong cad giúp hoàn chỉnh bản vẽ 100%

Chỉnh tỷ lệ dim trong cad được xem là bước quan trọng nhất khi sử dụng Autocad. Bởi nó sẽ giúp bạn hoàn thiện bản vẽ về mặt kích thước. Tuy nhiên, cách chỉnh thông số dim trong cad lại khá phức tạp. Để nắm rõ hơn cách cài đặt và sử dụng lệnh dim trong cad và khóa học Autocad cơ bản chuyên sâu mời bạn hãy tham khảo thêm bài viết mà UNICA chia sẻ dưới đây.

Video hướng dẫn chi tiết cách sử dụng lệnh Dim trong Cad

Lệnh Dim trong cad là gì?

Dim là viết tắt của từ Dimension, trong autocad gọi là lệnh đo kích thước. Chính vì vậy, dim là thành phần không thể thiếu trong bất kỳ một bản vẽ kỹ thuật nào. Nó giúp cho người dùng có thể xác định được tỷ lệ của các đối tượng cũng như toàn bộ bản vẽ kỹ thuật trong autocad một cách chính xác nhất đồng thời tránh sai sót khi in ấn.

Các kiểu Dim trong cad

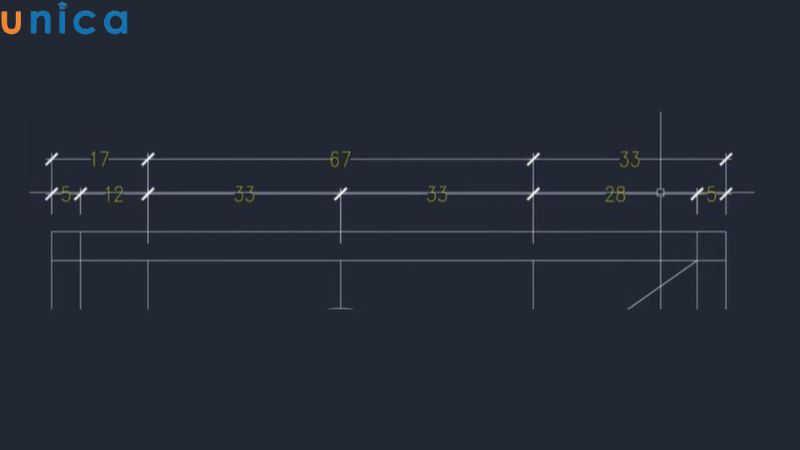

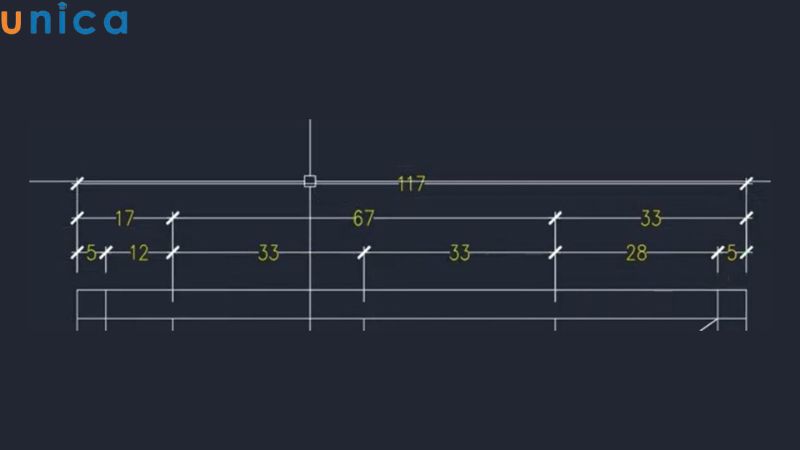

- Quick Dimension: Dim nhanh trong cad, lệnh này giúp bạn đo đoạn thẳng nhanh, hoặc đo bán kính cung tròn.

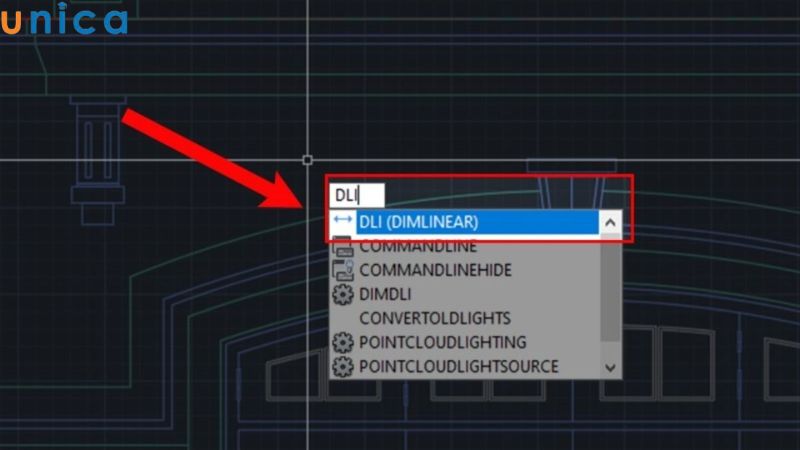

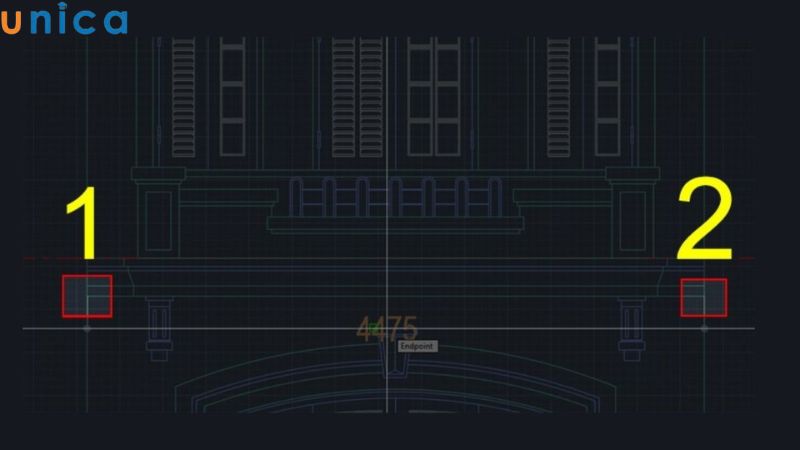

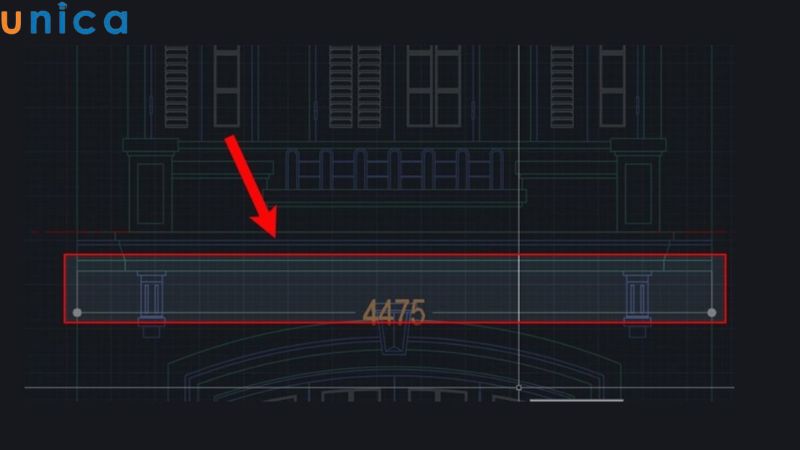

- Linear: Dim đoạn thẳng theo phương hướng vuông góc.

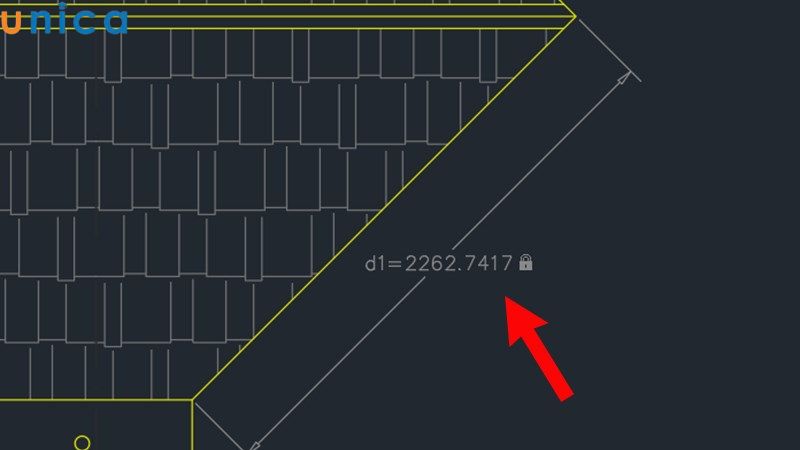

- Aligned: Đo đoạn thẳng theo phương chéo.

Các kiểu Dim và cách điều chỉnh dim trong cad

- Ordinate: Thể hiện tọa độ x,y tương ứng.

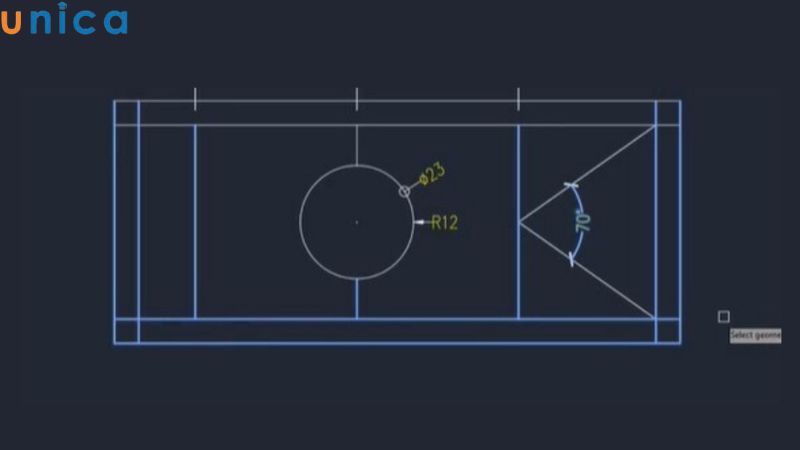

- Radius: Đo bán kính đường tròn.

- Jogged: Dim ziczac trong cad.

- Diameter: Dim đường kính hình tròn.

 - Angular: Dim góc giữa hai đường thẳng.

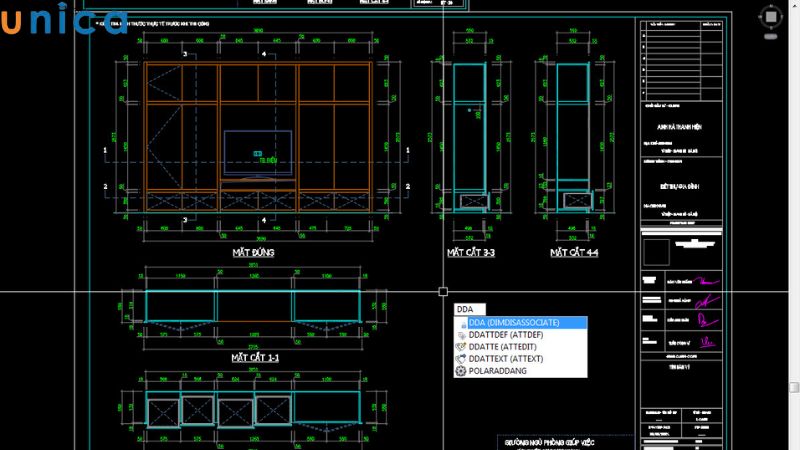

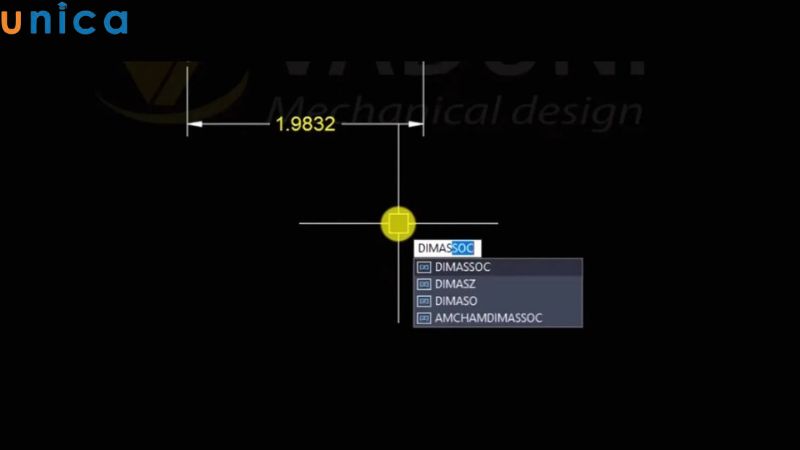

>>> Xem thêm: Cách sử dụng lệnh cắt Dim trong Autocad đơn giản nhất

Cách cài đặt dimension trong Autocad

Nếu muốn thực hiện chỉnh dimension trong cad thì trước tiên bạn phải thực hiện cài đặt dimension trong phần mềm Autocad. Để có thể cài đặt được lệnh chỉnh dimstyle trong cad này một cách nhanh chóng thì bạn cần thực hiện theo các bước sau:

- Bước 1: Đầu tiên, bạn mở phần mềm Autocad trên máy.

- Bước 2: Nhập lệnh D -> Enter để hiển thị lệnh dim.

- Bước 3: Trong mục new bạn thực hiện cài đặt tỉ lệ cho bản vẽ tùy theo kích thước mà bạn muốn chọn cho đối tượng. Sau đó, bạn nhấn Continue để tiếp tục.

Để áp dụng được cách tạo dim trong cad thì đầu tiên bạn cần cài đặt lệnh dimension

- Bước 4: Nếu muốn cài text cho bản vẽ thì trong tab text click chuột vào ô text style để cài đặt.

- Bước 5: Sau khi cài đặt xong bạn nhấn Enter để kết thúc lệnh.

Trở thành chuyên gia Autocad bằng cách đăng ký học online qua video ngay. Khóa học Autocad Online với nhiều năm kinh nghiệm sẽ giúp bạn làm chủ AutoCAD 2D, 3D và thực hiện bản vẽ đúng chuẩn.

Học Autocad cơ bản và nâng cao

Cầm Hải Phương

299.000đ

500.000đ

Đăng ký Học thử

Thành thạo AUTOCAD 3D

Đinh Ngọc Chiến

299.000đ

600.000đ

Đăng ký Học thử

Làm chủ thiết kế bảng vẽ kỹ thuật với Autocad 2D

Trịnh Duy Đông

549.000đ

700.000đ

Đăng ký Học thử

Cách chỉnh dim trong cad

Thực tế, cách chỉnh tỉ lệ dim trong cad rất đơn giản, bạn chỉ cần thực hiện theo các bước sau đây:

- Bước 1: Gõ lệnh Dim -> Enter để mở hộp thoại Dimension Style Manager. Trong hộp thoại này, bạn chọn ô New để tạo một đường dim mới.

- Bước 2: Mở hộp thoại Create New Dimension Style để thiết lập thông số mới cho lệnh dim. Sau khi thiết lập xong bạn nhấn Continue để tiếp tục.
- Bước 3: Bạn click chuột vào tab Symbols and Arrows. Trong tab này, bạn sẽ thực hiện tích vào ô Architectural tick trong mục Arrowheads và nhập tỉ lệ trong mục Arrow size.

- Bước 4: Để chỉnh sửa dim trong cad đối với text, bạn vào mục text để thiết lập kiểu chữ.

- Bước 5: Để định dạng đường dim thì bạn vào mục Lines. Trong mục này bạn chú ý 2 thuộc tính là: Dimension lines (dùng để định dạng đường dim color, linetype, lineweight) và Extension lines (Mặc định tất cả các thông số).

Để thực hiện chỉnh nét dim trong cad thì bạn cần thực hiện đầy đủ 8 bước nêu trên

- Bước 6: Vào tab Fit, trong tab này, bạn cần chú ý một số thuộc tính như: Always keep text between ext lines (Giữ chữ nằm giữa đường gióng), Beside the dimension line (chọn đường dẫn ghi chú ngoài text), Use overall scale of (phóng to đồng bộ các kích thước của đối tượng).-\-

- Bước 7: Vào tab Primary Units. Trong tab này, bạn cần chú 3 thuộc tính cơ bản là Unit format (đơn vị thập phân giữ nguyên), Precision (đơn vị số nguyên), Scale factor (thông số quyết định đến lệnh dim).

- Bước 8: Nhấn phím Ok để kết thúc lệnh.

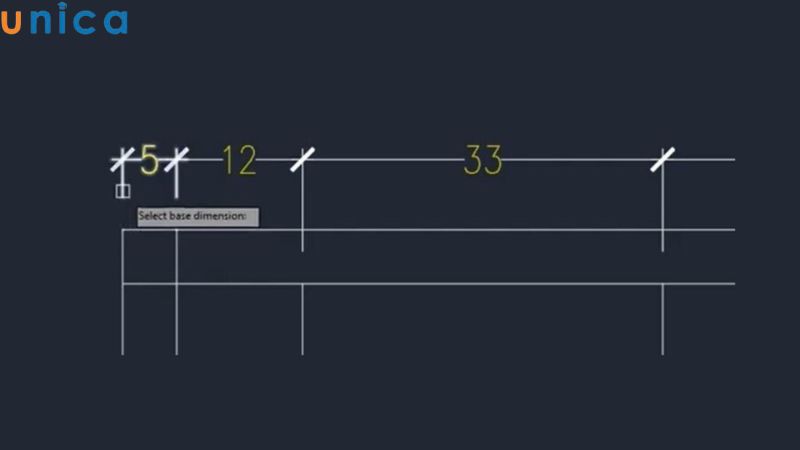

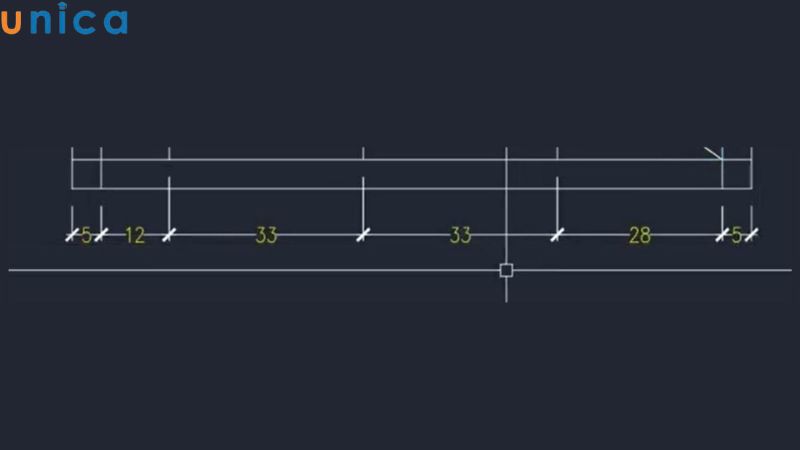

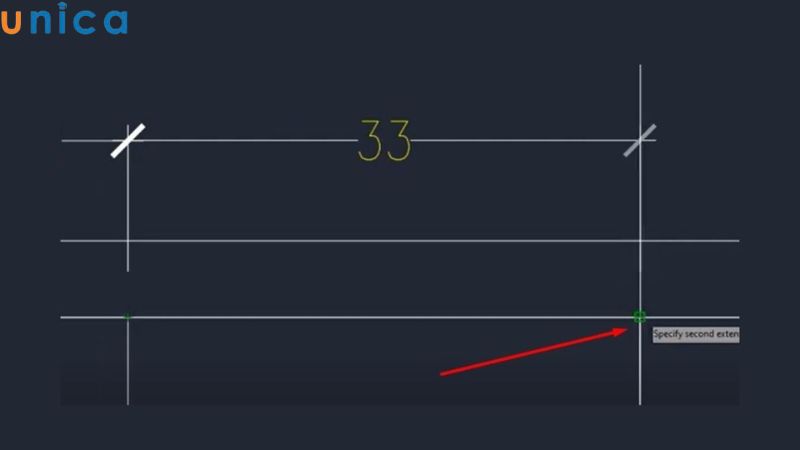

>>> Xem thêm: Các cách sử dụng lệnh dim liên tục trong cad cực đơn giản

Kết luận

Trên đây là những kiến thức liên quan đến hiệu chỉnh dim trong cad. Các bạn có thể tham khảo thêm để giúp cho việc sử dụng phần mềm Autocad được dễ dàng hơn. Với những ai muốn tìm hiểu thêm những phần mềm khác hỗ trợ trong thiết kế các bản vẽ. Bạn đọc có thể đăng ký và theo dõi khoá học solidworks trên Unica, các chuyên gia hướng dẫn chi tiết bài bản cách sử dụng từ cơ bản đến nâng cao giúp bạn nắm chắc kiến thức và có thể áp dụng vào thiết kế ngay.
