Cách dùng Lisp tính tổng chiều dài các đối tượng trong Cad

Để xác định được tỷ lệ của các đối tượng trong bản vẽ thì bạn cần phải sử dụng lệnh Lisp tính tổng chiều dài. Vậy, cách sử dụng lệnh này được thực hiện như thế nào hãy cùng tham khảo bài viết mà UNICA chia sẻ dưới đây.

Tác dụng của việc dùng Lisp tính tổng chiều dài

Việc thống kê để đo bóc khối lượng bản vẽ sẽ dễ dàng đơn giản và tiết kiệm được nhiều thời gian hơn khi có được sự hỗ trợ của Lisp để có thể đo tổng chiều dài các đoạn thẳng khác nhau.
Mặc định trong tập lệnh của cad chỉ có mỗi lệnh lisp đo chiều dài đoạn thẳng riêng lẻ, đó là lệnh List. Khi bạn muốn đo bóc nhiều đoạn thẳng hoặc đường thẳng thì việc sử dụng lệnh List (LI) sẽ làm rất tốn thời gian mà lại gặp nhiều nhầm lẫn.

Lệnh Lisp có tác dụng dùng để tính tổng chiều dài trong Cad

Trong quá trình thiết kế một bản vẽ kỹ thuật, việc đo kích thước, tỷ lệ của các đối tượng là thao tác cực kỳ quan trọng, bởi nó quyết định đến cấu tạo của sản phẩm khi thiết kế. Và để tiết kiệm thời gian khi đo kích thước, tỷ lệ cho các đối tượng trong Cad, người dùng thường dùng lệnh tính tổng chiều dài trong cad. Cụ thể, đây là lệnh chuyên dùng để tính tổng chiều dài đường thẳng và đo bóc nhiều đoạn thẳng khác nhau trong cùng một bản vẽ.

>>> Xem thêm: Mách bạn thao tác Lisp in nhiều bản vẽ trên phần mềm Autocad

Đăng ký khoá học làm video bằng Autocad online ngay để nhận ưu đãi. Khóa học sẽ giúp bạn sử dụng thành thạo Autocad, dễ dàng thiết lập hồ sơ thiết kế một cách chuyên nghiệp chỉ sau 20 ngày.

Học Autocad cơ bản và nâng cao cùng Huy Hieu Lee

Huy Hiếu Lee

799.000đ

1.600.000đ

Đăng ký Học thử

Học - Luyện kỹ năng thành thạo Autocad 2D

Nguyễn Hà Xuân Tám

299.000đ

1.000.000đ

Đăng ký Học thử

Tự học AutoCad trong 20 ngày

Nguyễn Phúc Trường

279.000đ

500.000đ

Đăng ký Học thử

Cách dùng Lisp để tính tổng chiều dài trong Cad

Đối với lệnh Lisp tính tổng chiều dài trong Cad thì bạn cần quan tâm đến 2 thao tác cơ bản nhất là: cách load Lisp để đo tổng chiều dài của đối tượng và Lisp để đo tổng chiều dài của các đoạn thẳng trong Cad. Cụ thể, hai thao tác này sẽ có cách thực hiện như sau:

Cách load Lisp để đo tổng chiều dài của đối tượng

Để tiến hành load lệnh đo tổng chiều dài trong cad của đối tượng trong bản vẽ Cad thì bạn hãy thực hiện theo các bước sau đây:

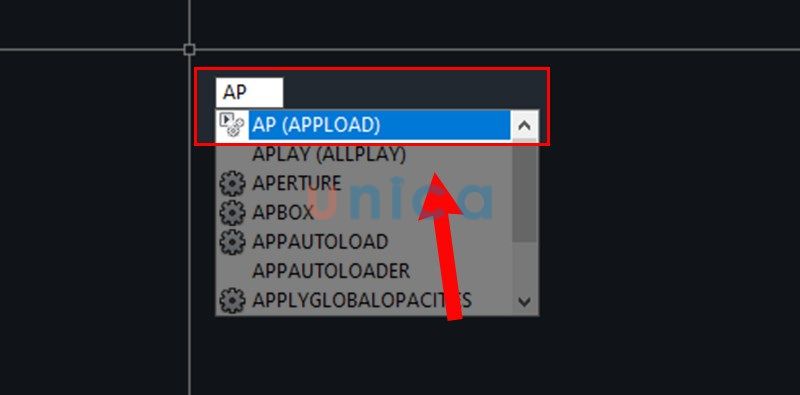

-   Bước 1: Nhập lệnh AP, sau đó nhấn Enter để hiển thị lệnh.

Load Lisp để đo tổng chiều dài của đối tượng bằng lệnh TL

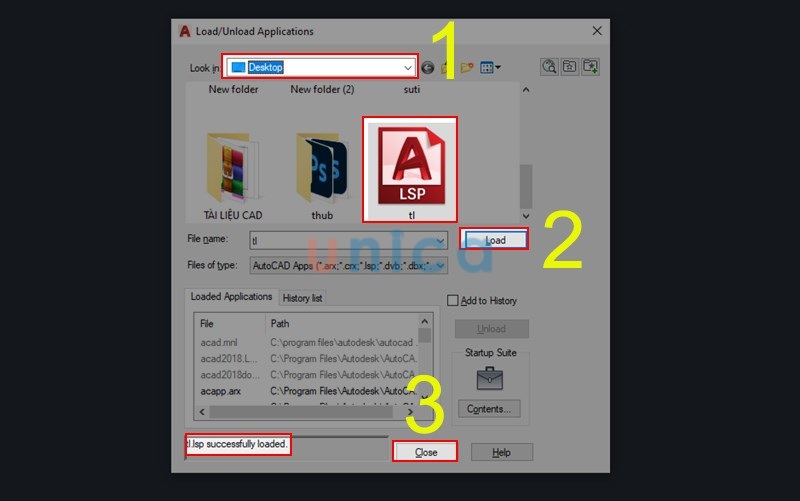

-   Bước 2: Trong mục Look in trên giao diện, bạn chọn một đường dẫn tới file có chứa Lips mà bạn đã lưu trước đó.

Load Lisp để đo tổng chiều dài của đối tượng bằng lệnh TL

-   Bước 3: Kéo chuột vào mục Name để chọn lệnh lisp cad tl, sau đó bạn nhấn Load để khởi động.

Load Lisp để đo tổng chiều dài của đối tượng bằng lệnh TL

-   Bước 4: Sau khi đã load xong thì bạn click chuột vào mục Close để đóng hộp thoại và khởi động lại phần mềm Autocad thêm một lần nữa.

Load Lisp để đo tổng chiều dài của đối tượng bằng lệnh TL

-   Bước 5: Khi giao diện được khởi động lại thì bạn cần quan tâm đến một số công cụ hỗ trợ lệnh Lisp tính tổng chiều dài như:
    + Lệnh tắt: TL

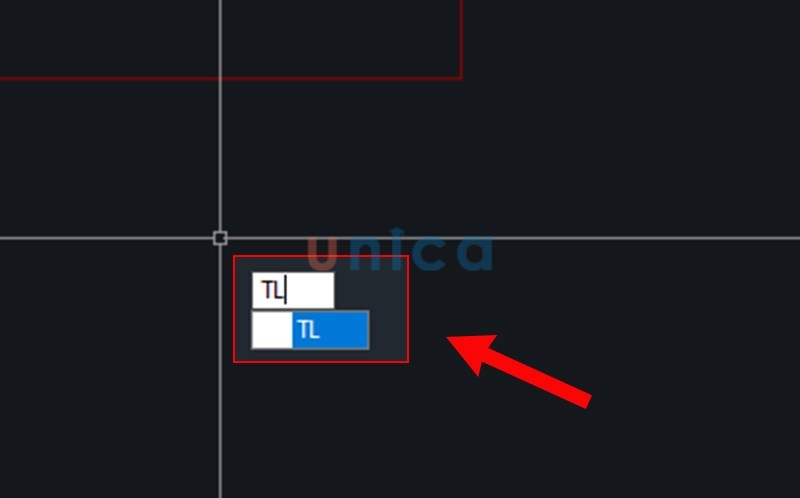

    + Nhập lệnh: Nhập TL rồi nhấn Enter để hiển thị lệnh

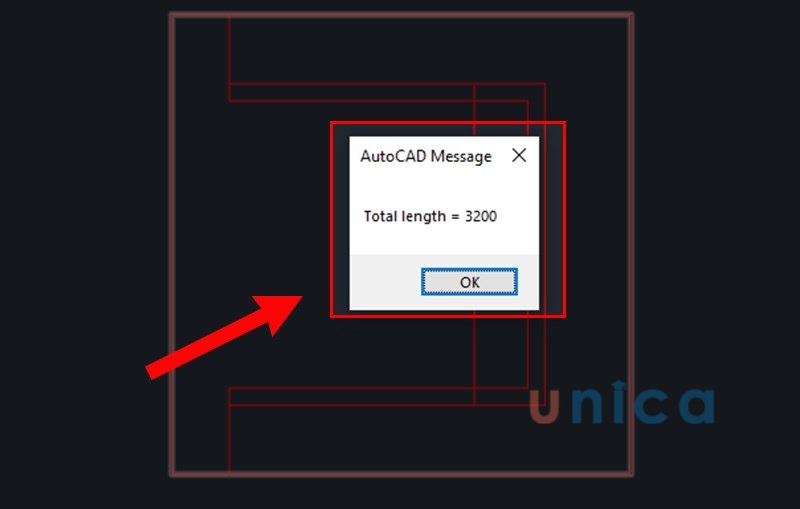

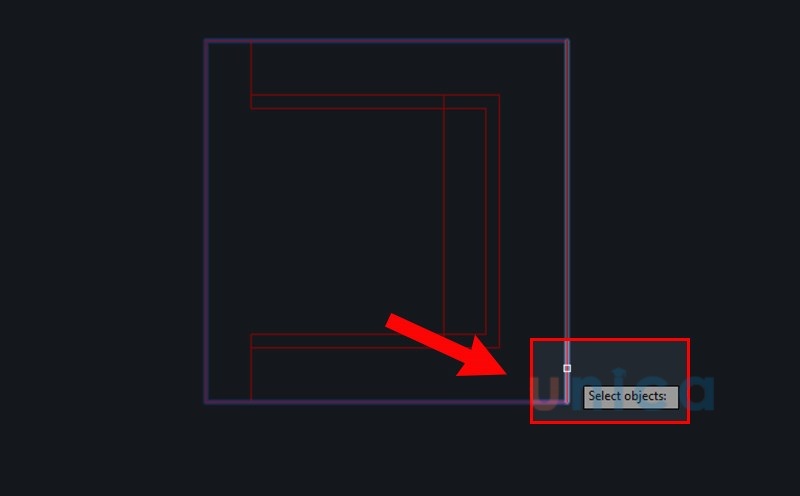

    + Click chọn đối tượng cần đo chiều dài xong thì bạn nhấn Enter để hiển thị kết quả trên giao diện.

Load Lisp để đo tổng chiều dài của đối tượng bằng lệnh TL

Như vậy, bạn đã hoàn thành xong thao tác cách đo tổng chiều dài trong cad đối tượng bằng lệnh Lisp TL. Theo đánh giá của những người làm thiết kế thì đây là lệnh tính tổng chiều dài có thao tác thực hiện nhanh, mang lại kết quả chính xác tuyệt đối.

Cách thực hiện Lisp đo tổng chiều dài các đoạn thẳng

Bên cạnh hỗ trợ thực hiện thao tác tính tổng chiều dài đối tượng, thì lệnh Lisp còn đóng vai trò quan trọng trong việc đo tổng chiều dài các đoạn thẳng của bản vẽ Cad. Thông thường, lệnh Lisp sẽ được dùng để tính tổng chiều dài các đoạn thẳng của bức tường, đường nước, đường điện, đường ống thoát nước, cấp nước, đường ống cứu hỏa... Để thực hiện Lisp tính tổng chiều dài các đoạn thẳng thì bạn thực hiện theo các bước sau đây:

-   Bước 1: Đầu tiên, bạn thực hiện Load Lisp vào phần mềm Autocad mà bạn đang sử dụng.

-   Bước 2: Trên thanh công cụ Command, bạn gõ lệnh TL, sau đó nhấn Enter để hiển thị lệnh.

-   Bước 3: Khi lệnh hiển thị, bạn Click chọn các đoạn thẳng cần đo tổng chiều dài hoặc quét chọn toàn bộ các đoạn thẳng. Tiếp theo, bạn dùng phím Spacebar để kết thúc lệnh. Lúc này trên giao diện sẽ hiển thị kết quả chiều dài đoạn thẳng mà bạn vừa thực hiện Load Lisp.

>>> Xem thêm: 3 cách thực hiện Lisp tính diện tích trong Cad cực hữu ích

Để tính tổng chiều dài các đoạn thẳng, bạn dùng lệnh tl trong cad

Có thể thấy, cách thực hiện thao tác Lisp tính tổng chiều dài rất đơn giản. Việc nắm vững các thao tác này sẽ giúp cho bản vẽ được thiết kế đúng chuẩn và đúng tỷ lệ nhất. Để biết được những kiến thức Autocard trong việc chỉnh sửa, tạo những video chất lượng chúng tôi khuyên bạn tham khảo thêm khóa học Autocad trên Unica, các giảng viên sẽ bật mí những mẹo hay mà bạn chưa biết.

Chúc các bạn thành công.
