Viết chữ trong Cad là một thao tác không thể thiếu khi thiết kế bản vẽ kỹ thuật. Nó giúp người dùng chú thích đối tượng một cách cụ thể, giúp cho quá trình thi công được dễ dàng hơn. Trong bài viết dưới đây, UNICA sẽ hướng dẫn bạn thủ thuật viết chữ cũng như thiết lập Text style trong Cad chuẩn xác, nhanh chóng và đẹp mắt nhất.

Bạn đọc tìm hiểu thêm các bài đọc khác:

>> Hướng dẫn cách cài font Cad đúng chuẩn so với tỷ lệ

>> Cách viết chữ cong trong Cad nhanh chóng và đẹp mắt nhất

>> Các cách chỉnh sửa ảnh trong Cad nhanh chóng mà không bị lỗi file

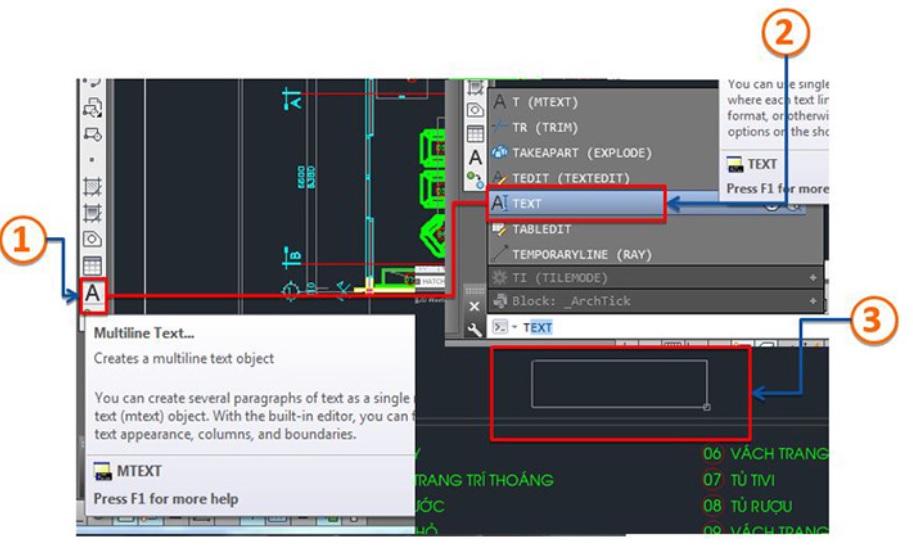

Cách viết chữ trong Cad

Lệnh viết chữ trong Cad được nhiều nhà thiết kế sử dụng là lệnh Mtext với lệnh tắt là MT. Đối với lệnh này, bạn có thể tạo được một đoạn văn bản cho đối tượng được giới hạn bởi đường biên là khung hình chữ nhật. Các bước thực hiện cụ thể như sau:
- Bước 1: Trên giao diện Cad, bạn gõ lệnh tắt MT và nhấn Enter để hiển thị lệnh.
- Bước 2: Kéo chuột trái đến điểm mà bạn muốn tạo một văn bản trên bản vẽ Cad.
- Bước 3: Lúc này, trên giao diện sẽ xuất hiện một bảng thuộc tính để bạn tiến hành định dạng cho chữ mà bạn tạo như: kiểu chữ, font chữ, cỡ chữ, loại chữ, màu chữ, lưu và thoát tại mục OK.
- Bước 4: Sau khi chỉnh xong, bạn nhấn Enter để kết thúc lệnh.

viết chữ trong Cad

Thao tác viết chữ trong Cad rất nhanh chóng, đơn giản

Như vậy, chỉ với 4 bước đơn giản, bạn đã thực hiện xong thao tác viết chữ trong Cad. Đối với thao tác này, bạn có thể áp dụng cho trường hợp viết một dòng chữ hoặc một đoạn văn bản để ký hiệu cho đối tượng.

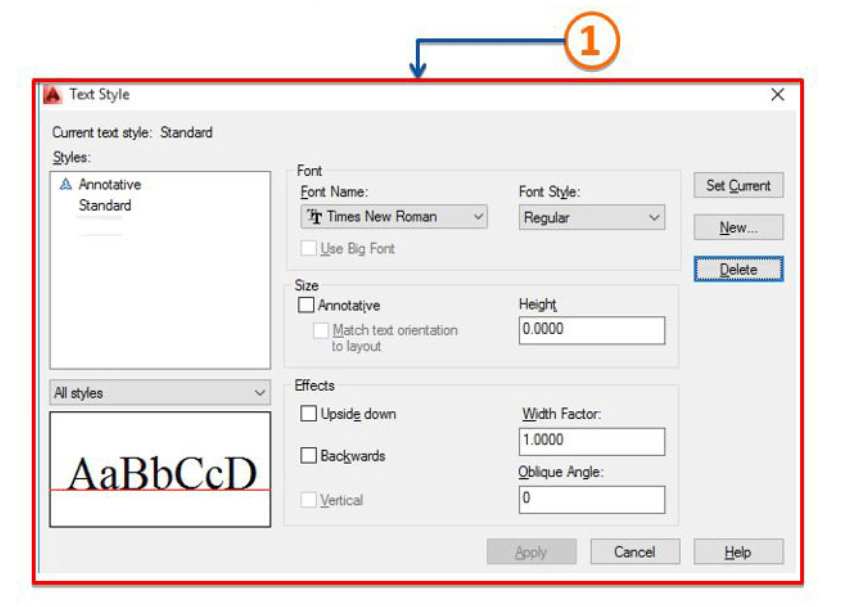

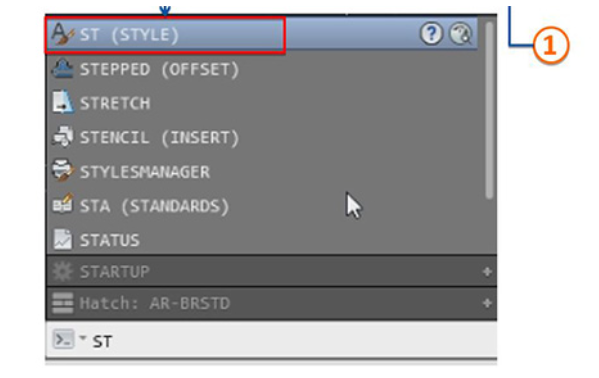

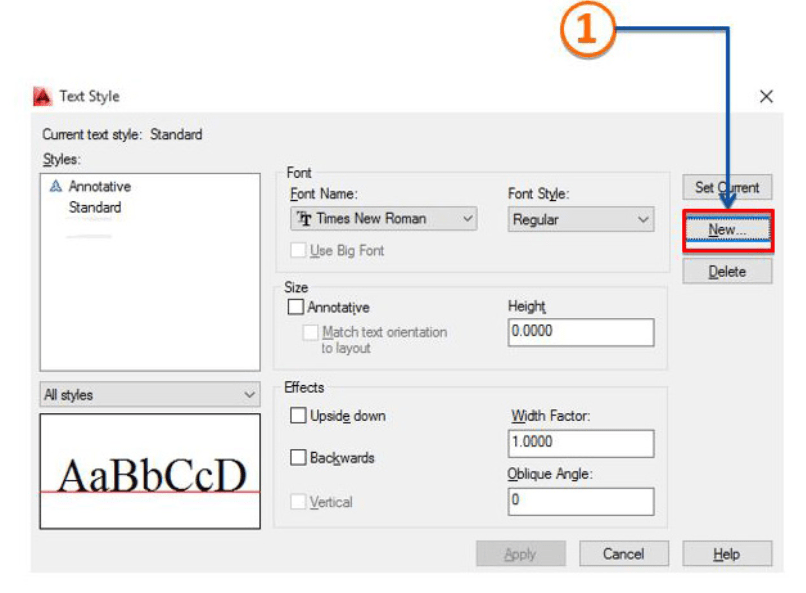

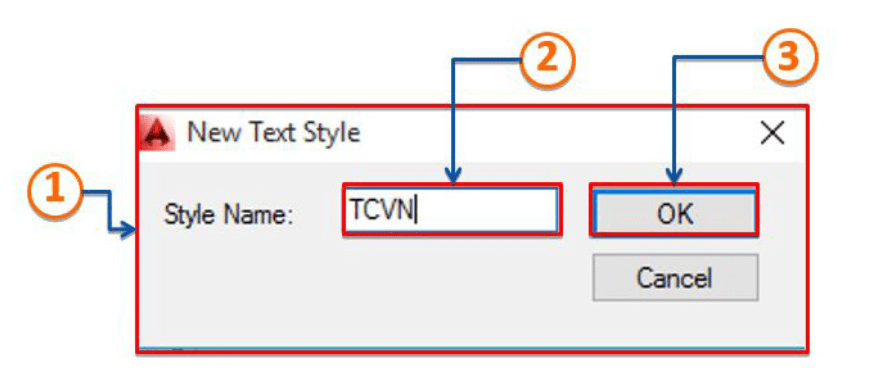

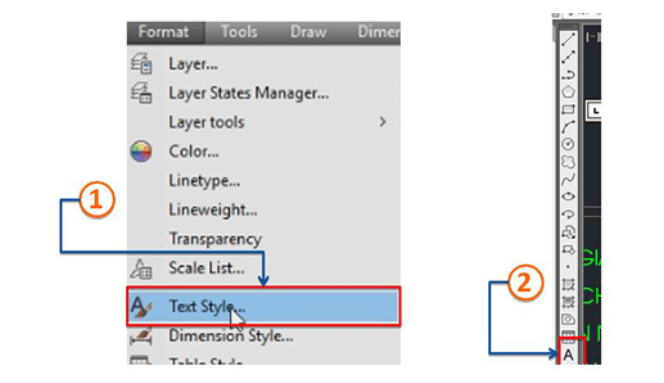

Thiết lập Text style cho chữ trong bản vẽ Cad

Thiết lập Text style là bước sau khi bạn đã thực hiện cách viết chữ trong Cad. Đối với bước này sẽ giúp cho chữ trong Cad được hiệu chỉnh một cách chính xác và đẹp mắt hơn. Cụ thể, bạn sẽ cần nắm vững các cách hiệu chỉnh sau đây:

Các câu lệnh để hiệu chỉnh chữ sau khi viết chữ trong CAD

- Command: Thiết lập style cho chữ.
- Text style name: Tên của kiểu chữ, tối đa 31 ký tự.
- New style specify full font name or font life name: Tên font chữ.
- Height <0.0000>: Nhập chiều cao cho chữ.
- Width factor <1.0000>: Nhập hệ số chiều rộng cho chữ.
- Obliquing angel: Góc xiên trong chữ.
- Name is now the current text style: Tên chữ hiện hành.
Một lưu ý khi viết chữ trong Cad đó là thiết lập font chữ. Theo lời khuyên của những nhà thiết kế chuyên nghiệp, bạn nên sử dụng phông chữ Romans.shx để phù hợp với tiêu chuẩn kỹ thuật trong thiết kế bản vẽ.

cách viết chữ trong Cad

Khi thiết lập Text Style cho bản vẽ, bạn cần nắm ý nghĩa của các câu lệnh

Tìm hiểu khóa học thiết kế: Tự học AutoCad trong 20 ngày

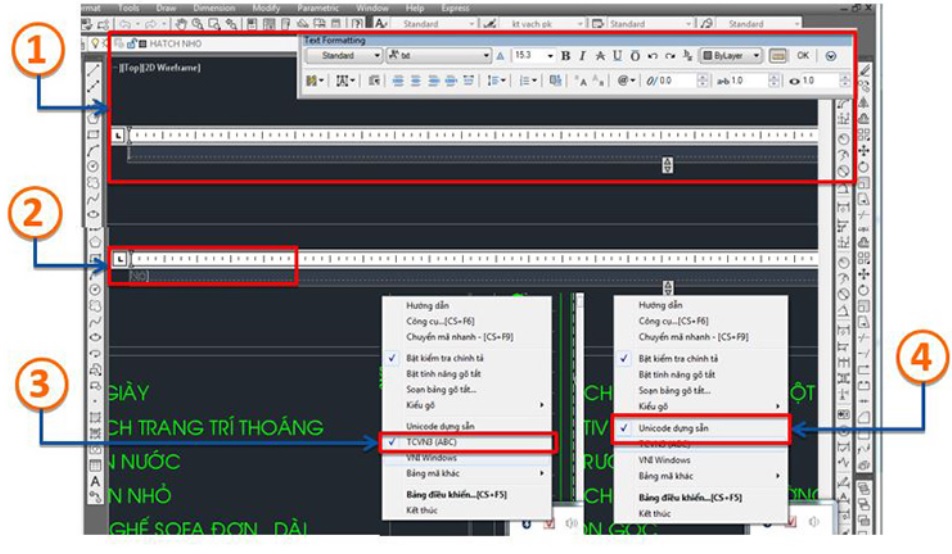

Nhập dấu tiếng Việt cho font SHX

Thông thường, khi dùng lệnh viết chữ trong Cad, bạn không thể nhập dấu tiếng Việt đối với loại font SHX. Chính vì vậy, bắt buộc bạn thực hiện thao tác hiệu chỉnh. Các bước thực hiện như sau:
- Bước 1: Trên thanh công cụ Command, bạn nhấn chọn Style để hiển thị lệnh.
- Bước 2: Tại câu lệnh Text style name (or?): bạn nhập dòng chữ “Viet”.
- Bước 3: Tại câu lệnh New style, Specify full font name or font life nam: bạn nhập dùng chữ “Romans, VN”.
- Bước 4: Còn các dòng lệnh tiếp theo thì bạn chọn chế độ mặc định. Riêng đối với lệnh Dtext, Text, Mtext, bạn nhập dấu tiếng Việt cho các kiểu chữ theo dạng các nguyên âm. Ví dụ như: VNI.
- Bước 5: Sau khi thực hiện xong, bạn nhấn Enter để kết thúc lệnh.
Trong trường hợp bạn sử dụng phông VNI và muốn chuyển thành tiếng Việt để viết chữ trong CAD thì hãy thực hiện theo các bước sau:
- Bước 1: Trên thanh công cụ Command, bạn nhấn chọn Style để hiển thị lệnh.
- Bước 2: Tại câu lệnh Text style name (or?): Bạn nhấn chọn VNIVIET.
- Bước 3: Tại câu lệnh New style, Specify full font name or font life nam: Bạn nhấn chọn VNI-US.
- Bước 4: Tại các dòng nhắc tiếp theo,bạn chọn dạng mặc định và nhấn Enter. Trong các lệnh Dtext, Text, Mtext, bạn nhập tiếng việt như các font VNI khác.

lệnh viết chữ trong Cad

Tùy vào font chữ bạn sử dụng cho bản vẽ thì sẽ có cách hiệu chỉnh sang tiếng Việt khác nhau

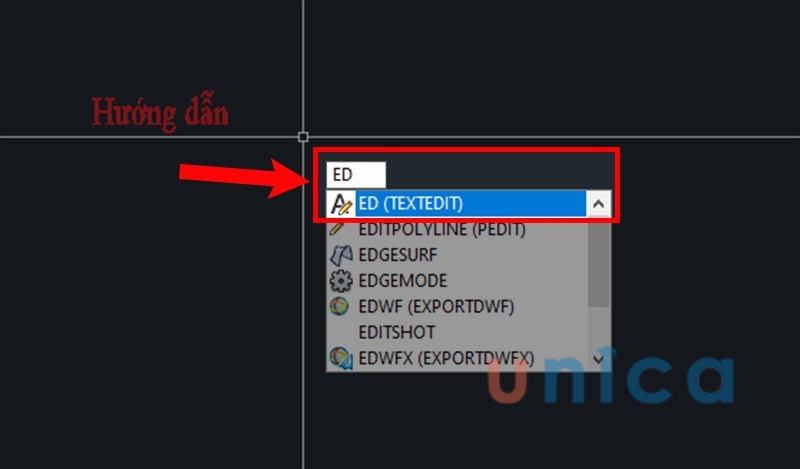

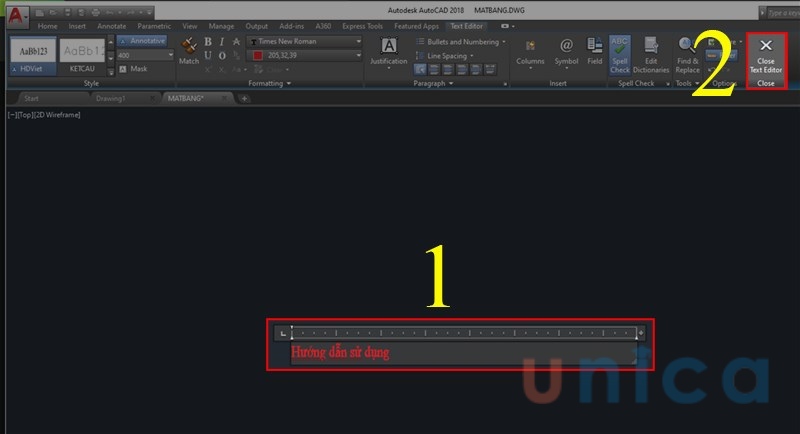

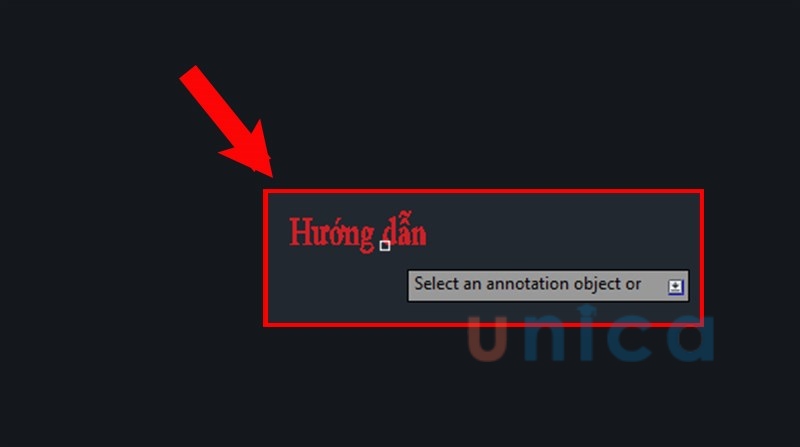

Cách chỉnh sửa chữ trong bản vẽ CAD

Thao tác thực hiện chỉnh sửa text trong bản vẽ của CAD khá là đơn giản. Cách thức thực hiện như sau:

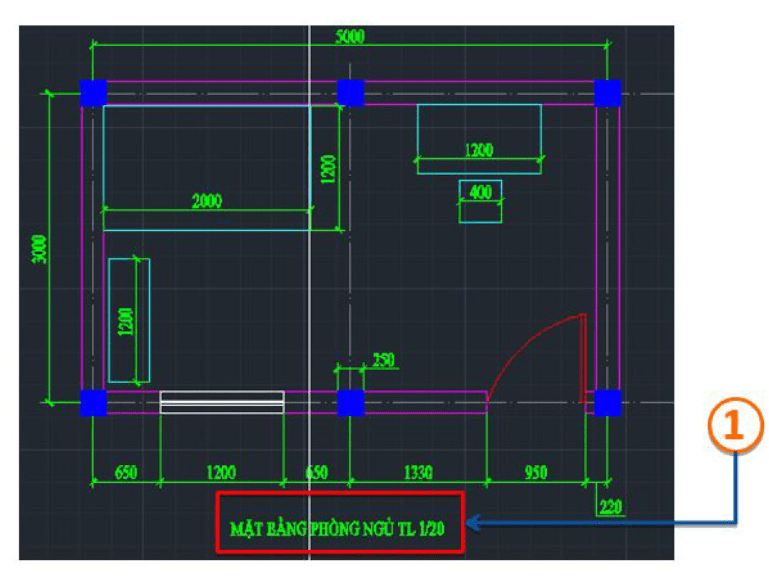

- Sử dụng lệnh tắt T để chú thích cho bản vẽ mà bạn đang thực hiện là được

- Sử dụng bảng biểu tượng trên CAD để hiển thị nội dung và hiệu chỉnh.

- Sau đó nhấn OK hoặc nhấn phím Enter là được.

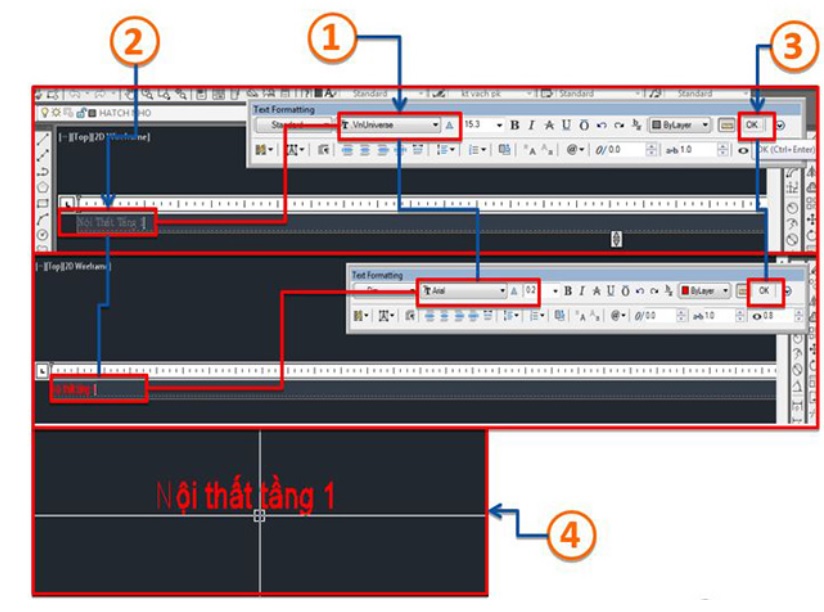

Một mẹo nhỏ khi chỉnh sửa chữ trong bản vẽ của Cad là bạn nên lựa chọn font chữ trước khi sửa text, điều này sẽ giúp bạn tránh được trường hợp lỗi font chữ trong quá trình sửa.

Qua bài viết UNICA chia sẻ, bạn đã nắm được thủ thuật viết chữ trong Cad cũng như cách thiết lập Text Style đúng chuẩn nhất. Hy vọng với những thông tin này sẽ giúp cho bản vẽ của bạn được chính xác và đẹp mắt hơn.
