Để hiệu chỉnh kích thước cho bản vẽ kỹ thuật, đòi hỏi người dùng phải thực hiện thao tác tính tổng diện tích trong Cad. Theo kinh nghiệm của những nhà thiết kế chuyên nghiệp, có 2 cách tính tổng diện tích cực nhanh chóng, chính xác mà bạn có thể áp dụng. Để biết được 2 cách đó là gì, hãy tham khảo bài viết UNICA chia sẻ dưới đây.

Tốp khóa học
Phát triển toàn diện cho trẻ 0 - 6 tuổi

Phát triển toàn diện cho trẻ 0 - 6 tuổi

Hoàng Quý Tỉnh
(10)
Miễn phí
Phát triển toàn diện cho trẻ 0 - 6 tuổi
  • 33 bài giảng
  • 04 giờ 44 phút
Image) ? $teachers->Image : '' ?> Hoàng Quý Tỉnh
Giảng viên khoa Giáo dục Mầm non, Trường Đại học Sư phạm Hà Nội
Sự phát triển của trẻ luôn được các bà mẹ quan tâm. Khoá học Phát triển toàn diện cho trẻ 0 - 6 tuổi giúp bạn biết phải xử trí ra sao trước những tình huống rắc rối thường gặp khi nuôi dạy con
THÊM VÀO GIỎ HÀNG
Bậc thầy lãnh đạo

Bậc thầy lãnh đạo

Trung Phạm
199,000đ 999,000đ
Bậc thầy lãnh đạo
  • 29 bài giảng
  • 02 giờ 42 phút
Image) ? $teachers->Image : '' ?> Trung Phạm
Chủ tịch Công ty Tư vấn và đào tạo Bizway
Trở thành lãnh đạo trong thời gian dưới 12 tháng và phương pháp vận hành doanh nghiệp 1h/tuần.
THÊM VÀO GIỎ HÀNG
IELTS Speaking online tại nhà với thầy Patrick

IELTS Speaking online tại nhà với thầy Patrick

Patrick O'Grady
(2)
219,000đ 700,000đ
IELTS Speaking online tại nhà với thầy Patrick
  • 20 bài giảng
  • 04 giờ 36 phút
Image) ? $teachers->Image : '' ?> Patrick O'Grady
Giảng viên Tiếng Anh
Học kiến thức nền tảng, cùng các mẹo làm bài thi, giúp bạn đạt được mục tiêu IELTS Speaking 7.0 dễ dàng. Học cùng thầy giáo bản ngữ
THÊM VÀO GIỎ HÀNG
Thiết kế Web chuẩn SEO bằng Wordpress cho người mới bắt đầu

Thiết kế Web chuẩn SEO bằng Wordpress cho người mới bắt đầu

David Thanh
(225)
599,000đ 800,000đ
Thiết kế Web chuẩn SEO bằng Wordpress cho người mới bắt đầu
  • 84 bài giảng
  • 06 giờ 02 phút
Image) ? $teachers->Image : '' ?> David Thanh
Chuyên gia Digital Marketing
Thiết kế Web chuẩn SEO bằng Wordpress là khóa học dành cho cá nhân và doanh nghiệp muốn tự mình thiết kế ra hàng trăm website kinh doanh tuyệt đẹp, chuẩn SEO Google để dễ dàng bắt đầu công việc kinh doanh online hiệu quả.
THÊM VÀO GIỎ HÀNG
Chỉnh sửa ảnh với camera raw từ a đến z

Chỉnh sửa ảnh với camera raw từ a đến z

Vũ Minh Hiếu
(1)
349,000đ 600,000đ
Chỉnh sửa ảnh với camera raw từ a đến z
  • 27 bài giảng
  • 03 giờ 32 phút
Image) ? $teachers->Image : '' ?> Vũ Minh Hiếu
Giảng viên
Các thao tác với Camera Raw cho phép người dùng bảo toàn chất lượng hình ảnh, điều mà hầu hết các phần mềm chỉnh sửa hình ảnh khác không làm được.
THÊM VÀO GIỎ HÀNG
Bartender Flair nâng cao

Bartender Flair nâng cao

Phan Hoài Phương
459,000đ 700,000đ
Bartender Flair nâng cao
  • 46 bài giảng
  • 02 giờ 10 phút
Image) ? $teachers->Image : '' ?> Phan Hoài Phương
Giảng viên dạy pha chế
Trở thành Bartender Flair với màn trình diễn quăng chai – shaker điêu luyện.
THÊM VÀO GIỎ HÀNG
Bí quyết mua bán nhà đất an toàn và hiệu quả

Bí quyết mua bán nhà đất an toàn và hiệu quả

Đỗ Đăng Khoa
(77)
299,000đ 600,000đ
Bí quyết mua bán nhà đất an toàn và hiệu quả
  • 32 bài giảng
  • 03 giờ 05 phút
Image) ? $teachers->Image : '' ?> Đỗ Đăng Khoa
Luật sư
Mua bán nhà đất an toàn - Chia sẻ cách thức để bạn dễ dàng tiến hành giao dịch mua bán nhà, chuyển nhượng quyền sử dụng đất một cách an toàn và hiệu quả
THÊM VÀO GIỎ HÀNG
Kế toán thuế tổng hợp Misa 2019

Kế toán thuế tổng hợp Misa 2019

Phan Đắc Hoan
549,000đ 700,000đ
Kế toán thuế tổng hợp Misa 2019
  • 63 bài giảng
  • 07 giờ 43 phút
Image) ? $teachers->Image : '' ?> Phan Đắc Hoan
Kiểm toán viên - Phó Giám đốc Công ty TNHH Kiểm toán tư vấn AAGroup.
Thiết lập bộ chứng từ kế toán bài bản, chuyên nghiệp, đáp ứng được yêu cầu quản lý tài chính và giải trình khi thanh tra kiểm tra.
THÊM VÀO GIỎ HÀNG
Bí quyết Tán gái

Bí quyết Tán gái

Mai Tình yêu
(390)
599,000đ 700,000đ
Bí quyết Tán gái
  • 27 bài giảng
  • 01 giờ 55 phút
Image) ? $teachers->Image : '' ?> Mai Tình yêu
Chuyên gia tư vấn tình yêu và mối quan hệ
Khóa học Bí quyết Tán gái sẽ mang đến cho phái nam những phương pháp làm quen và chinh phục bạn gái bá đạo và hiệu quả nhất
THÊM VÀO GIỎ HÀNG
Học từ vựng thụ động: 1000 từ IELTS theo chủ đề

Học từ vựng thụ động: 1000 từ IELTS theo chủ đề

Lê Quang Minh
(4)
399,000đ 700,000đ
Học từ vựng thụ động: 1000 từ IELTS theo chủ đề
  • 75 bài giảng
  • 05 giờ 39 phút
Image) ? $teachers->Image : '' ?> Lê Quang Minh
Giảng viên tiếng Anh
Phương pháp học từ vựng thụ động giúp việc học từ vựng trở nên cực kỳ dễ dàng trong thời gian rất ngắn - khóa học giúp bạn nhanh chóng học được 1000 từ vựng thuộc 24 chủ đề thông dụng trong IELTS.
THÊM VÀO GIỎ HÀNG

>> Cách dùng Lisp tính tổng chiều dài các đối tượng trong Cad

>> 3 cách thực hiện Lisp tính diện tích trong Cad cực hữu ích

>> Danh sách lệnh đo kích thước trong Cad và cách thiết lập

Cách 1: Dùng Lisp tính tổng diện tích trong Cad

Theo nhiều nhà thiết kế chuyên nghiệp, thay vì sử dụng lệnh tính diện tích trong Cad, sẽ áp dụng Lisp để tính tổng diện tích. Thao tác này vừa mang lại độ chính xác cao, vừa có cách thực hiện đơn giản, giúp người dùng tiết kiệm tối đa thời gian thiết kế bản vẽ. Tuy nhiên, đối với cách này thì bạn chỉ tính diện tích được đối với những hình kín trên bản vẽ. Cụ thể, bạn hãy thực hiện theo các bước sau đây:

 tính tổng diện tích trong Cad

Cách tính tổng diện tích bằng Lisp chỉ áp dụng đối với hình vẽ khép kín

- Bước 1: Đầu tiên, để tính diện tích một hình bất kỳ trong Cad thì bạn cần tiến hành Load Lisp. Hiện nay, có rất nhiều phiên bản hỗ trợ Load Lisp mà bạn có tải về ngay trên máy tính của mình.
- Bước 2: Sau khi đã Load Lisp xong, bạn nhập lệnh S2A trên bàn phím và nhấn Enter để hiển thị Lisp. Lúc này trên giao diện sẽ hiển thị một dòng chữ Are you ok. Bạn có 2 lựa chọn như sau:
+ Yes: Lisp sẽ chuyển bạn qua bước chọn đối tượng cần tính diện tích.

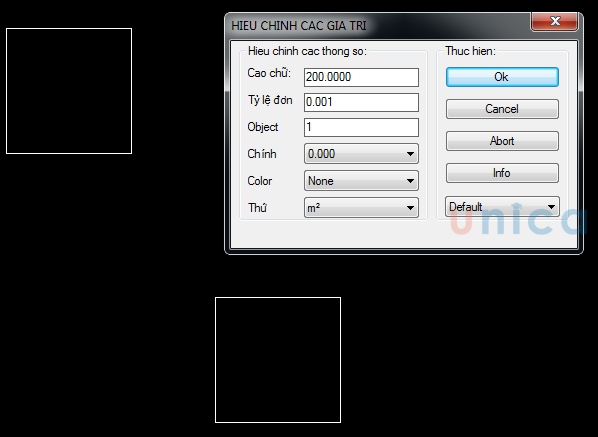

+ No: Lúc này sẽ xuất hiện một hộp thoại yêu cầu bạn cài đặt các thông số như: độ cao của chữ, tỷ lệ đơn, Object, Color...
- Bước 4: Click chuột vào hình kín trên bản vẽ mà bạn cần tính tổng diện tích, sau đó nhấn Enter để kết thúc lệnh.
- Bước 5: Chọn 1 điểm bất kỳ trên hình để hiển thị kết quả. Lúc này, trên điểm đó sẽ hiện lên số liệu diện tích của hình mà bạn cần tính.
Như vậy, bạn đã hoàn thành xong thao tác tính tổng diện tích trong Cad bằng cách Load Lisp. Thao tác này khá đơn giản nên bạn có thể áp dụng khi thiết kế bản vẽ để xác định tỷ lệ một cách chính xác nhất.

cách  tính tổng diện tích trong Cad

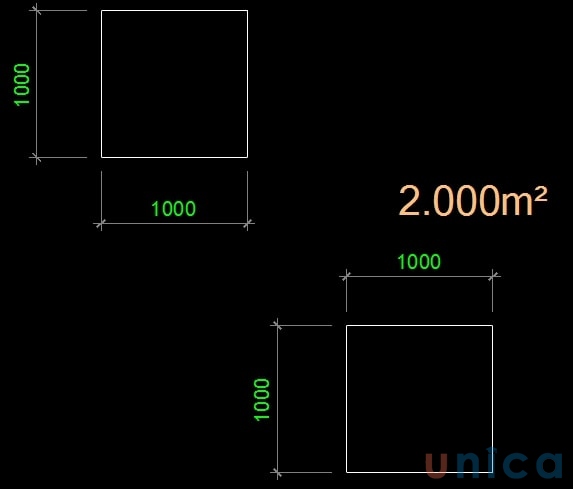

Để tính tổng diện tích của hình bằng Lisp thì trước tiên bạn phải tiến hành Load Lisp

Cách 2: Tính tổng diện tích bằng lệnh Area

Tốp khóa học autocad
Autocad Cơ Bản Và Nâng Cao

Autocad Cơ Bản Và Nâng Cao

Cầm Hải Phương
(65)
349,000đ 500,000đ
Autocad Cơ Bản Và Nâng Cao
  • 32 bài giảng
  • 08 giờ 28 phút
Image) ? $teachers->Image : '' ?> Cầm Hải Phương
Giảng viên, Chuyên gia Autocad, 3dsmax, Sketchup
Khoá học Autocad Cơ Bản Và Nâng Cao Giúp bạn thực hiện được tốt các bản vẽ kỹ thuật bằng phần mềm Autocad, đúng quy chuẩn, đúng tỷ lệ. Học Thành thạo phần mềm Autocad nhanh nhất
THÊM VÀO GIỎ HÀNG
Tuyệt chiêu luyện AUTOCAD

Tuyệt chiêu luyện AUTOCAD

Phạm Văn Lương
(24)
599,000đ
Tuyệt chiêu luyện AUTOCAD
  • 26 bài giảng
  • 07 giờ 50 phút
Image) ? $teachers->Image : '' ?> Phạm Văn Lương
Thạc sỹ - Kỹ sư xây dựng, Giám đốc công ty cổ phần kiến trúc Kisato
Vẽ kỹ thuật, thiết kế, trình bày, xử lý bản vẽ kỹ thuật trên máy tính đơn giản, nhanh chóng với công cụ AUTOCAD
THÊM VÀO GIỎ HÀNG
Học 3ds Max, Vray và Photoshop trong diễn họa 3d kiến trúc nội ngoại thất

Học 3ds Max, Vray và Photoshop trong diễn họa 3d kiến trúc nội ngoại thất

Nguyễn Thanh Tùng
(40)
899,000đ
Học 3ds Max, Vray và Photoshop trong diễn họa 3d kiến trúc nội ngoại thất
  • 81 bài giảng
  • 06 giờ 47 phút
Image) ? $teachers->Image : '' ?> Nguyễn Thanh Tùng
Giảng viên thiết kế tại công ty kiến trúc nội thất Nam Anh
Làm quen với cả 3 phần mềm 3ds max, vray và photoshop, từ đó tự tay được những đồ vật 3D theo ý muốn
THÊM VÀO GIỎ HÀNG
Học thiết kế Nhà phố Biệt thự dễ dàng bằng Revit

Học thiết kế Nhà phố Biệt thự dễ dàng bằng Revit

Phạm Sỹ Hùng
(3)
399,000đ 700,000đ
Học thiết kế Nhà phố Biệt thự dễ dàng bằng Revit
  • 77 bài giảng
  • 10 giờ 39 phút
Image) ? $teachers->Image : '' ?> Phạm Sỹ Hùng
Kiến trúc sư - Chuyên gia đào tạo Revit/BIM chính hãng Autodesk
Học thiết kế cơ bản đến nâng cao giúp bạn nhanh chóng thành thạo Revit và ngay lập tức có một ngôi nhà của riêng mình
THÊM VÀO GIỎ HÀNG
Autocad Triển Khai Bản Vẽ Kiến Trúc

Autocad Triển Khai Bản Vẽ Kiến Trúc

Cầm Hải Phương
(5)
499,000đ 800,000đ
Autocad Triển Khai Bản Vẽ Kiến Trúc
  • 36 bài giảng
  • 09 giờ 57 phút
Image) ? $teachers->Image : '' ?> Cầm Hải Phương
Giảng viên, Chuyên gia Autocad, 3dsmax, Sketchup
Biết cách triển khai toàn bộ các chi tiết cấu tạo thi công kiến trúc công trình, hiểu rõ kết cấu các lớp vật liệu được sử dụng.
THÊM VÀO GIỎ HÀNG
Tự học AutoCad trong 20 ngày

Tự học AutoCad trong 20 ngày

Nguyễn Phúc Trường
(391)
499,000đ
Tự học AutoCad trong 20 ngày
  • 41 bài giảng
  • 14 giờ 35 phút
Image) ? $teachers->Image : '' ?> Nguyễn Phúc Trường
Giảng viên Đại học Mỏ Địa Chất
Tự học Autocad trong 20 ngày giúp bạn thấu hiểu và thành thạo phần mềm Autocad, các tiêu chuẩn trình bày bản vẽ kỹ thuật,Tự vẽ và hiệu chỉnh hình vẽ, tự làm đồ án kỹ thuật có sử dụng Autccad
THÊM VÀO GIỎ HÀNG
Autocad Triển Khai Bản Vẽ Nội Thất

Autocad Triển Khai Bản Vẽ Nội Thất

Cầm Hải Phương
(18)
499,000đ 700,000đ
Autocad Triển Khai Bản Vẽ Nội Thất
  • 35 bài giảng
  • 10 giờ 02 phút
Image) ? $teachers->Image : '' ?> Cầm Hải Phương
Giảng viên, Chuyên gia Autocad, 3dsmax, Sketchup
Hiểu quy trình triển khai hoàn thiện một bộ hồ sơ thiết kế thi công nội thất. Tự tin với mọi thể loại đồ nội thất
THÊM VÀO GIỎ HÀNG
Tính Toán Kết Cấu Nhà Phố Bằng Phần Mềm Etabs

Tính Toán Kết Cấu Nhà Phố Bằng Phần Mềm Etabs

Phạm Văn Lương
(14)
686,000đ 986,000đ
Tính Toán Kết Cấu Nhà Phố Bằng Phần Mềm Etabs
  • 30 bài giảng
  • 06 giờ 36 phút
Image) ? $teachers->Image : '' ?> Phạm Văn Lương
Thạc sỹ - Kỹ sư xây dựng, Giám đốc công ty cổ phần kiến trúc Kisato
Khoá học hướng dẫn bạn tự tay kiểm tra khả năng chịu lực cho tất cả các công trình nhà phố khác
THÊM VÀO GIỎ HÀNG
Làm chủ Thiết kế sản phẩm NX CAD Design A-Z

Làm chủ Thiết kế sản phẩm NX CAD Design A-Z

Hoàng Quốc Duy
(33)
599,000đ
Làm chủ Thiết kế sản phẩm NX CAD Design A-Z
  • 68 bài giảng
  • 06 giờ 14 phút
Image) ? $teachers->Image : '' ?> Hoàng Quốc Duy
Giảng viên tại Trung tâm đào tạo 4CTECH VN
Thiết kế sản phẩm NX CAD Design nhanh chóng, dễ dàng, tối ưu công việc thiết kế, tăng hiệu suất làm việc
THÊM VÀO GIỎ HÀNG
Thiết kế NX CAD Design nâng cao

Thiết kế NX CAD Design nâng cao

Nguyễn Nho Tú
(5)
999,000đ
Thiết kế NX CAD Design nâng cao
  • 62 bài giảng
  • 05 giờ 00 phút
Image) ? $teachers->Image : '' ?> Nguyễn Nho Tú
Chuyên viên hãng NX Siemens tại Việt Nam
Làm chủ NX CAD nâng cao, có được tư duy thiết kế sản phẩm, rút ngắn thời gian, tối ưu hiệu suất công việc
THÊM VÀO GIỎ HÀNG

Trong trường hợp bạn muốn tính tổng diện tích của một hình không phải là hình khép kín, bạn có thể sử dụng lệnh tính diện tích trong Cad thông dụng là Area. Đối với lệnh này thì bạn không chỉ tính được diện tích mà còn tính được tổng diện tích của 2 hình xếp chồng lên nhau.

Đối với lệnh này, bạn cần thực hiện theo các bước sau đây:
- Bước 1: Tiến hành gọi lệnh, trên bàn phím bạn nhập lệnh tắt AA sau đó nhấn Enter để hiển thị lệnh.
- Bước 2: Khi lệnh hiển thị thì bạn cần thực hiện thao tác đối với các dòng lệnh sau đây:
+ A for the “Add area” option: Thêm khu vực tính diện tích.
+ O to select the polyline that outlines the room: Chọn đối tượng tại khu vực cần tính diện tích.
+ Tại dòng lệnh Select the outline of the room: Nhấp thêm hình mà bạn muốn tính tổng diện tích.
+ S to “Subtract area”: Trừ phần diện tích mà bạn không muốn tính (nếu không có bỏ qua dòng lệnh này).
+ O to select the polylines that outline the columns in the middle of the room: Thêm đối tượng trong hình vẽ.
- Bước 3: Sau khi đã nhập xong các dòng lệnh, bạn nhấp chọn lệnh Polyline trong thư mục lệnh Area. Lúc này, hình vẽ sẽ được hiển thị trong dòng lệnh Subtract area.
- Bước 4: Nhấn Enter để kết thúc lệnh.

lệnh tính tổng diện tích trong Cad

Đối với lệnh tính tổng diện tích Area thì bạn cần nắm ý nghĩa của các câu lệnh

Trên đây là 2 cách tính tổng diện tích trong Cad đơn giản, chính xác và nhanh chóng nhất. Hy vọng với những thông tin này sẽ giúp cho việc thiết kế bản vẽ của bạn được dễ dàng hơn. Trong quá trình thiết kế bản vẽ Autocad, ngoài lệnh tính tổng diện tích của hình vẽ, bạn cần nắm chắc các thao tác kỹ thuật khác, có như vậy bản vẽ Cad mới được thiết kế một cách hoàn chỉnh và đúng tỷ lệ nhất. Đó là lý do mà khóa học Học Autocad cơ bản và nâng cao chắc chắn là nền tảng kiến thức mà bạn không thể bỏ qua.

Chúc bạn thành công!
