Hướng dẫn sử dụng lệnh Xref trong Cad đơn giản nhất
Đối với những người mới bắt đầu làm quen với phần mềm học Autocad thường mơ hồ về vai trò và cách sử dụng lệnh Xref trong Cad. Thực tế, đây là một lệnh rất quan trọng, quyết định đến tính chất lượng của bản vẽ. Để hiểu rõ hơn về lệnh này trong Autocad, bạn hãy tham khảo những kiến thức bổ ích mà UNICA chia sẻ trong bài viết dưới đây.
Lệnh Xref trong cad như thế nào?
Xref là một tính năng cần thiết rất nhiều công ty ứng dụng vào trong công việc của mình, những bản vẽ dự án cần có các Xref để link với nhau. Đôi khi bạn mở một file bất kỳ phát hiện thông báo “Update Location…” vậy là người ta chưa vẫn chưa gửi kèm theo file Xref cho bạn.
Ví dụ bạn muốn vẽ thiết kế chiếu sáng cho mặt bằng căn hộ chung cư, bắt buộc mặt bằng bạn phải có. Tuy nhiên bất kỳ bản vẽ nào bạn cũng copy mặt bằng đó sẽ làm cho dung lượng file tăng lên đáng kể. Như vậy việc sử dụng Xref có thể hiểu đơn giản là bạn tạo ra một ảo ảnh để sử dụng nó mà bạn không cần phải copy trực tiếp bản vẽ đó vào.
Vai trò của lệnh Xref trong Cad
Xref là gì? chính là thắc mắc chung của những người mới bắt đầu Autocad cơ bản và nâng cao như thiết kế bản vẽ trên Autocad. Cụ thể, đây là một lệnh dùng để liên kết một bản vẽ bất kỳ với bản vẽ chính, giúp cho bạn có thể thực hiện các thao tác song song trên hai bản vẽ cùng một lúc.
Thông thường, lệnh Xref sẽ được sử dụng khi làm việc theo nhóm trên mạng LAN, hoặc khi thiết kế một bản vẽ kỹ thuật có kích thước lớn. Theo đó, mỗi người trong nhóm sẽ thực hiện một phần vẽ riêng và người quản lý sẽ dùng lệnh Xref để điều chỉnh các đối tượng trong bản vẽ mà nhân viên thiết kế nên. Khi bản vẽ đã được hoàn thành thì sẽ xuất file cứng và tiến hành in ấn.
Hướng dẫn xref trong cad dùng để liên kết một bản vẽ bất kỳ với bản vẽ chính
Cách quản lý bảng Xref
Việc quản lý bảng Xref trong Cad sẽ giúp người dùng có thể chỉnh sửa thuộc tính của đối tượng một cách nhanh chóng và chính xác hơn. Để quản lý bảng Xref thì bạn thực hiện theo các bước sau đây:
- Bước 1: Trên giao diện Autocad, nhập lệnh XR sau đó nhấn Enter để hiển thị lệnh
- Bước 2: Khi cửa sổ Xref xuất hiện thì bạn cần chú ý đến một số công cụ sau:
+ Reference Nam: Tên của file Xref
+ Status: Tình trạng của bản vẽ Xref
+ Size: Kích cỡ của file Xref
+ Type: Kiểu Xref (Hiện hành hay không hiện hành)
+ Date: Ngày tạo file Xref
+ Save Path: Nơi lưu file Xref
Cách gắn một file Xref vào bản vẽ bằng dải Ribbon
Trong quá trình thiết kế bản vẽ, bạn có thể sử dụng cách xref bản vẽ để gắn một file vào bản vẽ thông qua dải Ribbon. Cách thực hiện rất đơn giản như sau:
- Bước 1: Trên dải Ribbon của giao diện, bạn click chuột vào menu “Insert”.
Bạn có thể sử dụng dải Ribbon trong Cad để gắn một file Xref vào bản vẽ
- Bước 2: Trong rải Ribbon reference, bạn chọn biểu tượng Attach.
- Bước 3: Chọn file cần gắn vào và nhấn OK là hoàn thành.
>>> Xem thêm: Bí kíp sử dụng lệnh phóng to trong Cad cực chuẩn
Đăng ký nhận ưu đãi khóa học Autocad Online ngay. Khóa học sẽ giúp bạn thành thạo Autocad Mechanical, Autocad 2D, biết cách triển khai toàn bộ các chi tiết cấu tạo thi công kiến trúc công trình chỉ sau 30 ngày.
Cách gắn file Xref vào bản vẽ dựa vào bảng Xref
Bên cạnh việc dùng rải Ribbon thì bạn có thể dùng lệnh Xref để gắn file vào bản vẽ thông qua bảng Xref. Cách thực hiện như sau:

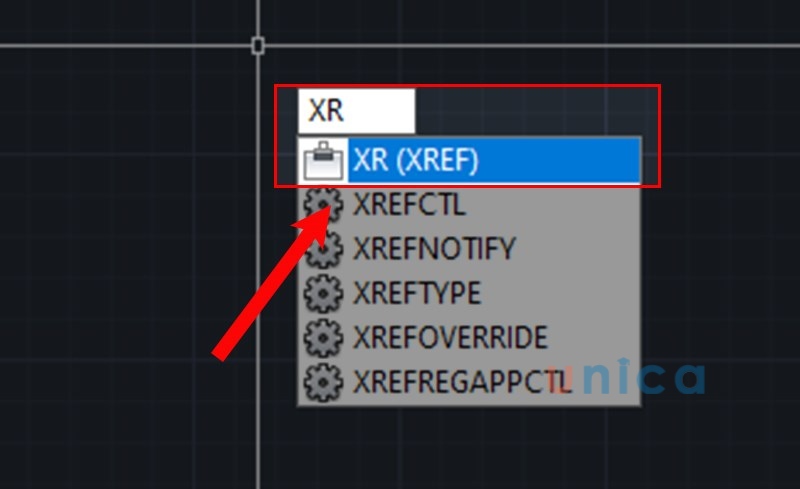

- Bước 1: Click chuột vào biểu tượng file Xref trên giao diện
Cách tạo Xref trong CAD

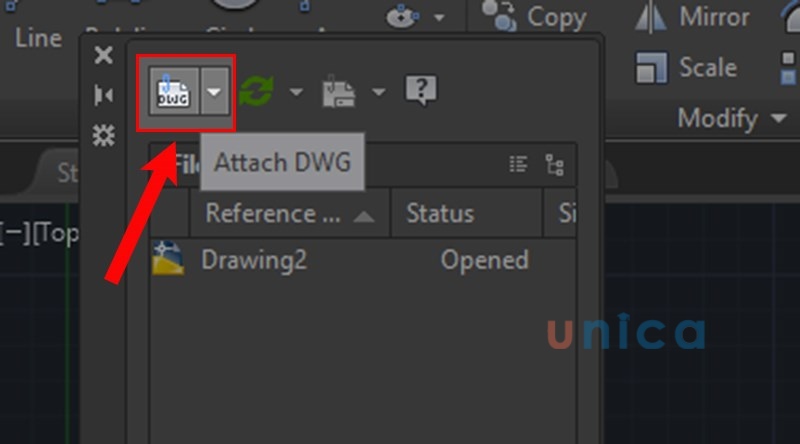

- Bước 2: Chọn biểu tượng có ghi chú Attach DWG
Cách tạo Xref trong CAD

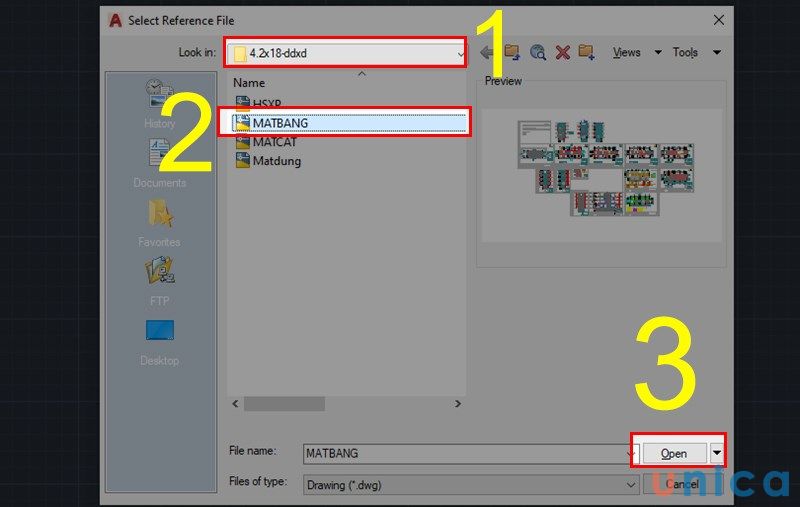

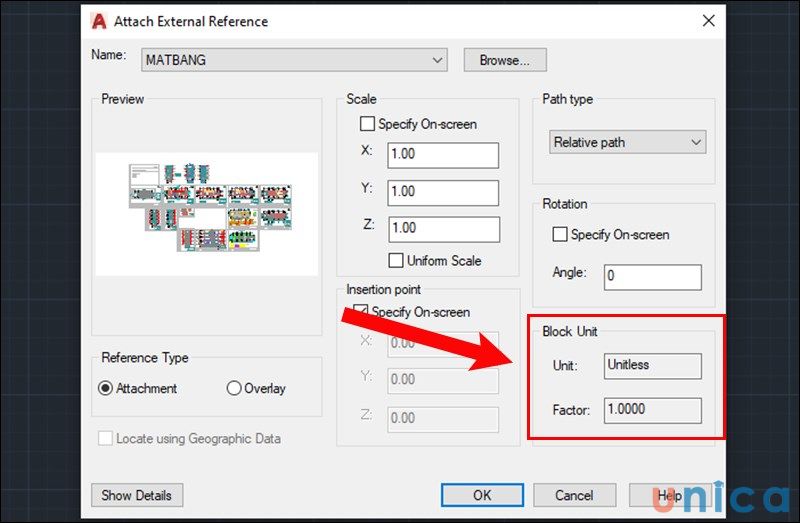

- Bước 3: Chọn file cần chèn. Lúc này sẽ xuất hiện bảng Attach External Reference. Trong bảng này, bạn cần nắm được các công cụ hỗ trợ sau:
+ Relative path: Đường dẫn tương đối
+ Full path: Đường dẫn đầy đủ
+ No path: Không có đường dẫn
Cách tạo Xref trong CAD
- Bước 4: Trong mục Reference type, bạn cần thực hiện thao tác trên hai công cụ sau:
+ Attachment: Gắn Xref
+ Overlay: Kiểu phủ lớp, kiểu này có tác dụng chèn các Xref lồng nhau vào bản vẽ chính
Cách tạo Xref trong CAD

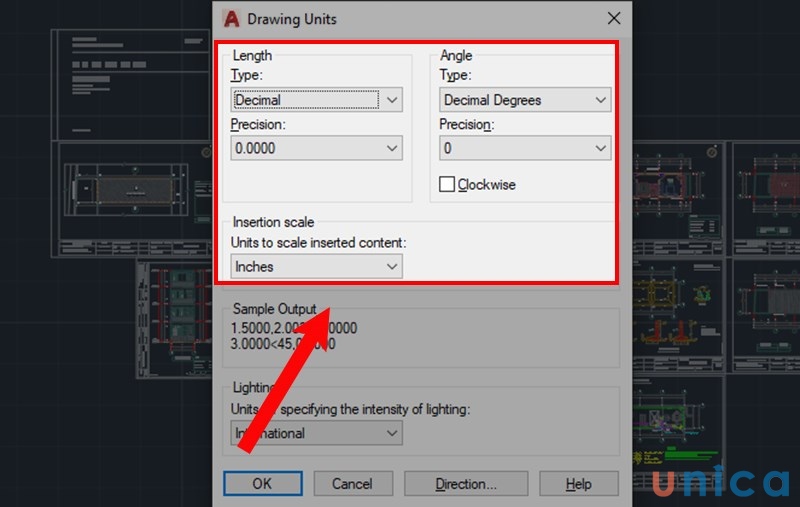

- Bước 5: Sử dụng lệnh Unit trong cad để có thể kiểm tra trước giữa hai file bản vẽ
Cách tạo Xref trong CAD
- Bước 6: Sau khi đã hoàn thành xong định dạng cho các công cụ, bạn nhấn OK để kết thúc lệnh

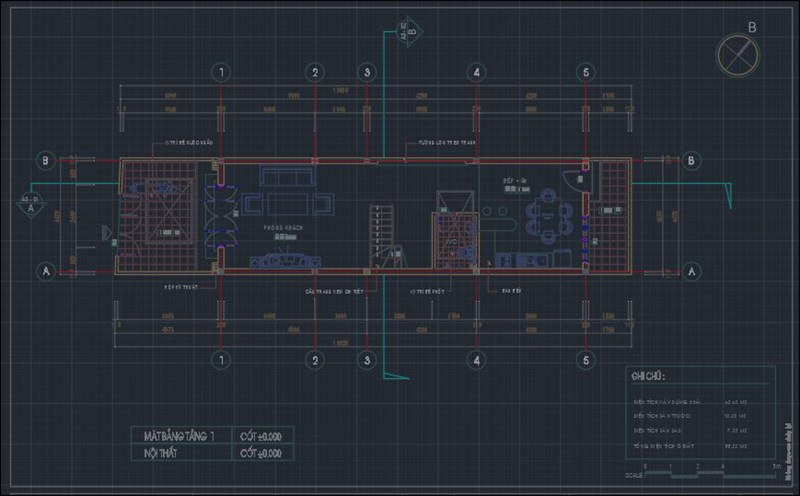

Kết quả sau khi thực hiện lệnh tạo Xref trong CAD
Cách thay đổi kiểu Xref ở bản vẽ chính
Bên cạnh thắc mắc Xref là gì thì nhiều người khi mới bắt đầu học về Autocad cũng có chung câu hỏi là làm thế nào để đổi kiểu Xref trong Cad ở bản vẽ chính. Thực chất, thao tác này được thực hiện như sau:

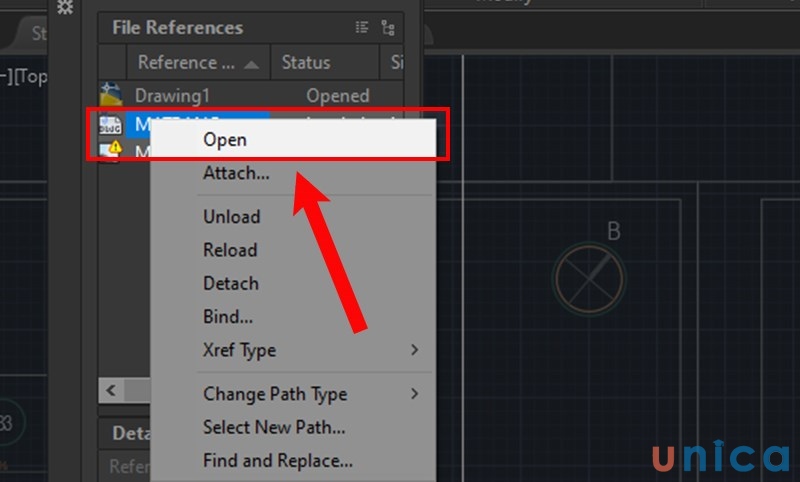

- Bước 1: Trong thanh công cụ Xref bạn dùng chuột phải click vào file Xref và bấm Open để mở file gốc của Xref
Cách chỉnh sửa, cập nhật Xref trong AutoCAD

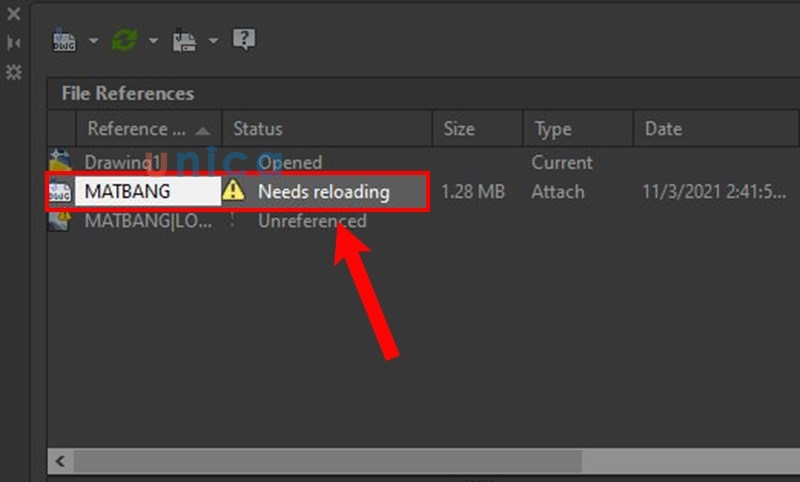

- Bước 2: Sau khi bạn click chọn và thực hiện chỉnh sửa ở file gốc, trong bản vẽ sẽ có đính kèm file Xref hiển thị yêu cầu " Needs reloading ". Tức là trong Autocad đang phát hiện được sự thay đổi trong Xref gốc nên sẽ yêu cầu bạn thực hiện cập nhật.
Lưu ý: Đối với những phiên bản Autocad cao hơn sẽ có hiển thị thông báo dưới góc phải màn hình.
Cách chỉnh sửa, cập nhật Xref trong AutoCAD

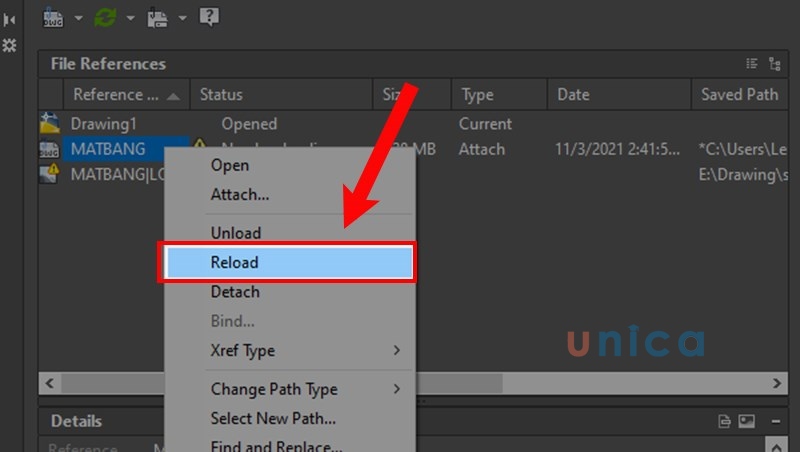

- Bước 3: Để cập nhật lại file bạn dùng chuột phải click vào file Xref và nhấn Reload. Lúc này, bản vẽ sẽ tải lại file Xref mới nhất.
Cách chỉnh sửa, cập nhật Xref trong AutoCAD
>>> Xem thêm: Hướng dẫn dùng lệnh trim trong cad để cắt nhanh hiệu quả
Cách xóa, gỡ Xref trong Autocad
Lưu ý: Đối với việc gỡ hoặc xóa bỏ file Xref trong Autocad sẽ không bị ảnh hưởng đến bản vẽ chính

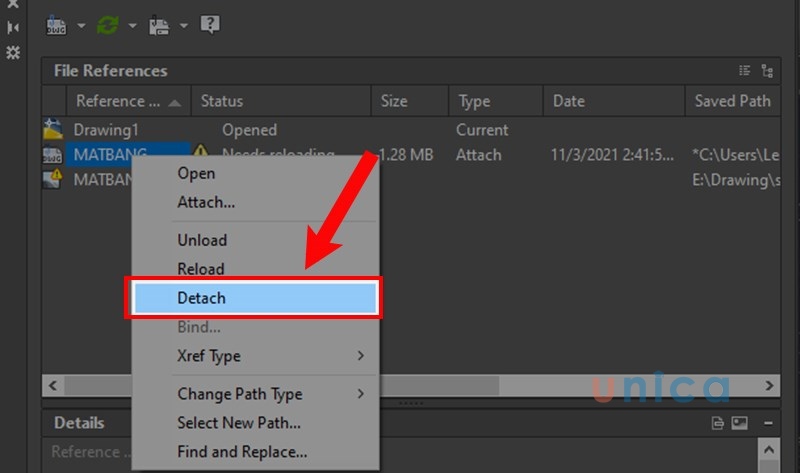

Để việc xóa, gỡ file Xref bạn chỉ cần click chuột phải vào file Xref và chọn Detach.
Cách xóa, gỡ file Xref trong CAD
Cách phá Xref trong CAD và chuyển Xref thành một Block
Lưu ý: Đối với việc sát nhập file Xref thành file gốc sẽ gặp phải một số vấn đề như sau
- Dung lượng file sẽ có khả năng tăng cao, làm file bản vẽ bị năng hơn.
- Các thuộc tính muốn được các bên khác hỗ trợ chỉnh sửa như ( Điện, nước ...) sẽ khó để chỉnh sửa và mất thời gian hơn.
- Chỉ nên xác nhập thành một block khi bản vẽ đã được hoàn thiện chi tiết

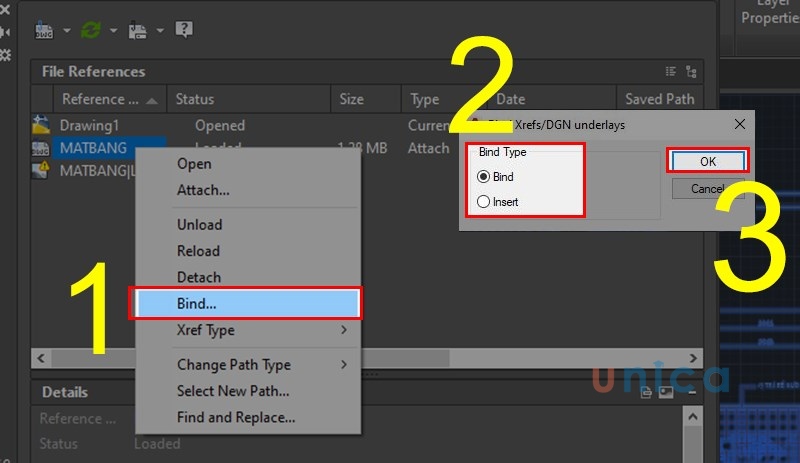

Muốn phá Xref trong cad bạn phải nhấp chuột vào Xref cần phá và chọn Bind. Sau đó thì chọn Bind hay Insert thì tùy vào nhu cầu công việc của bạn. Và nhấn OK.
Lưu ý: Về cơ bản Bind và Insert giống nhau. Khi bạn sát nhập Xref thành file thật mà không phải chỉ là file ảnh.
Phá Xref trong Cad
