Cách sử dụng lệnh Rec trong Cad đơn giản chi tiết nhất
Lệnh Rec trong Cad hay còn được gọi là lệnh Rectang. Đây là lệnh dùng để vẽ một số hình học trong bản vẽ Autocad như: hình chữ nhật, hình tứ giác... Để nắm rõ hơn về công dụng cũng như cách sử dụng lệnh Rec, bạn hãy tham khảo những kiến thức mà UNICA chia sẻ trong bài viết dưới đây.
Công dụng của lệnh Rec trong Cad
Đối với những người mới bắt đầu làm quen với phần mềm Autocad hoặc mới theo học Autocad thường có chung thắc mắc lệnh Rec trong bản vẽ Autocad có công dụng gì. Cụ thể, đây là lệnh dùng để vẽ hình chữ nhật, hình vuông và hình tứ giác trong Cad. Ngoài ra, nhiều nhà thiết kế cũng sử dụng lệnh Rec để vẽ khung tên, cột, vách... cho bản vẽ kỹ thuật.
Lệnh Rec trong CAD được dùng để vẽ hình chữ nhật, hình tứ giác trong bản vẽ Cad
Khi sử dụng lệnh Rec trong bản vẽ Cad, để thiết kế được hình vẽ thì sẽ phụ thuộc vào hệ tọa độ mà bạn đang sử dụng. Thông thường, trong bản vẽ Cad sẽ có 4 hệ tọa độ, tuy nhiên khi thực hiện vẽ hình bằng lệnh Rec thì bạn chỉ sử dụng 2 hệ tọa độ. Vì vậy, trước khi thiết kế hình vẽ bạn nên thiết lập hệ tọa độ phù hợp trên bản vẽ Autocad.
>>> Xem thêm: Các cách sử dụng lệnh dim liên tục trong cad cực đơn giản
Đăng ký nhận ưu đãi khóa học Autocad Online ngay. Khóa học sẽ giúp bạn thành thạo Autocad Mechanical, Autocad 2D, biết cách triển khai toàn bộ các chi tiết cấu tạo thi công kiến trúc công trình chỉ sau 30 ngày.
Cách gọi lệnh Rectang
Đối với lệnh rectang trong cad, bạn có 2 cách để gọi lệnh nhằm thực hiện các thao tác tiếp theo. Cụ thể như sau:
- Bước 1: Trên giao diện Cad, từ bàn phím bạn gõ phím REC và nhấn phím Enter để hiển thị lệnh.
- Bước 2: Trên giao diện Cad, bạn click chuột và thư mục Draw trên thanh công cụ Command và chọn lệnh Rectang để hiển thị lệnh.
Như vậy, có thể thấy cách gọi lệnh Rectang rất đơn giản, nhanh chóng vì vậy bạn có thể áp dụng nhằm giúp cho quá trình thiết kế được chính xác, đúng chuẩn và đúng tỷ lệ tuyệt đối.
Cách sử dụng lệnh rectang trong cad
Cách dùng lệnh rec trong cad thường được dùng để vẽ hình chữ nhật, hình vuông và hình tứ giác. Mỗi hình vẽ lại có thao tác thực hiện khác nhau. Cụ thể, như sau:
Vẽ hình chữ nhật bằng lệnh Rec trong Cad
Lệnh Rec được xem là lệnh thông dụng nhất khi thực hiện vẽ hình chữ nhật trong Cad. Theo đó, để vẽ được hình chữ nhật với kích thước đúng chuẩn nhất trên bản vẽ Autocad, bạn thực hiện theo các bước sau đây:
- Bước 1: Gọi lệnh Rec bằng 1 trong 2 cách nêu trên.

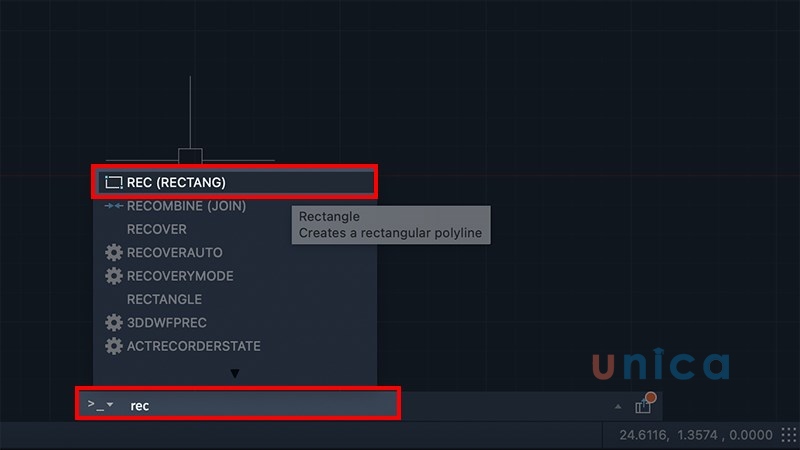

Vẽ hình chữ nhật bằng lệnh Rec trong Cad
- Bước 2: Tại câu lệnh Specify first corner point or: Bạn click chuột chọn điểm cho góc thứ nhất của hình chữ nhật.

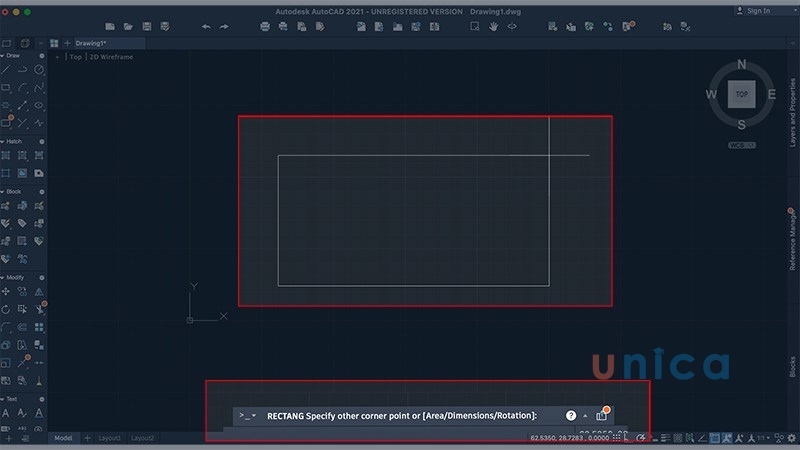

Vẽ hình chữ nhật bằng lệnh Rec trong Cad

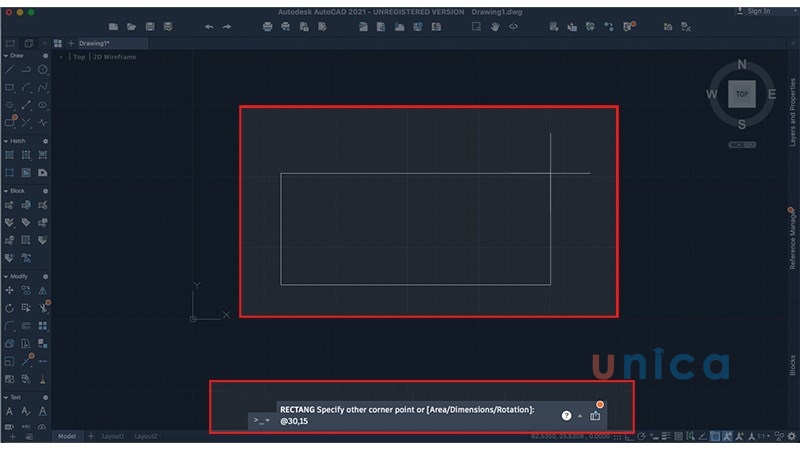

- Bước 3: Tại câu lệnh Specify other corner point or [Dimensions]: Bạn Click chuột chọn điểm cho góc thứ hai của hình chữ nhật.
Vẽ hình chữ nhật bằng lệnh Rec trong Cad
- Bước 4: Sau khi đã chọn xong thì bạn nhấn OK, lúc này trên giao diện sẽ hiển thị hình chữ nhật được thiết kế theo 2 góc cụ thể.
Bạn có thể sử dụng lệnh Rec trong CAD để vẽ hình chữ nhật
Vẽ hình chữ nhật với bốn đỉnh được bo tròn
Bước 1: Trên thanh công cụ Command nhập REC nhấn Enter
Vẽ hình chữ nhật bo tròn bằng lệnh Rec trong Cad
Bước 2: Nhập F ( Fillet ) nhấn Enter
Nhập F ( Fillet ) nhấn Enter

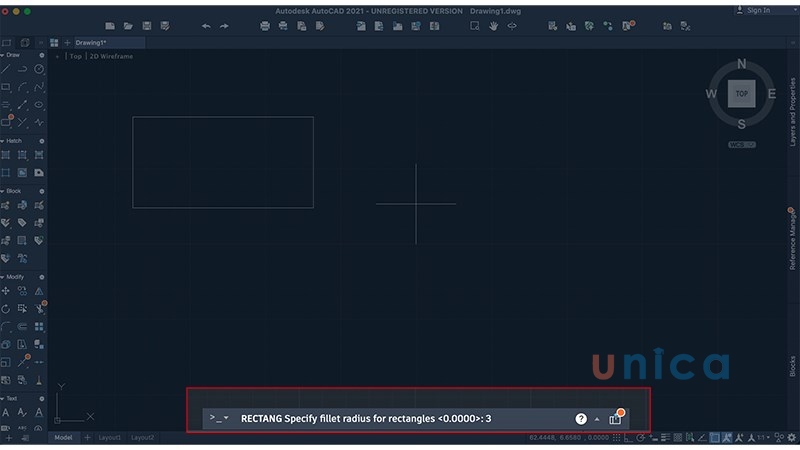

Bước 3: Bạn nhập bán kính cung tròn bo góc nhấn Enter
Ở đây, ví dụ mình chọn bán kính là 3
Lưu ý: Nếu như bạn nhập bán kính quá lớn thì hình vẽ có thể sẽ không được hiển thị. Vì vậy bạn phải nhập bán kính phù hợp nhất nhé
Vẽ hình chữ nhật bo tròn bằng lệnh Rec trong Cad

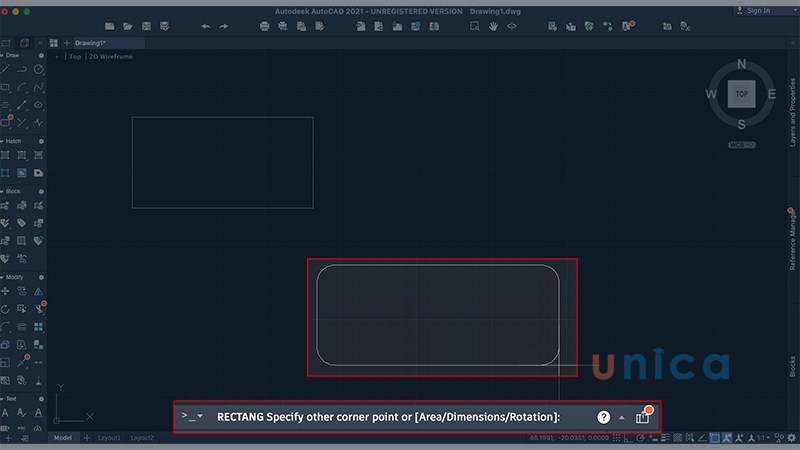

Bước 4: Bạn pick chọn góc thứ nhất của hình chữ nhật
Bước 5: Pick chọn góc đối diện hình chữ nhật hoặc bạn chỉ cần nhập chiều dài hoặc chiều rộng bằng lệnh @chieudai, chieurong > nhấn Enter.
Trong ví dụ này, chiều dài sẽ nhập là 40, chiều rộng là 15 thì bạn chỉ cần nhập @40,15 > Nhấn Enter

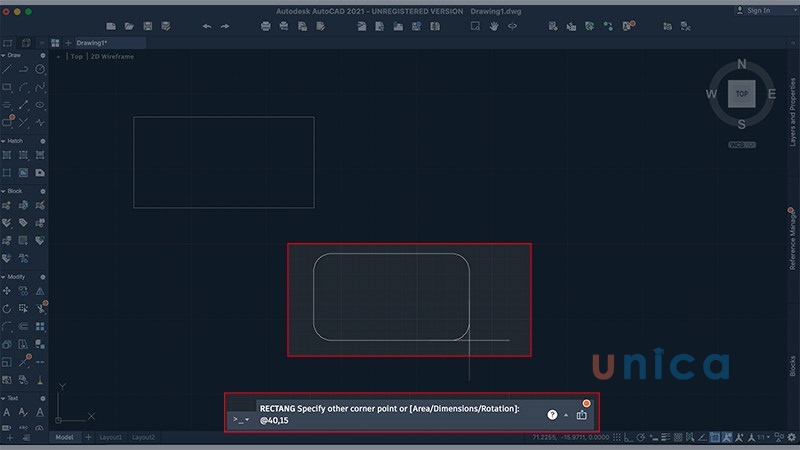

Nhập chiều dài và chiều rộng như trên
Và đây là kết quả

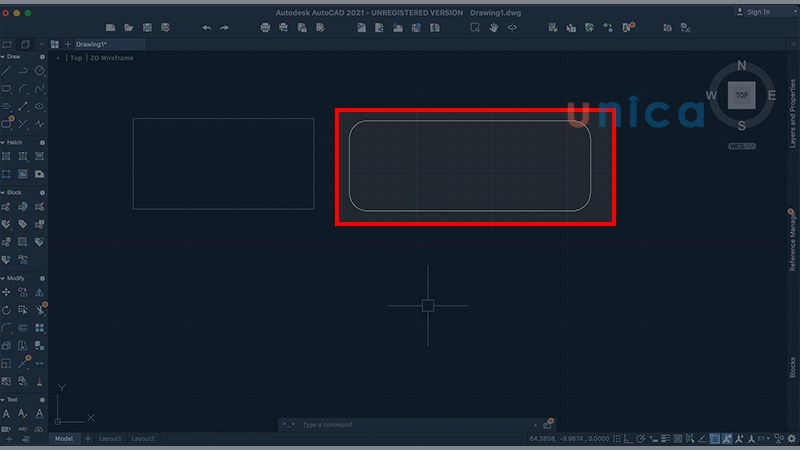

Và đây là kết quả hiển thị
Vẽ hình chữ nhật trong CAD với bề rộng nét vẽ được định lượng
Bước 1: Trên thanh công cụ Command nhập REC nhấn Enter
Vẽ hình chữ nhật bo tròn bằng lệnh Rec trong Cad

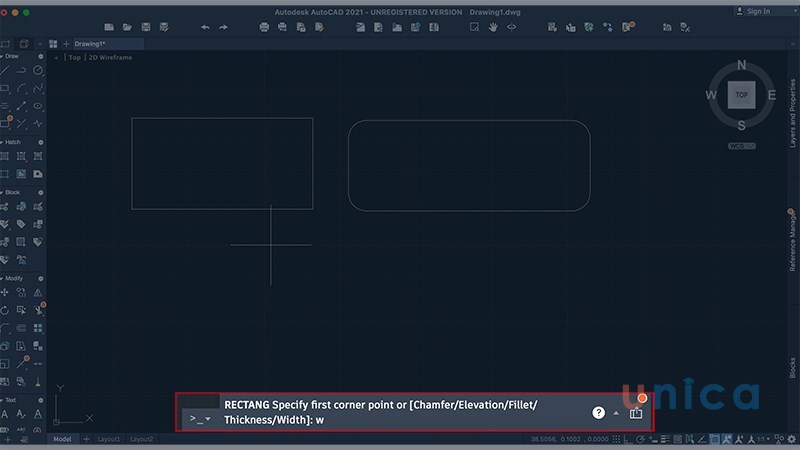

Bước 2: Bạn nhập W ( Width ) Nhấn Enter
Bước 3: Bạn nhập bề rộng của nét hình chữ nhật sau đó nhấn Enter
Ở trong ví dụ này, mình nhập bề dày là 2
Lưu ý: Nếu như bạn nhập bề dày quá lớn thì hình vẽ sẽ không được hiển thị. Vì vậy, bạn lựa chọn bề dày phù hợp với bản vẽ nhé.

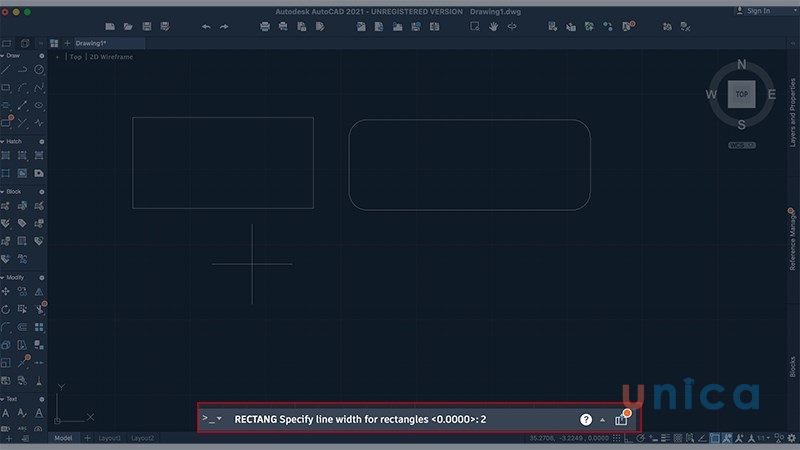

Nhập bề rộng với nét
Bước 4: Pick góc thứ nhất của hình chữ nhật

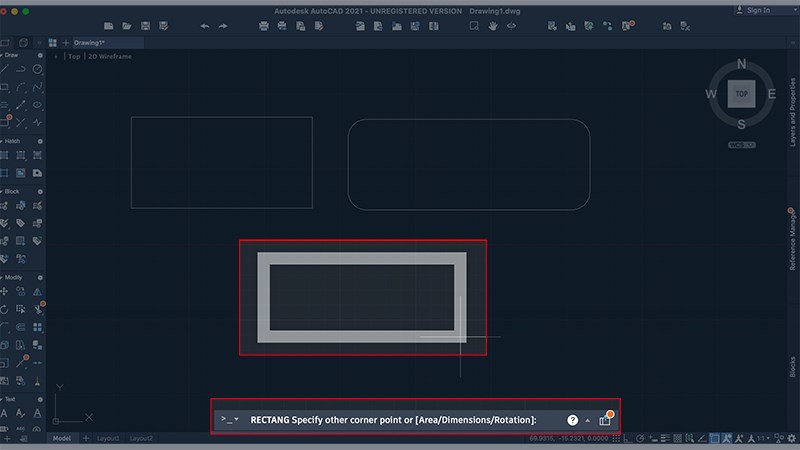

Pick chọn góc thứ nhất của hình chữ nhật
Bước 5: Pick chọn góc đối diện hình chữ nhật hoặc bạn nhập chiều dài, chiều rộng theo lệnh @chieudai,chieurong nhấn Enter

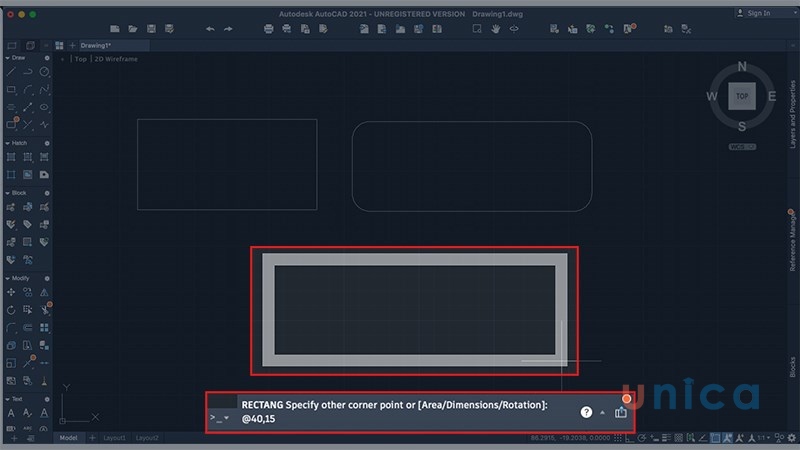

Trong ví dụ này, mình nhập chiều dài là 40, chiều rộng là 15 thì bạn nhập @40,15 nhấn Enter

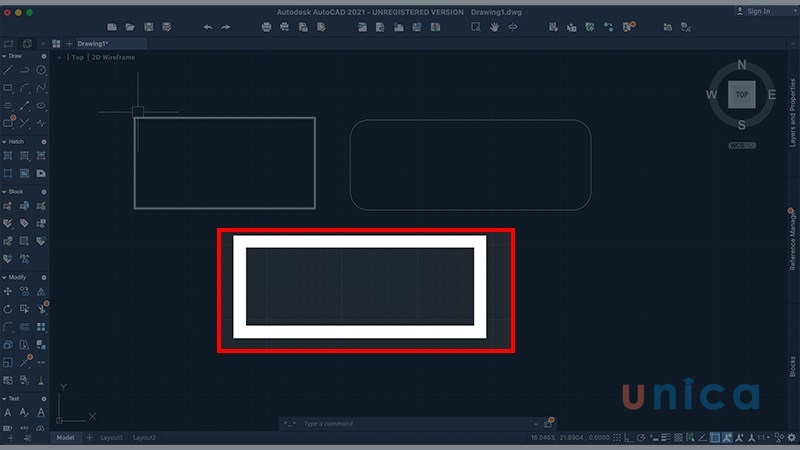

Và đây là kết quả sau khi thực hiện
Và đây là kết quả sau khi thực hiện
Vẽ hình tứ giác bằng lệnh Rec trong Cad
Bên cạnh được sử dụng để vẽ hình chữ nhật thì lệnh vẽ rectang trong cad còn được dùng để vẽ hình tứ giác. Và để vẽ được hình này thì bạn thực hiện theo các bước sau đây:
- Bước 1: Gọi lệnh Rec trên giao diện Cad.
- Bước 2: Click chọn điểm đầu trên giao diện của lệnh Rec, sau đó nhập A và nhấn Enter để hiển thị câu lệnh hỗ trợ thao tác vẽ hình tứ giác.
- Bước 3: Tại mục Length: bạn nhập giá trị cho chiều dài. Còn tại mục Width: bạn nhập giá trị cho chiều rộng. Sau khi nhập xong, bạn nhấn Enter, lúc này trên giao diện Cad sẽ hiển thị hình tứ giác theo tỷ lệ mà bạn đã xác lập.
>>> Xem thêm: Tuyệt chiêu sử dụng lệnh vát góc trong Cad chính xác nhất
Lệnh Rec trong CAD còn được dùng để thiết kế hình tứ giác cho bản vẽ
Trong trường hợp bạn thực hiện vẽ hình tứ giác với kích thước cho trước thì bạn sẽ sử dụng câu lệnh hỗ trợ là Dimensisons. Theo đó, bạn chỉ cần nhập phím D trên giao diện lệnh Rec sau đó nhấn Enter để hiển thị. Sau đó, bạn nhập giá trị chiều dài và chiều rộng của hình tứ giác và nhấn Enter để kết thúc lệnh. Giờ đây, khi thiết kế bản vẽ kỹ thuật bạn có thể sử dụng lệnh Rec trong Cad để vẽ hình chữ nhật hoặc hình tứ giác, giúp cho bản vẽ được hoàn chỉnh 100%.
