Sử dụng lệnh nối 2 đường thẳng trong Cad chuyên nghiệp
Lệnh nối 2 đường thẳng trong Cad là lệnh gì? Thực tế, bạn có thể sử dụng lệnh Join để nối 2 đường thẳng trong Cad, nhằm giúp cho bản vẽ của bạn được đẹp mắt và chính xác hơn. Trong bài viết dưới đây, UNICA sẽ hướng dẫn bạn cách thực hiện lệnh Join đơn giản và nhanh chóng nhất.
Lệnh join trong autocad được dùng để làm gì?
Lệnh join là lệnh trái ngược với lệnh explore, dùng để kết nối các đường line, circle và các đường khác tạo các liên kết với nhau, bạn nghe vậy thì chắc chắn bạn nghĩ nó được sử dụng để làm gì trong bản vẽ, nhưng thực chất nó có ý nghĩa riêng của lệnh.
Ưu nhược điểm của lệnh Join trong Autocad
Trước khi tìm hiểu về thao tác thực hiện lệnh nối 2 đường thẳng trong bản vẽ Autocad, bạn nên nắm được ưu nhược điểm của lệnh Join. Điều này sẽ giúp cho việc thực hiện các thao tác trên lệnh Join được chính xác và dễ dàng hơn.
Ưu điểm
Lệnh join trong cad hay còn được nhiều nhà thiết kế gọi với cái tên là lệnh nối đường thẳng trong cad. Đây được xem là lệnh không thể thiếu khi làm việc với Cad, vì nó sẽ giúp cho bản vẽ của bạn được hoàn chỉnh hơn, không có tình trạng đứt gãy giữa các đối tượng.
Lệnh nối trong cad sẽ giúp cho các đường thẳng, đối tượng trong Cad được chính xác hơn
Cụ thể, bạn sẽ dùng lệnh Join để nối 2 hoặc nhiều đường thẳng, đối tượng lại với nhau, có thể là 100 đường thẳng hoặc nhiều hơn. Trong đó, bạn sẽ dùng lệnh nối các đường polyline để vẽ một đường duy nhất, nhằm nối với đường còn lại. Theo đánh giá chung của các nhà thiết kế, ưu điểm lệnh Join là có cách thực hiện đơn giản với thao tác lệnh tắt J duy nhất. Ngoài ra, trong câu lệnh không có các tham số nên người dùng rất dễ dàng trong việc thực hiện.
Nhược điểm
Bên cạnh ưu điểm thao tác nhanh chóng, thực hiện dễ dàng thì lệnh nối liền các đoạn trong cad cũng có một số nhược điểm nhất định. Điển hình nhất đó là, với các đường thẳng hoặc đối tượng được vẽ bằng lệnh Line thì khi thực hiện lệnh Join sẽ không thể nối được các đường thẳng và đối tượng trong Cad. Vì vậy, khi thực hiện vẽ các đường thẳng riêng lẻ trên Autocad thì bạn chú ý không nên sử dụng lệnh Line để vẽ, nhằm giúp cho việc sử dụng lệnh Join được dễ dàng hơn.
Lệnh Join không thực hiện hỗ trợ đối với đường thẳng được vẽ bằng lệnh Line
Mẹo sử dụng lệnh nối các đường thẳng trong cad khi vẽ bằng lệnh Line
Trong trường hợp bạn vẽ đường thẳng bằng lệnh Line và vẫn muốn nối liền chúng bằng lệnh Join thì có một mẹo đơn giản mà bạn có thể áp dụng là biến đường Line thành đường Polyline. Còn trong trường hợp, 2 đường thẳng mà bạn cần nối có chứa đường Line, đường Polyline và cung tròn thì bạn nhấn vào đường Polyline, gõ lệnh Join và nhấn Enter. Lúc này, đường thẳng được vẽ bằng lệnh nối các đường polyline với nhau. Còn nếu bạn nhấn vào đường Line trước thì sẽ không thể thực hiện lệnh Join.
>>> Xem thêm: Danh sách lệnh đo kích thước trong Cad và cách thiết lập
Cách sử dụng lệnh nối đoạn thẳng trong cad
Cách 1: Nối 2 đường thẳng trong cad bằng lệnh Join
Để thực hiện lệnh nối 2 đường thẳng trong Cad thì bạn sử dụng lệnh Join. Thao tác đối với lệnh này rất đơn giản, bạn chỉ cần thực hiện theo các bước sau đây:
- Bước 1: Trên giao diện của Autocad, bạn click vào thanh công cụ Modify và gõ lệnh tắt J, sau đó nhấn Enter để hiển thị lệnh Join.

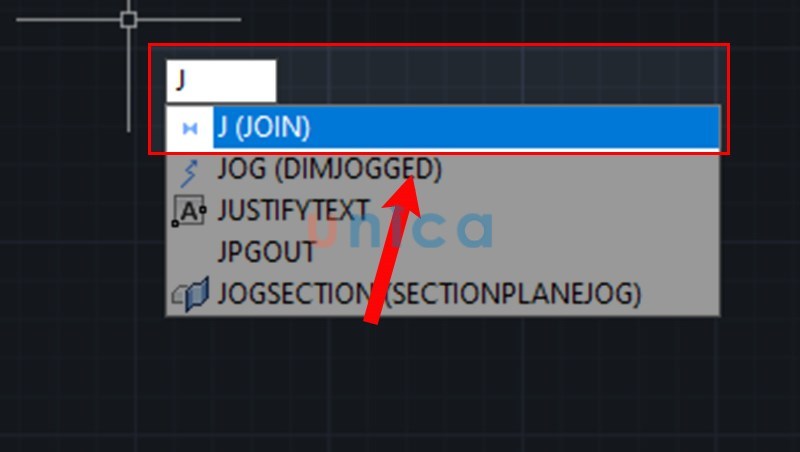

Dùng lệnh Join để nối 2 đường thẳng trong cad
- Bước 2: Khi lệnh này hiển thị, sẽ có các thư mục mà bạn cần thực hiện như sau:

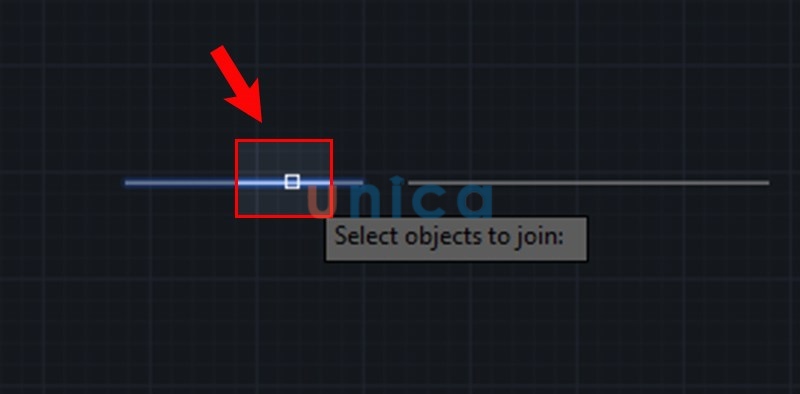

Lệnh nối 2 đường thẳng giao nhau trong cad
Bước 3: Tiếp theo bạn nhấn chọn đoạn thẳng thứ 2 và chọn tất cả đoạn thẳng còn lại ( nếu còn ) cho đến khi kết thúc.

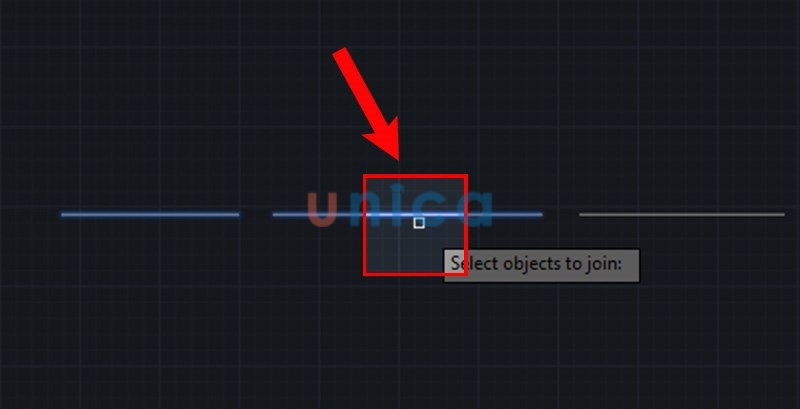

Dùng lệnh Join để nối 2 đường thẳng trong cad
Bước 4: Bạn nhấn phím Space hoặc nhấn phím Enter để nối các đoạn thẳng đã chọn thành một đường thẳng Polyline

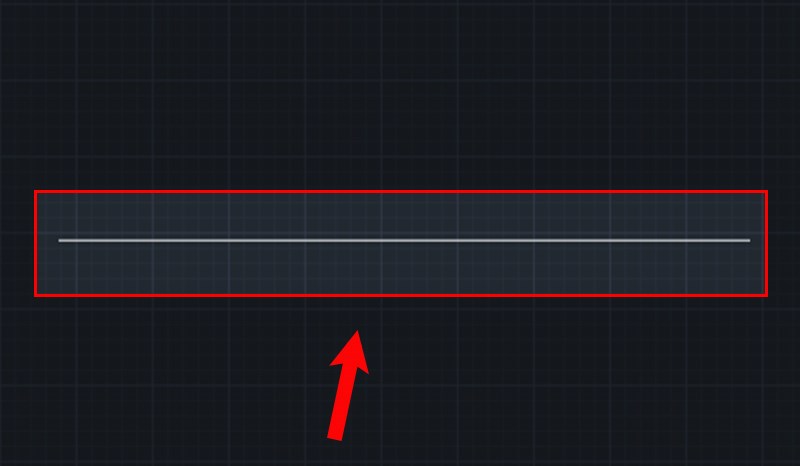

Kết quả sau khi thực hiện lệnh nối 2 đường thẳng trong CAD
+ JOIN Select source object: Lựa chọn đường thẳng đầu tiên cần nối, nhấn chuột trái vào đối tượng đó.
+ Select objects to join to source: Lựa chọn đường thẳng thứ hai bằng cách nhấn chuột trái vào đối tượng đó.
+ Select objects to join to source: Lựa chọn đường thẳng tiếp theo, chọn đến khi kết thúc, thì nhấn Enter để nối các đường thẳng liền nhau thành một đường duy nhất.
>>> Xem thêm: Thủ thuật dùng lệnh kéo dài đối tượng trong Cad nhanh hơn
Đăng ký khoá học làm video bằng Autocad online ngay để nhận ưu đãi. Khóa học sẽ giúp bạn sử dụng thành thạo Autocad, dễ dàng thiết lập hồ sơ thiết kế một cách chuyên nghiệp chỉ sau 20 ngày.
Cách 2: Dùng lệnh Pedit nối 2 đường thẳng trong Cad
Hướng dẫn sơ bộ
Bước 1: Dùng lệnh PE ( PEDIT ) sau đó nhấn phím Space hoặc Enter tiếp theo nhập M ( Để vào chế độ Multiple chọn nhiều đối tượng cùng một lúc ) Sau đó nhấn phím Space.
Bước 2: Bạn chọn hết các đối tượng muốn nối rồi nhấn phím Space rồi nhập Y ( YES ), nhập N ( Hủy ) sau đó nhấn tiếp phím Space.
Bước 3: Bạn chọn Join hoặc nhập J nhấn phím Space nhập các đoạn muốn nối nhấn phím Space sau đó nhấm ESC để kết thúc lệnh
Hướng dẫn chi tiết qua ví dụ minh họa

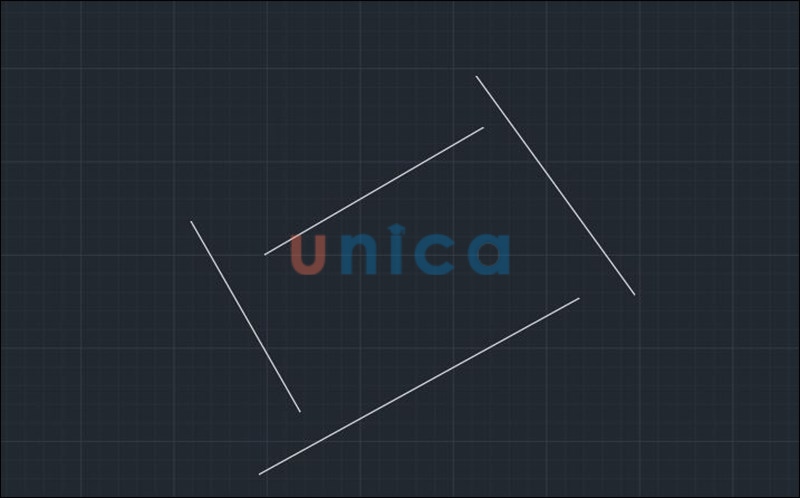

Nối 2 đoạn thằng bằng lệnh PEDIT ( Ví dụ minh họa )
Bước 1: Bạn nhập lệnh PE (PEDIT) > Nhấn vào phím Space hoặc phím Enter

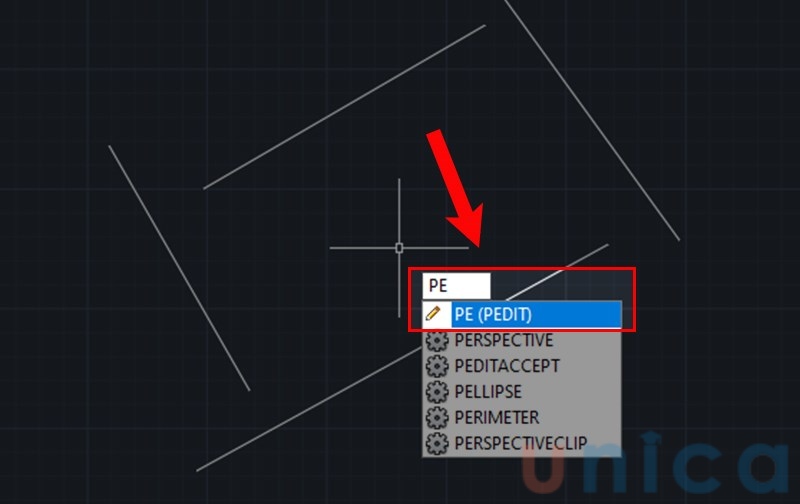

Nhập lệnh PE nhấn Space hoặc Enter
Bước 2: Nhập M (Để truy cập chế độ Multiple chọn nhiều đối tượng một lúc) > Nhấn phím Space.

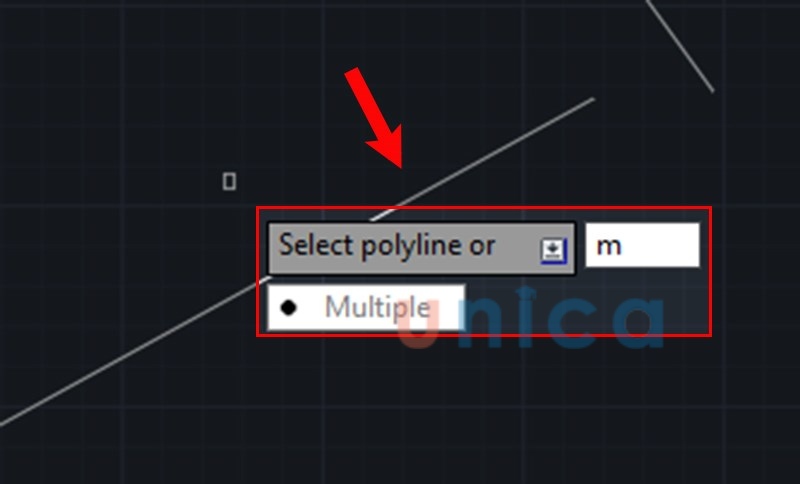

Truy cập chế độ Multiple chọn nhiều đối tượng một lúc sau đó nhấn phím Space
Bước 3: Chọn hết đối tượng muốn nối > Ấn phím Space
Chọn hết các đối tượng và nhấn phím Space
Bước 4: Nhập Y (YES Để tiếp tục chọn lệnh), nhập N (Để bỏ chọn) > Nhấn phím Space

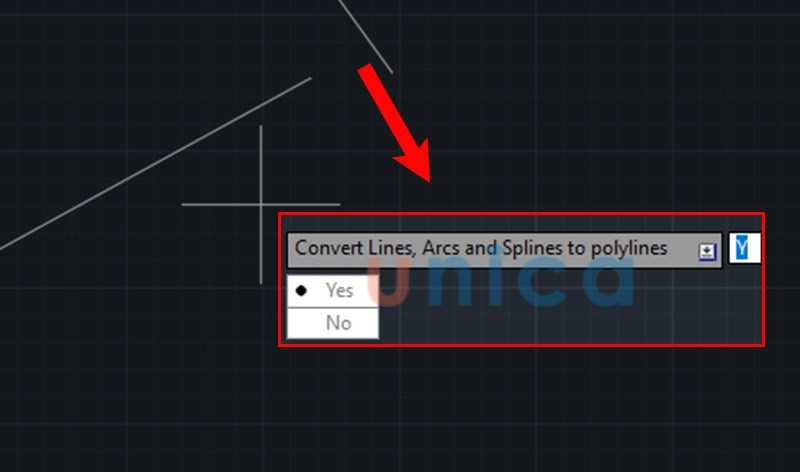

Dùng lệnh PEDIT nối 2 đoạn thẳng trong cad
Bước 5: Chọn Join hoặc gõ nhập J > Nhấn phím Space

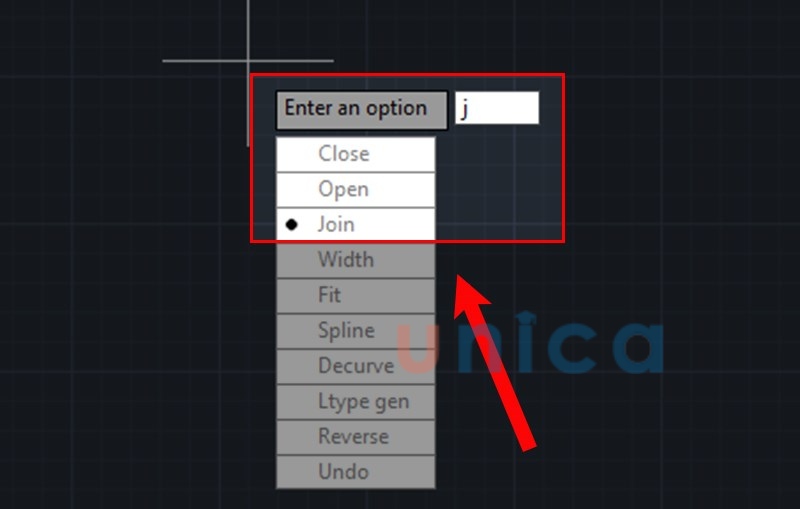

Dùng lệnh Join nhấn phím Space để nối 2 đường thẳng
Bước 6: Nhập số đoạn bạn muốn nối > Nhấn phím Space

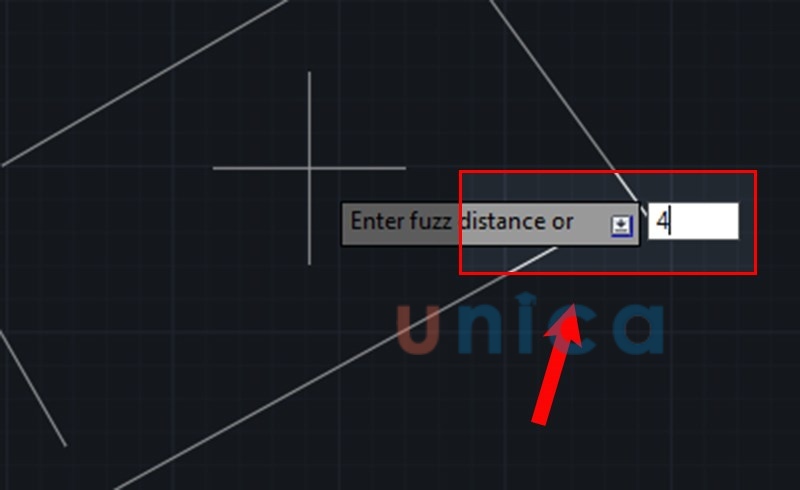

Nối 2 đoạn thẳng trong Cad bằng lệnh Pedit
Bước 7: Nhấn phím ESC để kêt thúc lệnh và xem kết quả

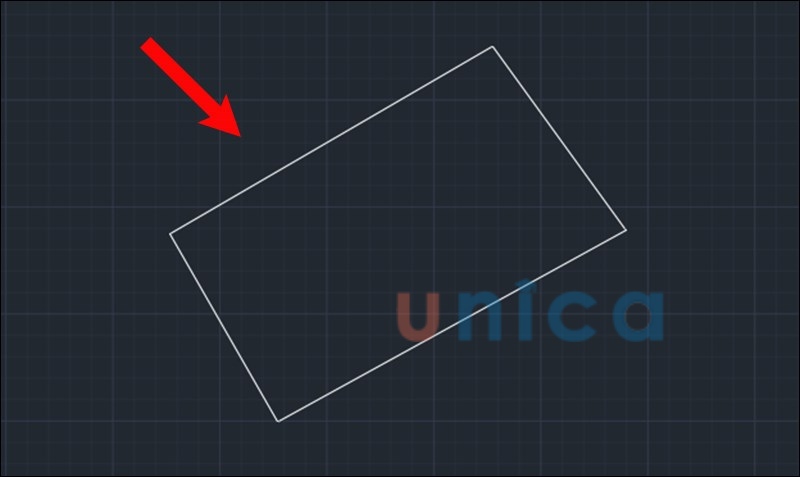

Xem kết quả hiển thị
Qua bài viết mà UNICA chia sẻ, chắc chắn bạn đã nắm được 2 cách sử dụng lệnh nối 2 đường thẳng trong Cad nhằm giúp cho bản vẽ được thiết kế chính xác và đẹp mắt nhất.
Tham khảo thêm: Khóa học Autocad giúp bạn thành thạo sau 8 giờ học
