Tổng hợp các lệnh đo chiều dài trong Cad đơn giản nhất

Nhằm giúp cho bản vẽ kỹ thuật được thiết kế một cách chính xác và đúng chuẩn nhất, người dùng sẽ phải sử dụng lệnh đo chiều dài trong Cad. Hiện nay, có 3 lệnh được dùng để đo chiều dài trong Cad. Để biết được 3 lệnh đó là gì, hãy tham khảo thêm bài viết chia sẻ kiến thức học vẽ autocad online mà UNICA chia sẻ dưới đây.

Tại sao phải sử dụng lệnh đo chiều dài trong Cad?

Tại sao phải dùng lệnh đo chiều dài trong bản vẽ Cad? Chính là thắc mắc chung của những người mới bắt đầu làm quen với bản vẽ Cad hoặc mới tham gia khóa học Autocad. Thực tế, đối với một đường thẳng trong Cad, bên cạnh các thao tác kéo dãn, bo góc, nối với nhau thì thao tác đo chiều dài cũng đóng vai trò rất quan trọng. Nó giúp cho người dùng có thể xác định được chính xác tỷ lệ cần thiết kế cho bản vẽ. Từ đó, sẽ tránh được tình trạng sai sót trong quá trình in ấn và thi công.

Cách đo độ dài trong cad giúp bạn xác định được tỷ lệ chính xác của bản vẽ

Các lệnh đo chiều dài trong bản vẽ Autocad

Hiện nay, có 3 lệnh đo chiều dài đường polyline trong cad cơ bản nhất mà người làm thiết kế kỹ thuật nên áp dụng để giúp bản vẽ được chính xác và đúng chuẩn nhất. Cách đo chiều dài trong cad đối với 3 lệnh tính chiều dài trong cad này như sau:

Lệnh đo kích thước theo các đoạn ngang và đứng

Đối với thao tác lệnh đo đường thẳng trong cad đo kích thước theo các đoạn thẳng ngang và đứng thì bạn sẽ sử dụng lệnh Linear. Cách thực hiện lệnh đo chiều dài nhiều đoạn trong cad như sau:
- Bước 1: Trên giao diện Cad bạn gõ lệnh tắt DLI và nhấn Enter để hiển thị lệnh Linear, hoặc bạn vào công cụ Dimension nhấn chọn Linear để hiện lệnh.
- Bước 2: Khi lệnh hiển thị, bạn thực hiện thao tác với các dòng lệnh sau:
+ Specify first extension line origin or : Kích vào điểm đầu tiên của đoạn thẳng. + Specify second extension line origin: Kích vào điểm thứ hai của đoạn thẳng. + Rê chuột và kích vào một vị trí để tạo đường kích thước. Đối với lệnh đo kích thước theo các đoạn ngang và đứng, bạn có thể thực hiện đo nhanh bằng cách gõ lệnh DLI và nhấn Enter 2 lần, sau đó kích chuột vào đoạn thẳng để đo. Tuy nhiên, cách này không được nhiều nhà thiết kế khuyến khích sử dụng, bởi tính chuyên nghiệp và độ chính xác không cao.  Lệnh đo kích thước theo các đoạn ngang và đứng có cách thực hiện rất đơn giản Lệnh đo kích thước liên tục trong Cad  Lệnh đo chiều dài trong Cad tiếp theo cũng được nhiều nhà thiết kế sử dụng phổ biến đó là lệnh tắt DLI hoặc DAL dùng để đo kích thước liên tục trong Cad. Đối với lệnh này, bạn thực hiện như sau:  - Bước 1: Gọi lệnh bằng cách nhập phím tắt DLI hoặc DAL trên giao diện của Autocad.  - Bước 2: Vào Dimension -> Continue hoặc gõ lệnh tắt DCO rồi nhấn Enter. Sau đó lần lượt kích chuột trái vào các điểm 4 trên đối tượng cần đo chiều dài và nhấn Enter.  - Bước 3: Kết quả chiều dài của đối tượng mà bạn cần đo sẽ hiển thị trên giao diện.  Đo kích thước xiên trong bản vẽ Cad Để đo kích thước xiên của đối tượng trong Cad, người dùng phải sử dụng lệnh Aligned. Cách thực hiện như sau:  - Bước 1: Gõ lệnh tắt DAL trên bàn phím và nhấn Enter để hiển thị lệnh Aligned.  - Bước 2: Tại câu lệnh Specify first extension line origin or : Bạn click chuột trái vào điểm đầu tiên của đường thẳng.

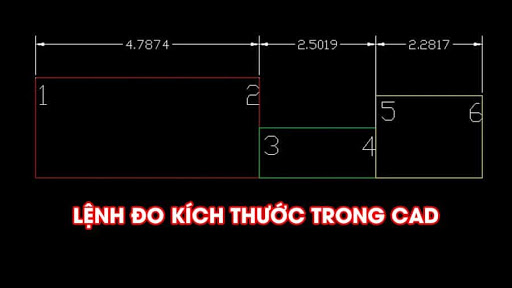

Lệnh đo kích thước thẳng đứng trong Cad

- Bước 3: Tại câu lệnh Specify second extension line origin: Kích tiếp vào điểm còn lại của đoạn thẳng.
- Bước 4: Kéo chuột về một phía và kích chuột vào một vị trí cụ thể để tạo được đường kích thước cho đoạn thẳng.
- Bước 5: Nhấn Enter để kết thúc lệnh.

>>> Xem thêm: Hướng dẫn cách dùng lệnh che đối tượng trong Cad chính xác nhất

Đăng ký khoá học làm video bằng Autocad online ngay để nhận ưu đãi. Khóa học sẽ giúp bạn sử dụng thành thạo Autocad, dễ dàng thiết lập hồ sơ thiết kế một cách chuyên nghiệp chỉ sau 20 ngày.

Học Autocad cơ bản và nâng cao cùng Huy Hieu Lee

Huy Hiếu Lee

799.000đ

1.600.000đ

Đăng ký Học thử

Học - Luyện kỹ năng thành thạo Autocad 2D

Nguyễn Hà Xuân Tám

299.000đ

1.000.000đ

Đăng ký Học thử

Tự học AutoCad trong 20 ngày

Nguyễn Phúc Trường

279.000đ

500.000đ

Đăng ký Học thử

Lệnh đo kích thước xiên trong cad

Bạn nên làm theo thứ tự các bước như sau:

Bước 1: Bạn vào chọn lệnh dimesion -> aligned, hoặc bạn gõ lệnh tắt DAL và nhấn enter

Bước 2: Click thực hiện Specify first extension line origin or : Bạn Kích chuột trái vào điểm đầu tiên của đường thẳng. Bước 3: Specify second extension line origin: Kích chọn tiếp vào điểm thứ hai của đoạn thẳng trên bản thiết kế đó. Bước 4: Sau cùng bạn kéo di chuột về một phía và kích chuột một vị trí để tạo đường kích thước. Lệnh đo kích thước xiên trong Cad Đo kích thước liên tục trong cad Bước 1: Sử dụng lệnh tắt DLI hoặc DAL để có thể đo đoạn thẳng thứ nhất, bạn đo từ điểm 1 đến điểm 2. Bước 2: Vào dimension -> continue hoặc gõ lệnh tắt DCO và nhấn Enter. Tiếp theo bạn click chuột trái vào điểm thứ 4 để đo kích  thước của đoạn 34, kích vào điểm thứ 6 để đo click thước đoạn 56. Cuối cùng kết thúc lệnh bằng nhấn Enter. Lệnh đo kích thước liên tục trong Cad   Bạn nên chú ý nắm chắc các kiến thức này để có thể trở thành một nhà thiết kế chuyên nghiệp. Ngoài ra bạn cần bổ sung thêm cho bản thân những khoá học Cad từ cơ bản đến nâng cao từ chuyên gia hàng đầu Unica.  >> Tham khảo khóa học Autocad Cơ bản và nâng cao của giảng viên Cầm Hải Phương trên UNICA. Chi tiết khóa học "Autocad Cơ bản và nâng cao" Nếu bạn đang tìm một giải pháp học online đỉnh cao mà không cần đến trung tâm, không tốn thời gian, chi phí học thì khóa học "Autocad Cơ bản và nâng cao" này bạn không nên bỏ lỡ. Khóa học Autocad Cơ bản và nâng cao giúp học viên thạo Auto Cad 2D một cách từ cơ bản đến nâng cao, sử dụng thành thạo các công cụ trong AutoCad chuyên nghiệp. Không những thế, bạn điwọc hướng dẫn tạo các Block nâng cao như thuộc tính, dynamic, sử dụng XREF chuyên sâu... Đăng ký ngay hôm nay để nhận ưu đãi hấp dẫn từ Unica! ĐĂNG KÝ HỌC NGAY Với những thông tin về các lệnh đo chiều dài trong Cad nêu trên, chắc chắn sẽ giúp cho việc thiết kế bản vẽ kỹ thuật trên Autocad của bạn được chính xác và đúng tỷ lệ hơn. Chúc các bạn thành công!  Bạn Kích chuột trái vào điểm đầu tiên của đường thẳng.

Bước 3: Specify second extension line origin: Kích chọn tiếp vào điểm thứ hai của đoạn thẳng trên bản thiết kế đó.

Bước 4: Sau cùng bạn kéo di chuột về một phía và kích chuột một vị trí để tạo đường kích thước.

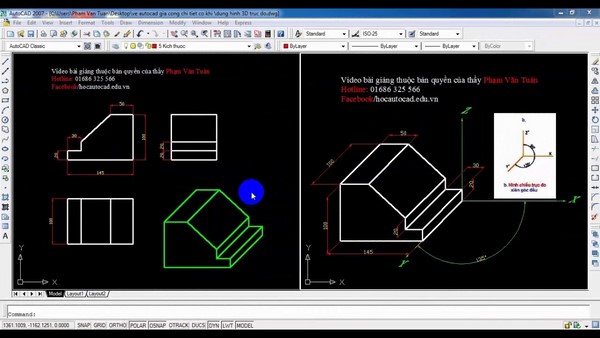

Lệnh đo kích thước xiên

Bạn hãy sử dụng lệnh DAL để thay thế lệnh DLI, vì DAL có thể đo được chiều dài xiên và các đoạn ngang, đoạn đứng.

Đo kích thước liên tục trong cad

Bước 1: Sử dụng lệnh tắt DLI hoặc DAL để có thể đo đoạn thẳng thứ nhất, bạn đo từ điểm 1 đến điểm 2.
Bước 2: Vào dimension -> continue hoặc gõ lệnh tắt DCO và nhấn Enter. Tiếp theo bạn click chuột trái vào điểm thứ 4 để đo kích.
thước của đoạn 34, kích vào điểm thứ 6 để đo click thước đoạn 56. Cuối cùng kết thúc lệnh đo chiều dài liên tục trong cad bằng nhấn Enter.

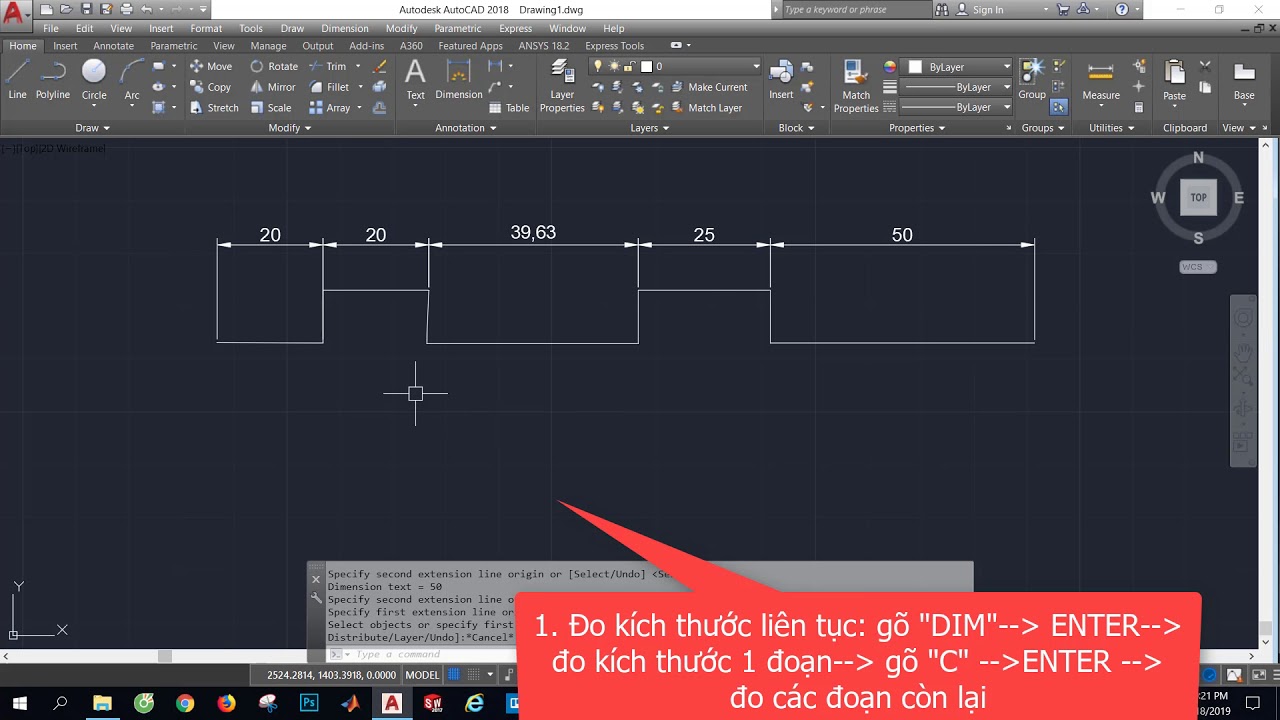

Lệnh đo kích thước liên tục

Bạn nên chú ý nắm chắc các kiến thức này để có thể trở thành một nhà thiết kế chuyên nghiệp.

>>> Xem thêm: 5 công cụ hỗ trợ lệnh zoom trong cad bạn nên biết

Kết luận

Với những thông tin về các lệnh đo độ dài trong cad nêu trên, chắc chắn sẽ giúp cho việc thiết kế bản vẽ kỹ thuật trên Autocad của bạn được chính xác và đúng tỷ lệ hơn.

Bạn đọc quan tâm muốn biết thêm nhiều kiến thức cũng như công cụ hỗ trợ trong việc thiết kế ra những bản vẽ kỹ thuật chuẩn nhất hãy nhanh tay đăng ký và theo dõi khoá học Solidworks trên Unica, các chuyên gia sẽ hướng dẫn chi tiết bài bản giúp bạn có thể áp dụng vào trong bản thiết kế của mình ngay lập tức.

Chúc các bạn thành công!
