Các bước dùng lệnh array trong Autocad đơn giản nhất

Lệnh array trong Autocad có tác dụng sao chép đối tượng trên bản vẽ theo hàng hoặc theo cột. Nhưng các bước sử dụng lệnh này như thế nào thì nhiều người vẫn còn rất mơ hồ, nhất là đối với những người mới bắt đầu tham gia khóa học Autocad cơ khí. Tuy nhiên, bạn cũng không nên quá lo lắng, bởi trong bài viết dưới đây, UNICA sẽ chia sẻ đến bạn những kiến thức về học vẽ autocad bạn cách sử dụng lệnh array một cách cụ thể và chính xác nhất.

Lệnh array trong Autocad là gì?

Trước khi tìm hiểu về cách sử dụng lệnh ar trong cad thì bạn phải thực sự hiểu lệnh này có nghĩa là gì. Cụ thể, đây là lệnh được sử dụng khá phổ biến trong cad, có tác dụng sao chép các đối tượng thành một dãy cụ thể theo hàng hoặc cột. Các dãy đối tượng này sẽ được sắp xếp theo tỉ lệ cân bằng.

lenh-array-trong-autocad-1

Lệnh nhân đôi trong cad có tác dụng sao chép các đối tượng thành một dãy cụ thể theo hàng hoặc cột

Đối với lệnh array trong cad sẽ được chia thành 3 loại Array chính đó là
-    Rectangular Array: Tạo mảng hình chữ nhật
-    Polar Array: Tạo mảng xoay quanh một trục
-    Path Array: Tạo mảng dọc theo một đường dẫn
Một điểm lưu ý khi thực hiện lệnh array autocad đó chính là bạn phải tạo được một dãy sắp xếp xung quanh phần tâm của đường tròn. Có như vậy thì đối tượng mới được sao chép chính xác theo số cột (columns) và số hàng (rows).

>>> Xem thêm: Bí kíp sử dụng lệnh phóng to trong Cad cực chuẩn

Đăng ký khoá học làm video bằng Autocad online ngay để nhận ưu đãi. Khóa học sẽ giúp bạn sử dụng thành thạo Autocad, dễ dàng thiết lập hồ sơ thiết kế một cách chuyên nghiệp chỉ sau 20 ngày.

Học Autocad cơ bản và nâng cao cùng Huy Hieu Lee
Huy Hiếu Lee
799.000đ
1.600.000đ

Học - Luyện kỹ năng thành thạo Autocad 2D
Nguyễn Hà Xuân Tám
299.000đ
1.000.000đ

Tự học AutoCad trong 20 ngày
Nguyễn Phúc Trường
279.000đ
500.000đ

Cách dùng lệnh array trong cad

Để sử dụng lệnh array trong Autocad nhằm sao chép đối tượng theo hàng và theo cột thì bạn cần thực hiện theo các bước sau:

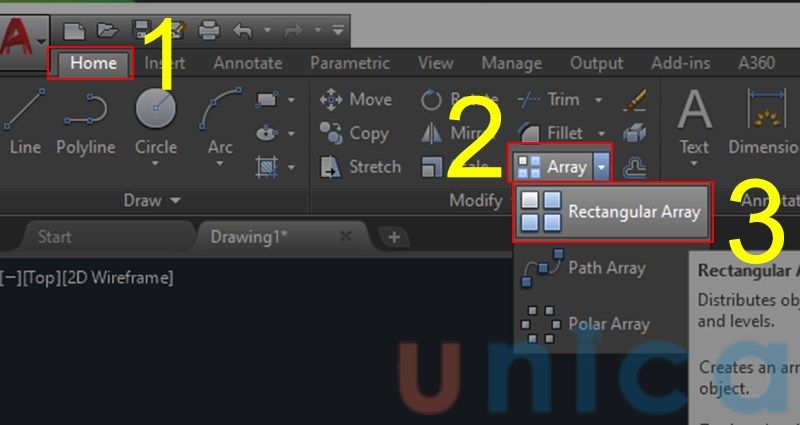

-   Bước 1: Nhập lệnh array (AR) hoặc vào thanh menu Modify chọn lệnh array.

cach-tao-lenh-rectangular

Cách sử dụng lệnh Array trong cad

-   Bước 2: Tạo bảng hình chữ nhật bằng cách chọn Home - > Modify -> Array - > Rectangular array - >nhấn OK để sao chép đối tượng thành mảng hình chữ nhật theo cột hoặc theo hàng.

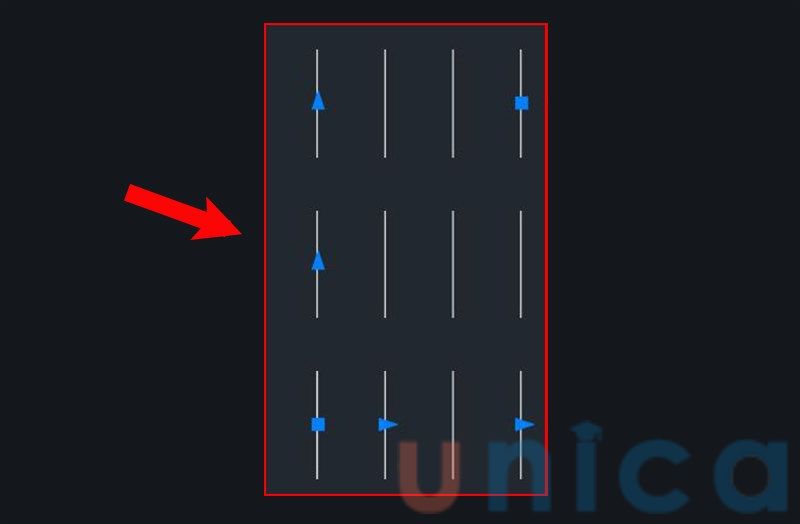

cach-tao-lenh-rectangular-1

Sao chép đối tượng thành mảng hình chữ nhật theo cột hoặc theo hàng

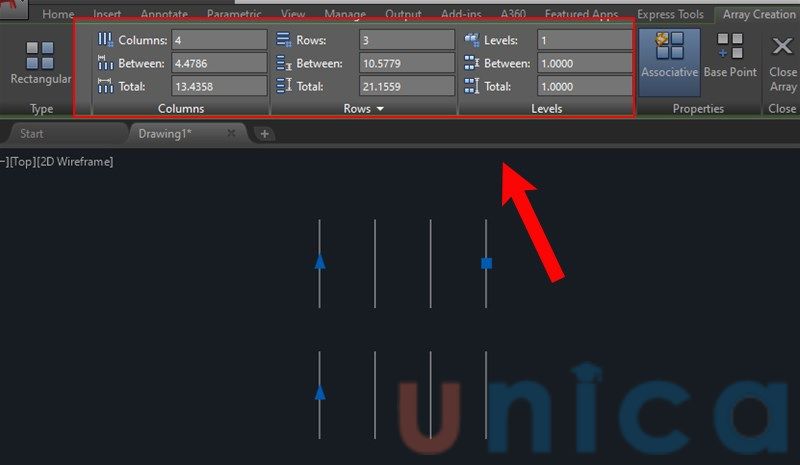

-   Bước 3: Sau khi hoàn thành, nếu bạn muốn hiệu chỉnh đối tượng thì đưa màn hình trở về trạng thái Autocad Classic, sau đó kích vào đối tượng để tạo mảng. Lúc này trên màn hình sẽ xuất hiện bảng thông tin Rectangular Array. Đây chính là bảng để bạn điều chỉnh số cột, số dòng cũng như tỉ lệ về khoảng cách. Sau khi điều chỉnh xong thì bạn nhấn Enter để hoàn thành.

cach-tao-lenh-rectangular-2

Cách tạo lệnh Rectangular trong cad

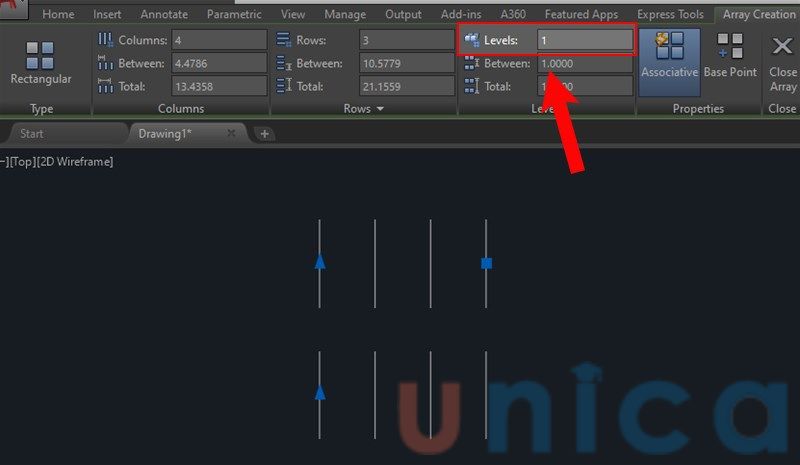

Cách thêm mảng trong Rectangular Array trong cad

Trong bảng Array context ribbon bước 3 trên bạn chọn Levels và nhập cấp độ mong muốn

cach-tao-lenh-rectangular-3

Cách thêm mảng trong Rectangular Array

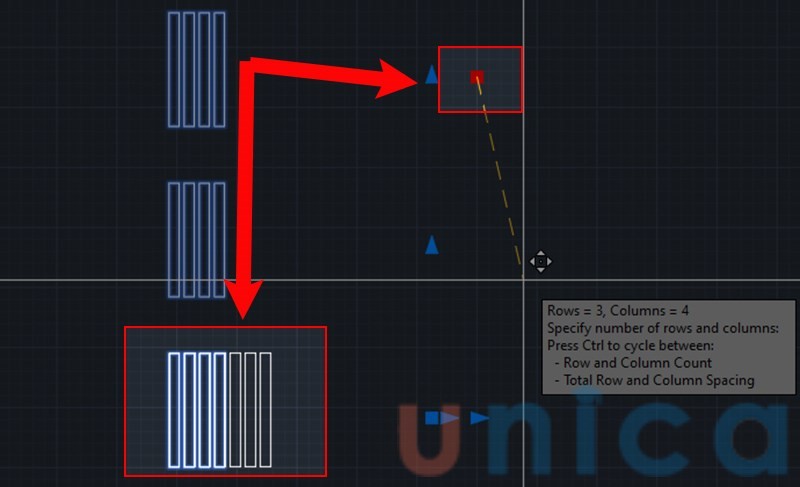

Cách chỉnh sửa số lượng item trong Rectangular Array đã tạo

Nếu bạn muốn sửa đổi một số lượng item trong Rectangular Array bạn kéo một Grip nằm ở phía trên cùng bên trái hoặc dưới cùng bên phải để tăng hoặc giảm số lượng hàng hoặc cột.

cach-tao-lenh-rectangular-4

Cách chỉnh sửa số lượng item trong Rectangular Array đã tạo

Lệnh Path Array trong cad

Cách tạo một mảng Path Array

Cách để bạn tạo lệnh Array trong cad dễ nhất là dưới dạng Path Array đó là tạo chúng và sau đó sử dụng thêm các công cụ trên Tab Contextual Ribbon hoặc Properties để có thể điều chỉnh

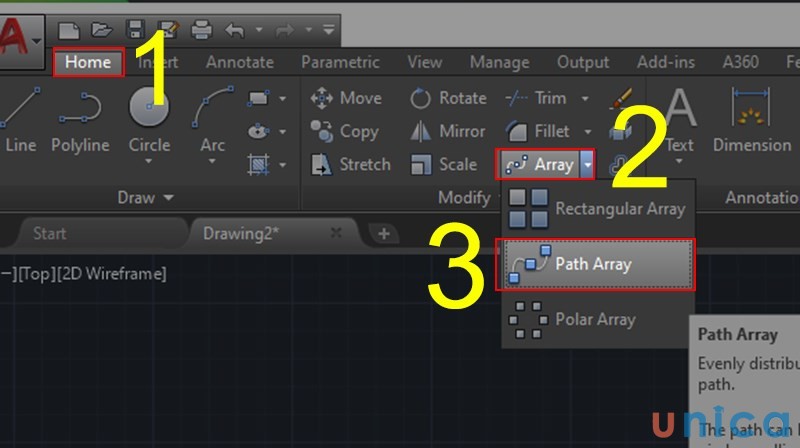

Bước 1: Bạn click chọn Home Tab sau đó chọn Array rồi chọn Path Array

tao-mang-path-array

Tạo mảng Path Array trong cad

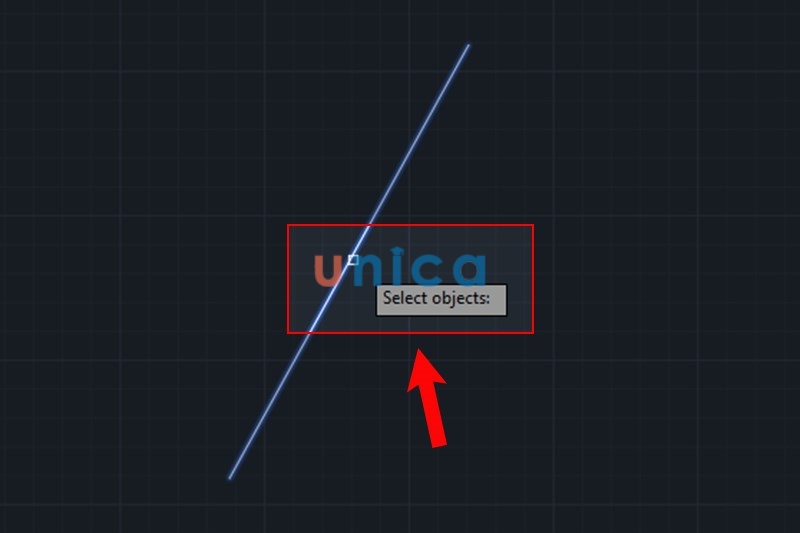

Bước 2: Bạn chọn các đối tượng để Array > Ấn phím Space hoặc Enter

tao-mang-path-array-1

Cách tạo mảng Path Array trong cad

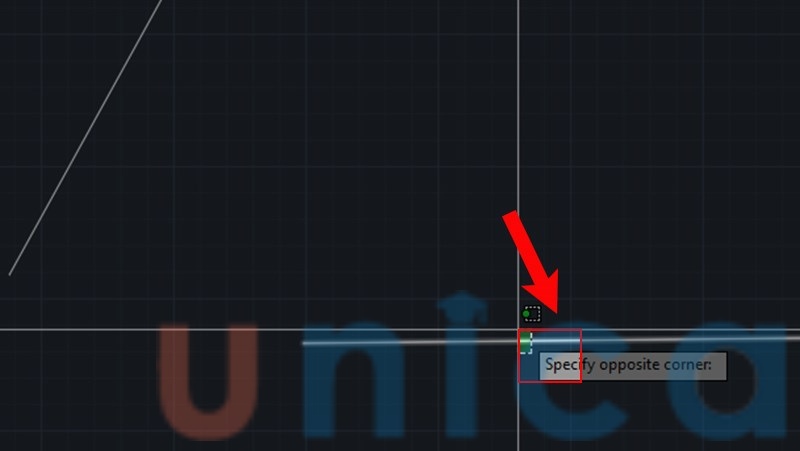

Bước 3: Bạn chọn đối tượng trung gian để chỉ định phương thức phân phối cho các đối tượng dọc theo đường dẫn và nhấn phím Space

tao-mang-path-array-2

Cách tạo mảng Path Array trong autocad

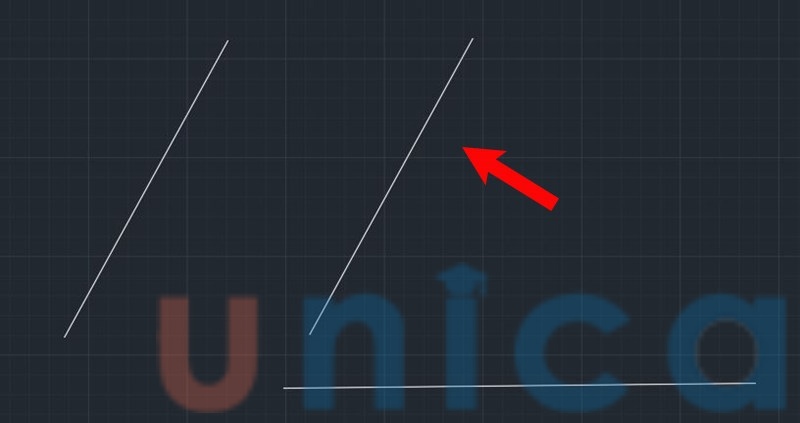

Bước 4: Kết quả tạo ra đối tượng đã được nhân bản thêm

tao-mang-path-array-3

Kết quả tạo mảng Path Array trong autocad

Chỉ định khoảng cách giữa các đối tượng được Array trên một đường dẫn

Bước 1: Bạn chọn quét item có trong mảng vừa khởi tạo ở trên

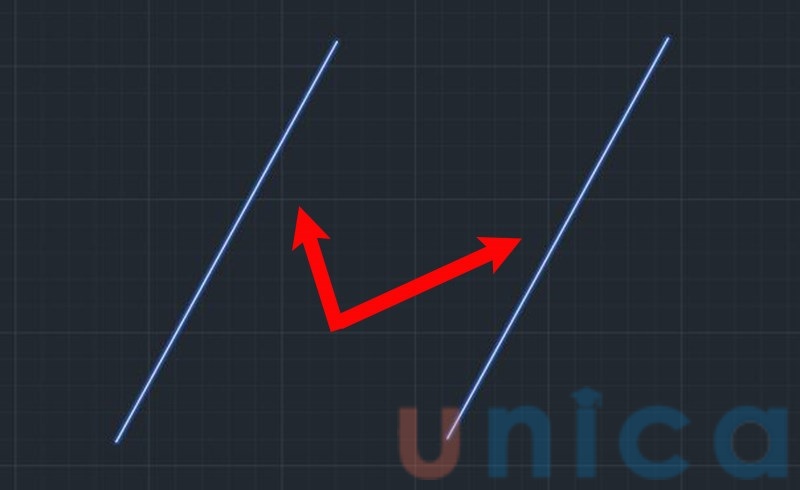

khoang-cach-doi-tuong-array

Cách chỉ định khoảng cách giữa các đối tượng được Array trên một đường dẫn

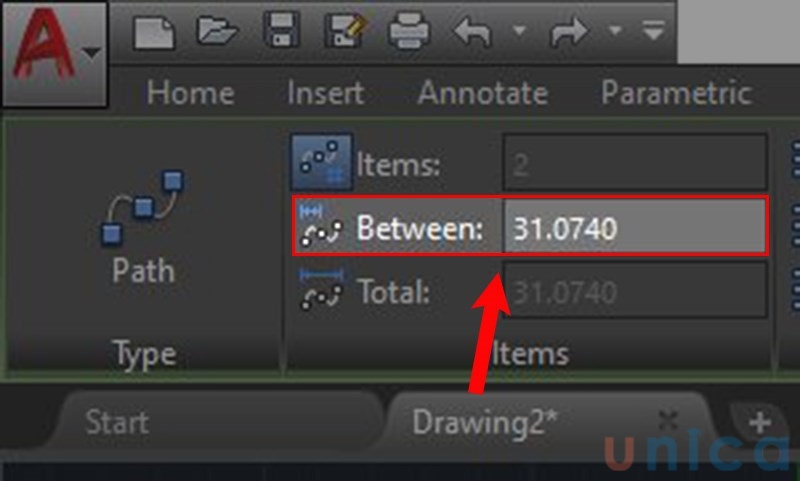

Bước 2: Trong bảng Array context ribbon > bạn chọn thay đổi khoảng cách mong muốn ở mục Between

khoang-cach-doi-tuong-array-1

Cách chỉ định khoảng cách giữa các đối tượng được Array trên một đường dẫn

Điền vào các đối tượng được Array sau khi thay đổi độ dài đường dẫn ( cửa sổ thuộc tính )

Trong trường hợp nếu Path Array thuộc dạng Associative và cửa sổ thuộc tính Properties Window được hiển thị thì bạn làm theo các bước sau

Bước 1: Quét chọn item trong mảng bạn vừa khởi tạo ở bên trên và dùng tổ hợp phím Ctrl + 1 để hiển thị cửa sổ thuộc tính Properties

cac-doi-tuong-duoc-array-thay-doi

Điền vào các đối tượng được Array sau khi thay đổi độ dài đường dẫn

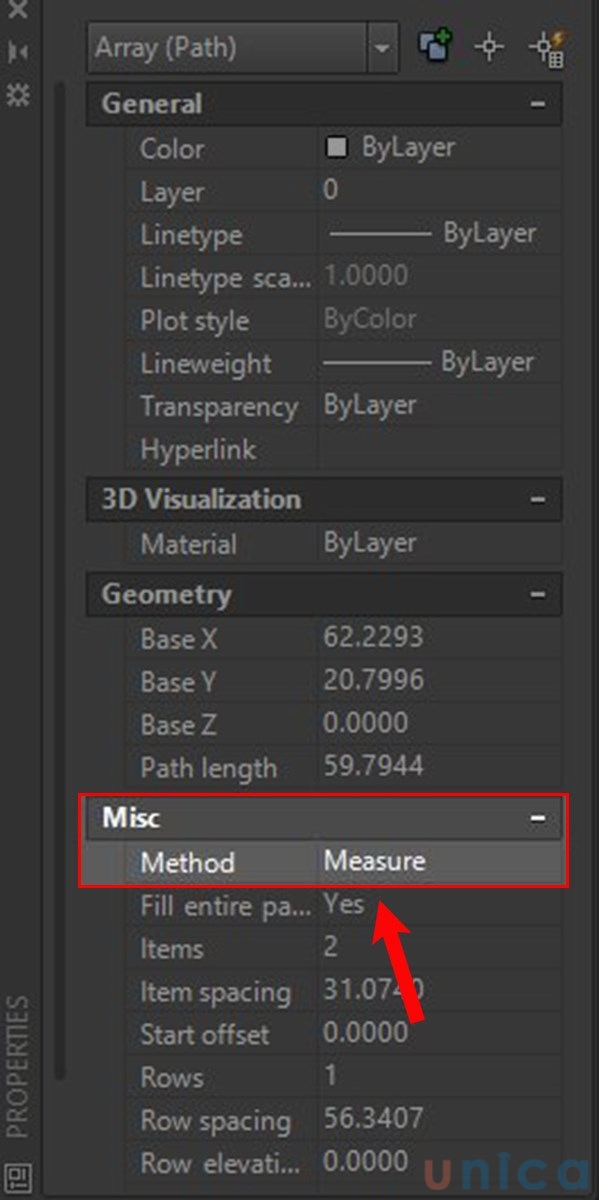

Bước 2: Bên dưới mục Misc đảm bảo Phương thức đang được cài là Measure

cac-doi-tuong-duoc-array-thay-doi-1

Điền vào các đối tượng được Array sau khi thay đổi độ dài đường dẫn

Chuyển đổi đối tượng thực hiện căn chỉnh trên Path Array

Trong trường hợp Path Array thuộc dạng AssociativeRibbon được hiển thị. Khi đó, tùy chọn này sẽ xác định các item được sắp xếp song song với nhau theo sự liên kết của đường dẫn

Bước 1: Bạn quét chọn item trong mảng vừa khởi tạo ở trên

Chuyen-doi-doi-tuong-can-chinh-tren-Path-Array

Chuyển đổi đối tượng căn chỉnh trên Path Array

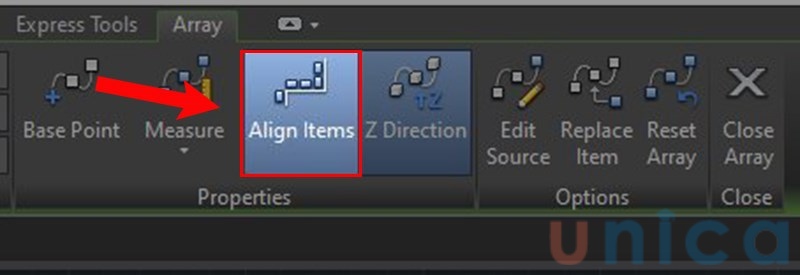

Bước 2: Bạn chọn Align Items trong phần Properties

Chuyen-doi-doi-tuong-can-chinh-tren-Path-Array-1

Chuyển đổi đối tượng căn chỉnh trên Path Array

Điều chỉnh khoảng cách giữa các Item trong một Path Array

Bước 1: Bạn chọn quét item trong mảng vừa khởi tạo ở trên

Chuyen-doi-doi-tuong-can-chinh-tren-Path-Array

Điều chỉnh khoảng cách giữa các item trong một Path Array

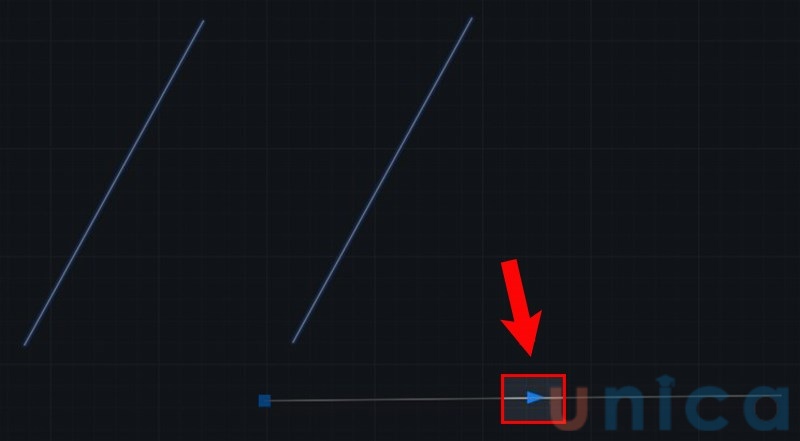

Bước 2: Bạn click chọn dấu mũi tên thuộc đối tượng trung gian

dieu-chinh-khoang-cach-giua-cac-item-trong-mot-Path-Array

Điều chỉnh khoảng cách giữa các item trong một Path Array

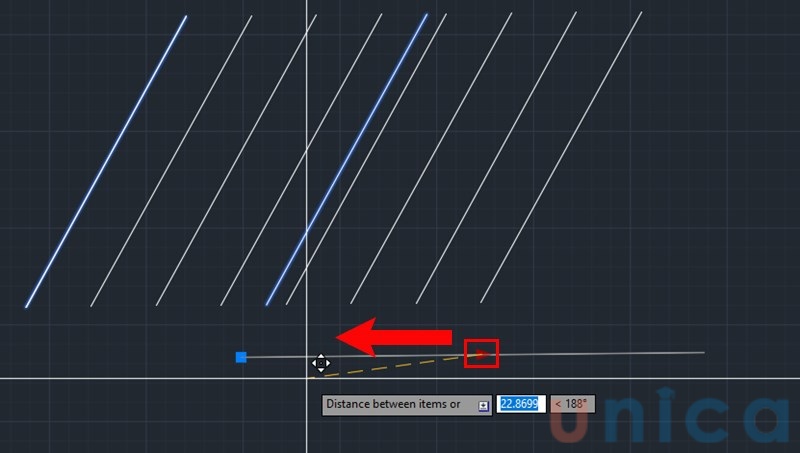

Bước 3: Bạn chọn di chuyển con trỏ dọc theo đường dẫn để tăng hoặc giảm đối với các khoảng cách giữa các mục và chọn Yes

dieu-chinh-khoang-cach-giua-cac-item-trong-mot-Path-Array-1

Điều chỉnh khoảng cách giữa các item trong một Path Array

Lệnh Polar Array trong Cad

Tạo một Polar Array

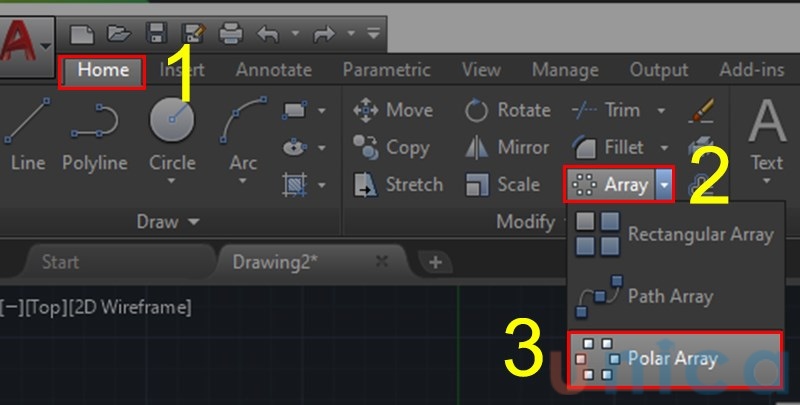

Bước 1: bạn chọn Click Home Tab tiếp theo chọn Array rồi chọn Poler Array

tao-polar-array

Cách tạo Polar Array trong Autocad

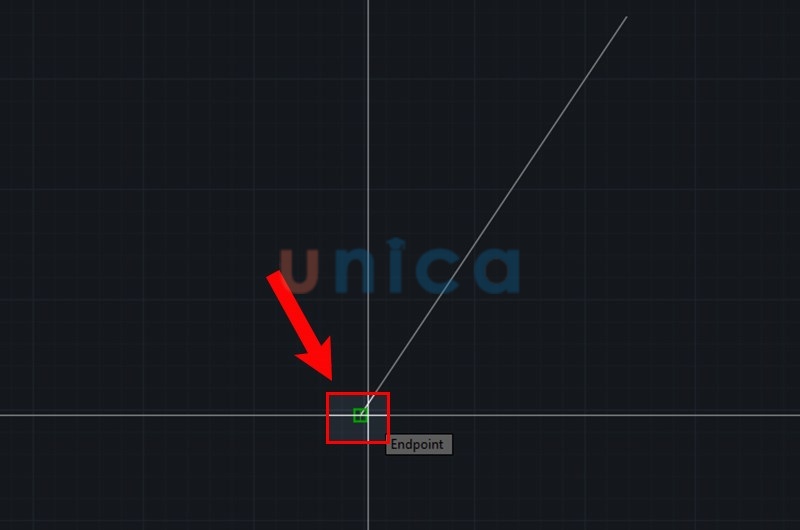

Bước 2: Chọn đối tượng bạn muốn Array sau đó nhấn phím Space rồi chỉ định vào một điểm trung tâm.

tao-polar-array-1

Cách tạo Polar Array trong Autocad

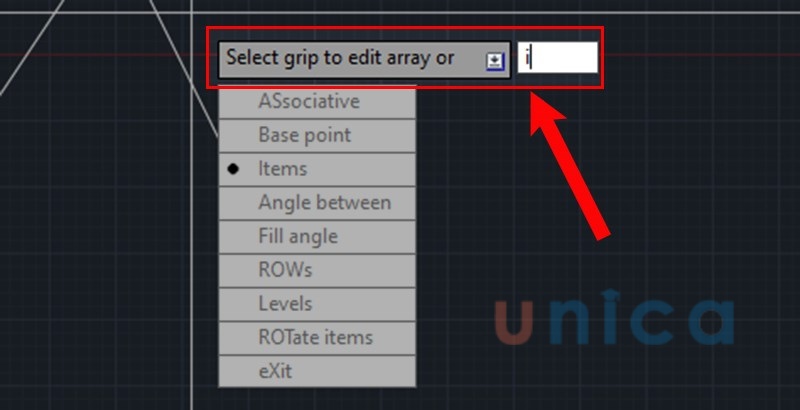

Bước 3: Sau khi bạn đã chọn điểm trung tâm lệnh Array tự động thì sẽ hiển thị được các đối tượng đều nhau. Nếu như bạn muốn thay đổi bạn chọn nhập I ( Items ) và ấn phím Space

tao-polar-array-2

Cách tạo Polar Array trong Autocad

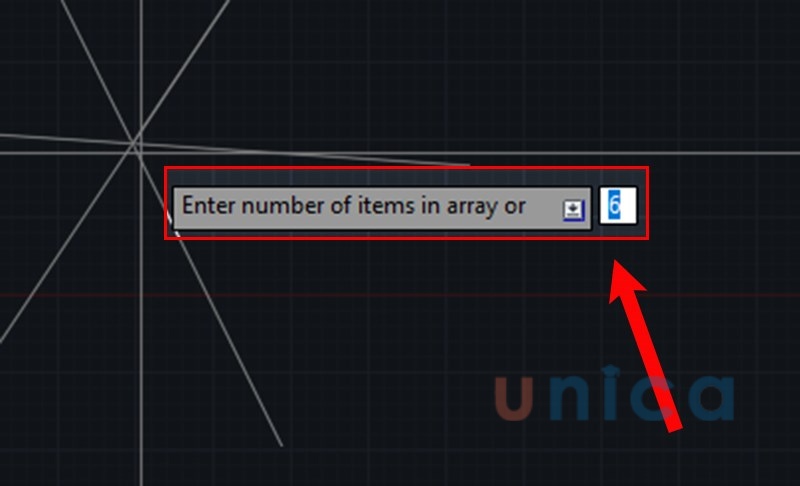

Bước 4: Bạn nhập số lượng đối tượng muốn Array

tao-polar-array-3

Cách tạo Polar Array trong Autocad

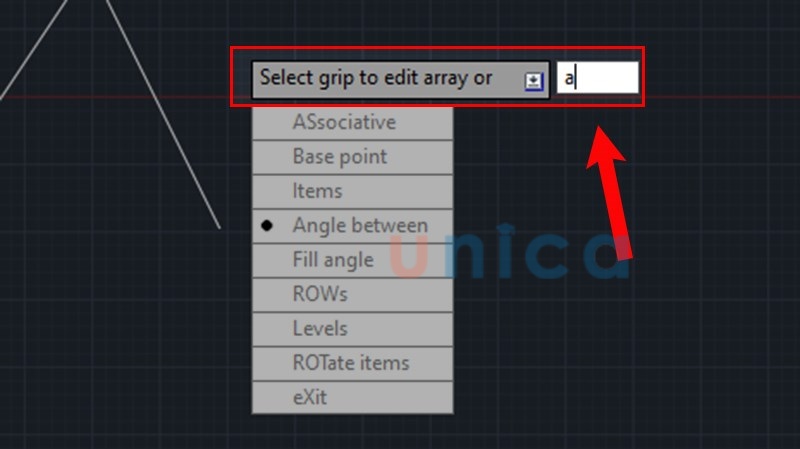

Bước 5: Nhập A ( viết tắt Angle ) - > Nhấn phim Space để nhập góc.

tao-polar-array-4

Cách tạo Polar Array trong Autocad

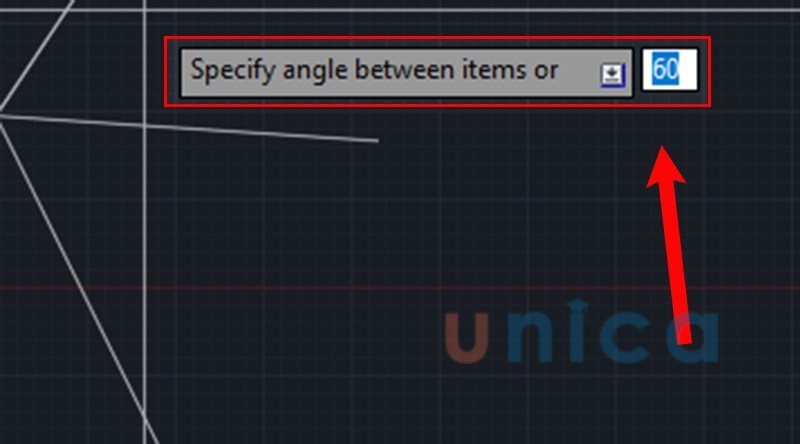

Bước 6: Bạn nhập giá trị góc tọa độ bạn muốn tạo. Bạn cũng có thể kéo Grip mũi tên để có thể điều chỉnh góc Fill.

tao-polar-array-5

Cách tạo Polar Array trong Autocad

Bước 7: Kết quả

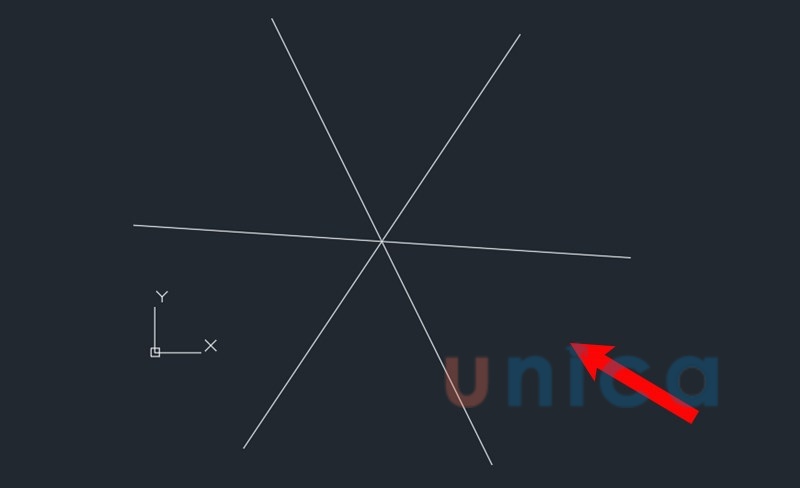

tao-polar-array-6

Kết quả tạo Polar Array trong Autocad

Chuyển đổi xoay đối tượng trên Polar Array

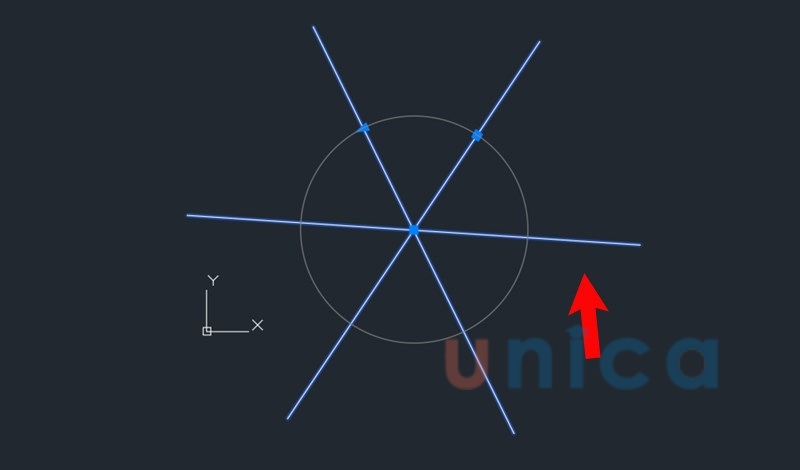

Bước 1: Quét chọn đối tượng ( Mảng ) Array

chuyen-xoay-doi-tuong-tren-polar-array

Chuyển đổi Xoay đối tượng trên Polar Array

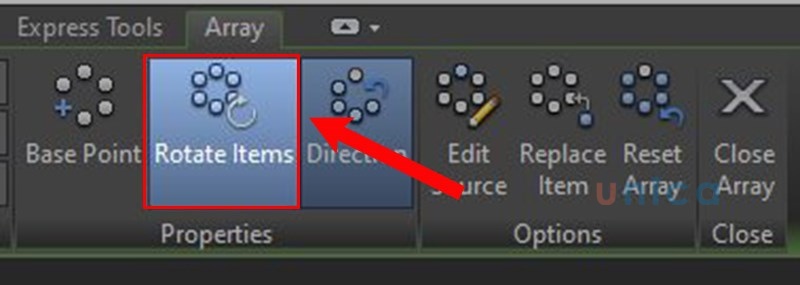

Bước 2: Chọn Rotate items trong mục Properties.

chuyen-xoay-doi-tuong-tren-polar-array-1

Chuyển đổi Xoay đối tượng trên Polar Array

Sửa đổi góc giữa các item trong một Poler Array

Bước 1: Quét chọn đối tượng Array

chuyen-xoay-doi-tuong-tren-polar-array

Sửa đổi góc giữa các item trong một Poler Array

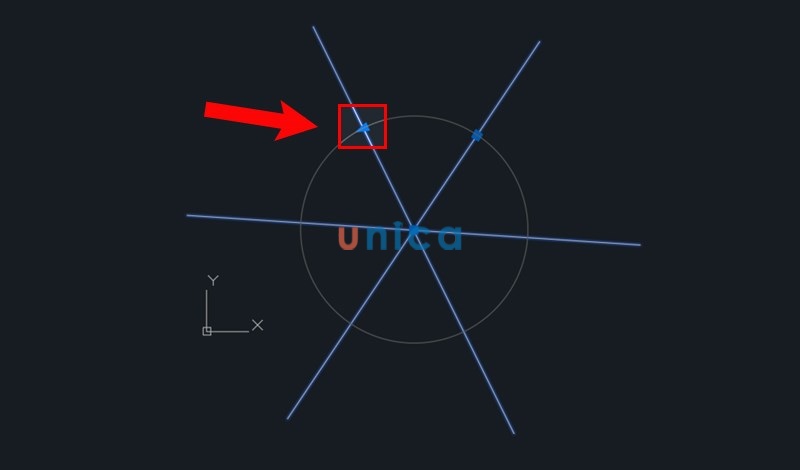

Bước 2: Bạn click chọn mũi tên trên đối tượng

Sua-doi-goc-giua-cac-item-trong-mot-Poler-Array

Sửa đổi góc giữa các item trong một Poler Array trong cad

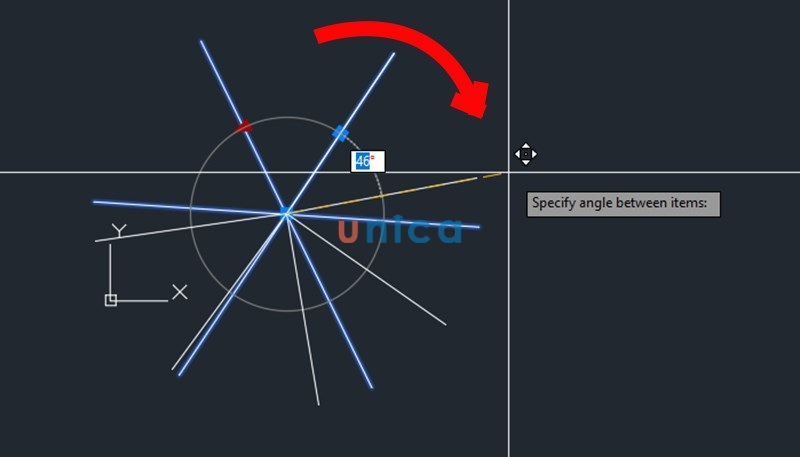

Bước 3: Di chuyển con trỏ để làm tăng hoặc giảm góc giữa các item và sau đó bạn chọn Yes

Sua-doi-goc-giua-cac-item-trong-mot-Poler-Array-1

Sửa đổi góc giữa các item trong một Poler Array trong cad

>>> Xem thêm: Công dụng và cách sử dụng lệnh Pl trong Cad

Một số Command trong lệnh array

Khi sử dụng lệnh array trong Autocad thì bạn cần nắm được một số Command cụ thể như sau:
-    Elect objects: Chọn đối tượng mà bạn cần sao chép.
-    Enter the type of array: Nhập R để sao chép đối tượng theo hàng hoặc cột, nhập P để sao chép xung quanh 1 tâm.
-    Select objects: Kết thúc việc lựa chọn bằng việc nhấn phím Enter.
-    Enter the number of columns: Số các cột
-    Enter the number of rows: Số các hàng

lenh-array-trong-autocad-3
Khi sử dụng lệnh array thì bạn cần nắm một số yếu tố quan trọng trong Command

Như thế, các bạn đã cơ bản nắm rõ được cách dùng lệnh array. Nhưng Autocad có rất nhiều các lệnh mà bạn cần nắm được để áp dụng trong việc xử lý cũng như thiết kế bản vẽ sao cho hoàn chỉnh và chính xác nhất. Để biết thêm nhiều công cụ hỗ trợ trong thiết kế hãy nhay tay đăng ký và theo dõi khoá học Solidworks, các chuyên gia hàng đầu trong lĩnh vực thiết kế sẽ chia sẻ cho bạn những kiến thức hay, tính năng của công cụ này trong thiết kế.

Bài viết trên đây đã hướng dẫn bạn các bước dùng lệnh array trong Autocad, để việc thiết kế bản vẽ được chính xác hơn, bên cạnh lệnh array thì bạn còn có thể sử dụng nhiều lệnh khác trong phần mềm Autocad. Với những kiến thức này, chắc chắn sẽ giúp cho việc sử dụng Autocad để thiết kế bản vẽ trở nên nhẹ nhàng và đơn giản hơn bao giờ hết.

Chúc bạn thành công!
