Việc vẽ móng Revit là một kỹ năng quan trọng đối với người mới bắt đầu học sử dụng phần mềm này. Đây là một bước rất quan trọng đối với những bản vẽ và là thao tác không quá khó để học và thực hiện. Với hướng dẫn chi tiết dưới đây, Unica sẽ hướng dẫn bạn những thao tác cơ bản để tạo ra bản vẽ móng chính xác và tối ưu, phục vụ hiệu quả cho công việc thiết kế xây dựng.
Hướng dẫn cách vẽ móng trong Revit
Chuẩn bị một mặt bằng móng

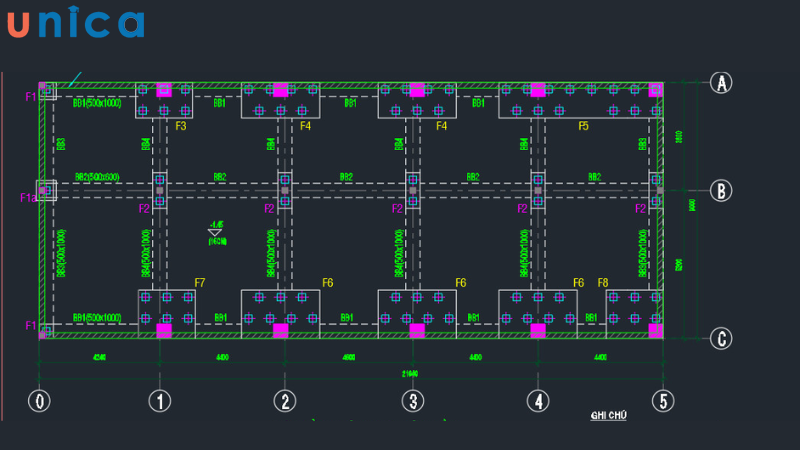

Chuẩn bị một mặt bằng móng để tiến hành làm việc
Tiến hành vẽ móng với 5 bước
Bước 1: Tại thanh menu bên tay phải, bạn di chuyển mặt bằng đến tầng thấp nhất của dự án. Ở trong ví dụ của Unica, thì tầng thấp nhất là tầng hầm.

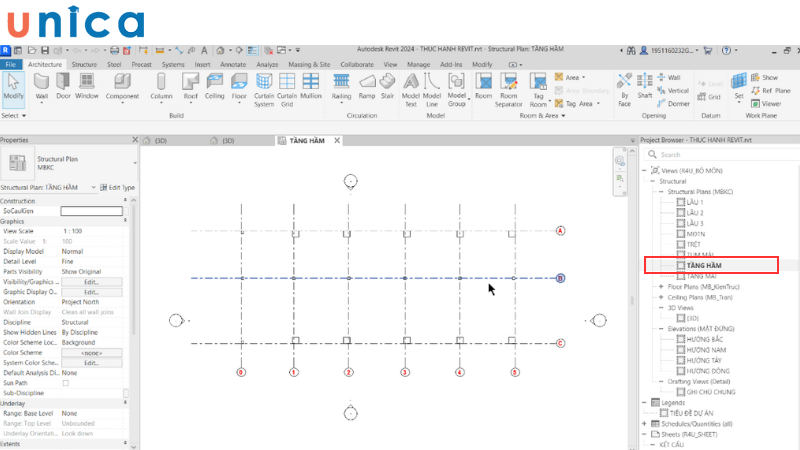

Di chuyển tới tầng thấp nhất của dự án
Bước 2: Để tiếp tục vẽ móng, bạn tiến hành Load Family với đài móng vào, thực hiện Duplicate để đặt tên và đổi tiết diện của đài móng.
Thực hiện các thao tác Duplicate như sau:
-
Trên thanh công cụ, bạn chọn Structure > chọn Isolated.

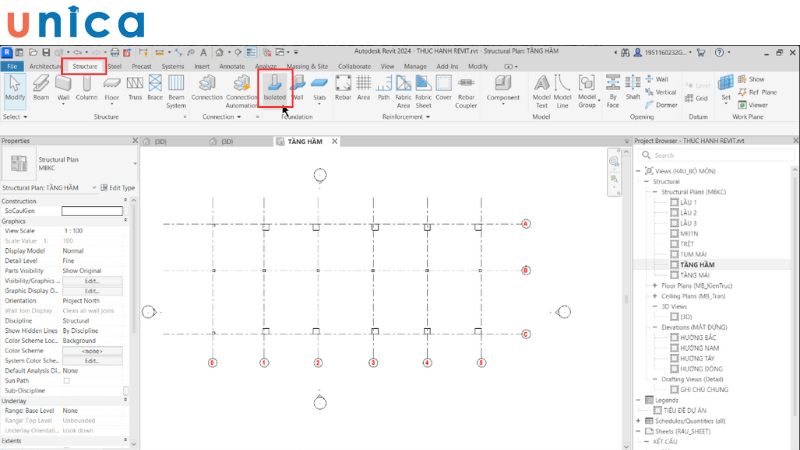

Chọn mục Isolated
-
Lúc này, ở bên tay trái, có xuất hiện biểu tượng móng cột > nhấp chuột vào biểu tượng Family móng cột đó để hiện ra menu chi tiết.

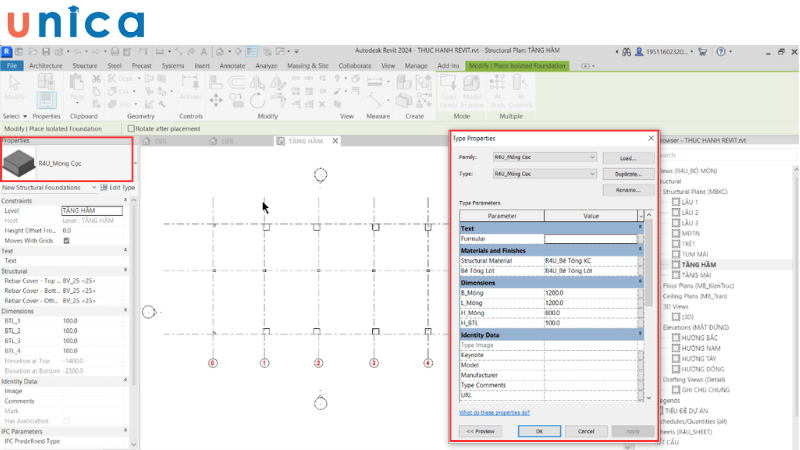

Nhấn chuột vào biểu tượng hình Family móng cột để xuất hiện menu.
-
Ấn vào để menu để thực hiện Edit Type > chọn Dupilcate > đổi tên móng ở phần Name theo mong muốn của bạn.

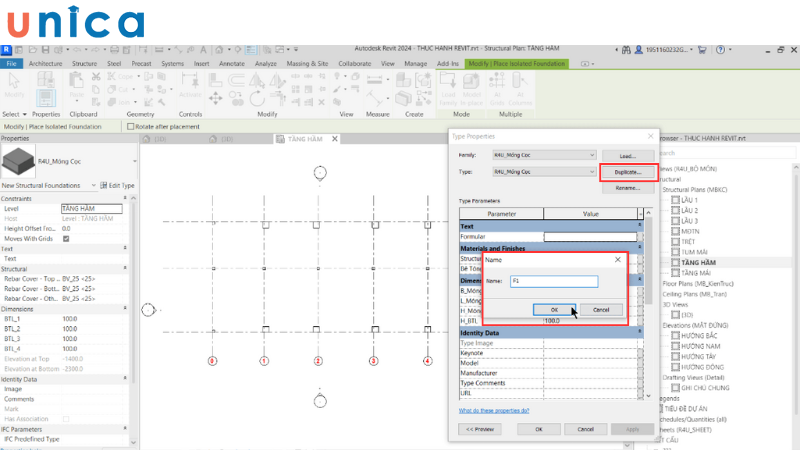

Đổi tên móng ở phần Name.
-
Cuối cùng là thực hiện các thay đổi phần kích thước theo nhu cầu của bạn.

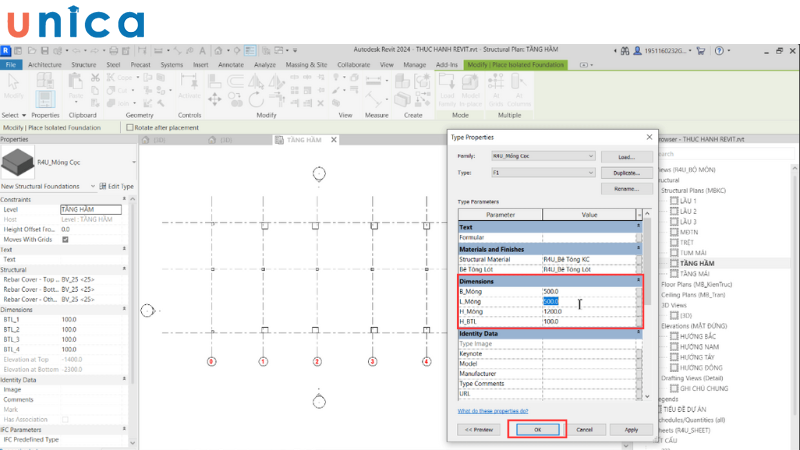

Lần lượt điều chỉnh kích thước các kích thước Family móng.
Ví dụ như ta có các kích thước theo bản vẽ như sau:
-
Móng F1 (500x500x1200)
-
Móng F1a (500x500x1200)
-
Móng F2 (500x1250x1200)
-
Móng F3 (1250x2000x1200)
-
Móng F4 (1250x2750x1200)
-
Móng F5 (1250x5775x1200)
-
Móng F6 (1500x2750x1200)
-
Móng F7 (1500x2000x1200)
-
Móng F8 (1500x2000x1200).
Thực hiện tương tự với các kích thước trên để hoàn tất các đài móng có kích thước khác nhau. Sau khi đã thực hiện tất cả các kích thước móng cần thiết, bạn có thể tiến hành vẽ móng trên mặt bằng tầng hầm.

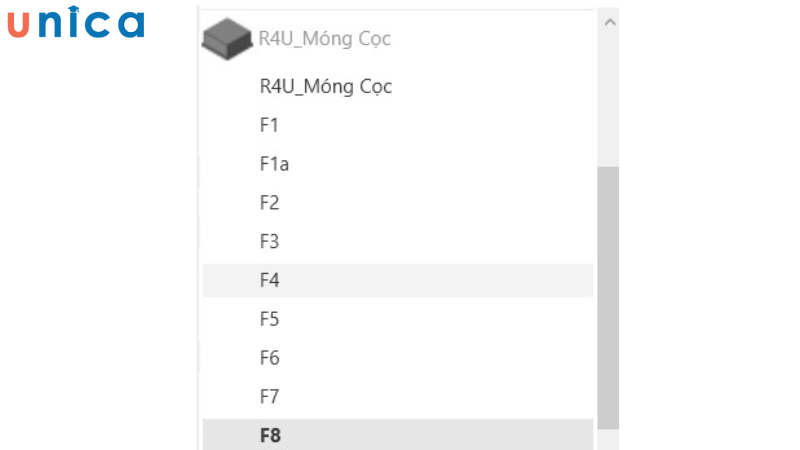

Thực hiện tương tự để tạo các đài móng khác
Lưu ý: Việc dựng móng cũng tương tự các cấu kiện khác, bạn phải sử dụng cao trình kết cấu là - 50mm so với cao trình kiến trúc bằng cách điều chỉnh thông số Height Offset From Level.
Bước 3: Để vẽ nền móng, bạn thực hiện như sau:
-
Trên thanh công cụ chọn mục Structure > Isolated > chọn các nền móng cần vẽ.

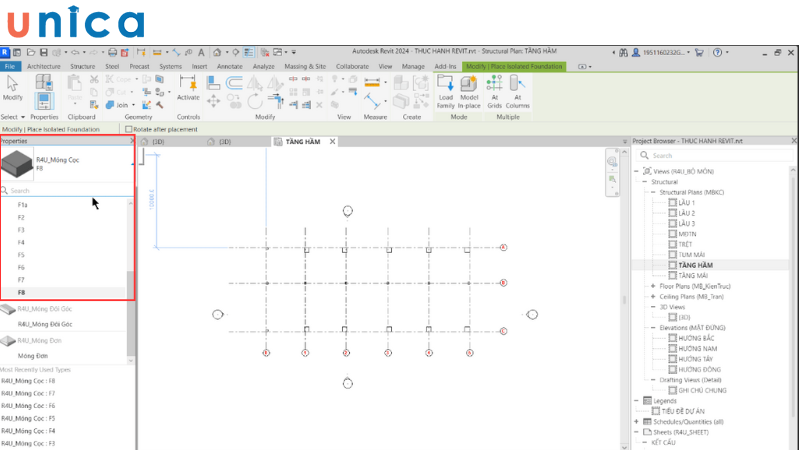

Chọn nền móng cần vẽ.
-
Điều chỉnh thông số Hight Offset From Level rồi đặt móng vào vị trí tương ứng ở trên mặt bằng.
Bước 4: Khi đã đặt được nền móng ở trên mặt bằng, nhưng lúc ban đầu, vị trí nền móng chưa thật sự đúng với vị trí trên mặt bằng. Do đó, bạn cần sử dụng lệnh Align để tiến hành đưa đài móng về đúng vị trí của nó.
-
Trên thanh công cụ, bạn chọn Modify > ấn vào biểu tượng lệnh Align để điều chỉnh > ấn lần lượt vào các cạnh của đài móng để nó quay sao cho đúng hướng của bạn.

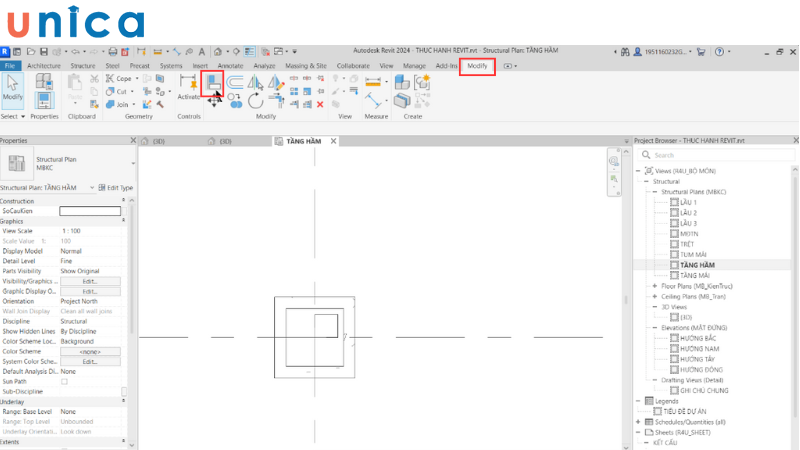

Chọn lệnh Align

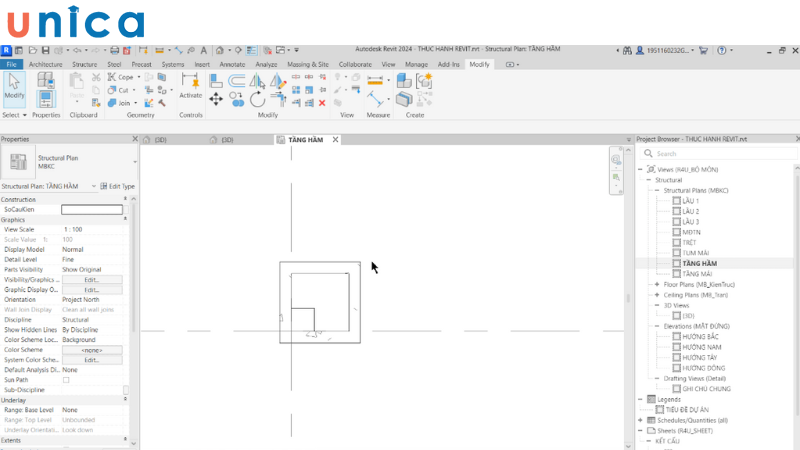

Kết quả sau khi đi điều chỉnh lại cho đúng.
Bước 5: Điều chỉnh để mất phần bê tông lót ở bên ngoài tim trục đi.

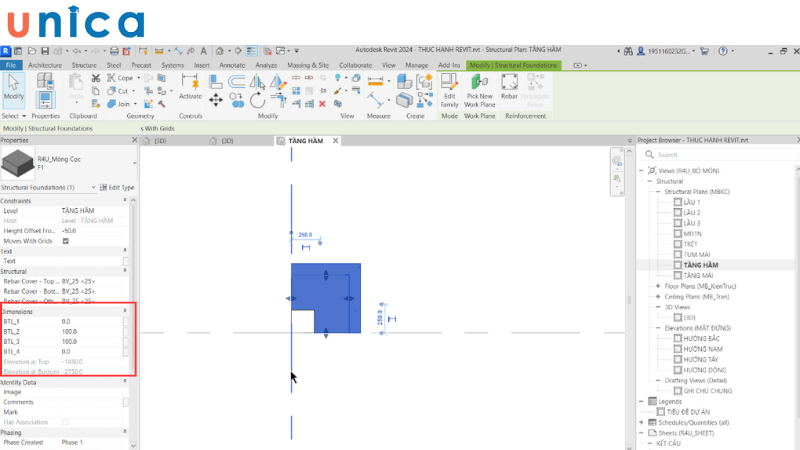

Điều chỉnh thông số để mất đi phần bê tông lót bên ngoài tim trục
Như vậy, bạn đẫ hoàn thành các thao tác để khai báo kích thước vẽ móng ở một vị trí trên mặt bằng. Ở các vị trí khác, bạn thực hiện tương tự để hoàn tất bản vẽ như hình sau đây:

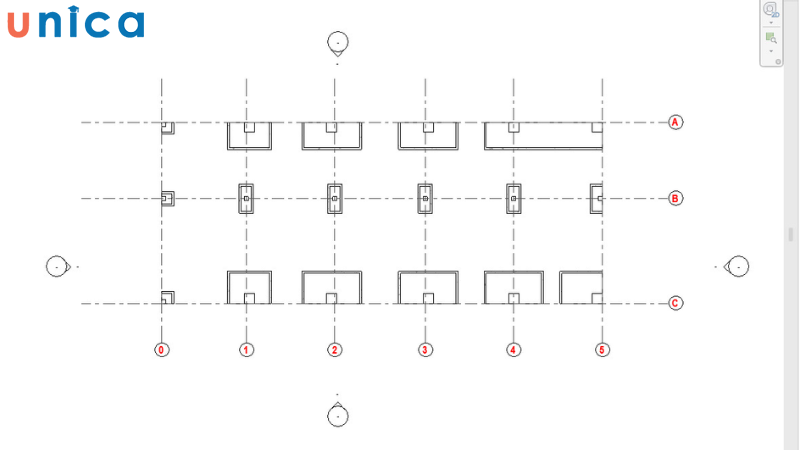

Kết quả thu được như sau

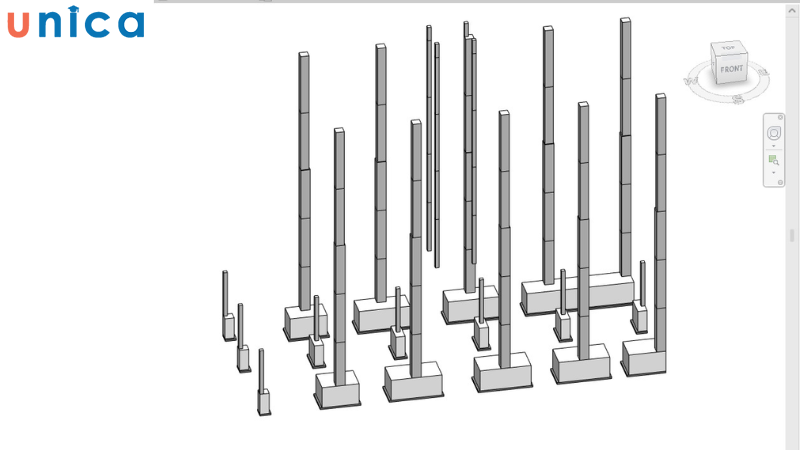

Kết quả thu được như sau
Tổng kết
Việc nắm vững kỹ năng vẽ móng Revit không chỉ giúp bạn tối ưu hóa quy trình làm việc mà còn mở ra nhiều cơ hội phát triển trong lĩnh vực thiết kế và xây dựng. Qua bài hướng dẫn trên của Unica, các bạn cũng đã nắm vững được những kiến thức cơ bản để hoàn tất quy trình vẽ, hoàn thiện bạn vẽ. Để thành thạo kỹ năng này, bạn nên thực hành, luyện tập thường xuyên để thành thạo hơn với Revit.
