Khi nhắc đến lệnh nối Line thành Polyline trong Cad, nhiều người thường mơ hồ về cách sử dụng, đặc biệt là đối với những người mới bắt đầu làm quen với phần mềm Cad. Hiện nay, có 2 cách dùng lệnh nối Line thành Polyline mà bạn có thể áp dụng khi thiết kế bản vẽ. Vậy, 2 cách đó là gì, hãy cùng tìm hiểu trong bài viết mà UNICA chia sẻ dưới đây.

Tại sao phải thực hiện nối Line thành Polyline?

Trong quá trình thiết kế bản vẽ, để các đối tượng hình vẽ trong Cad được hoàn chỉnh và đúng kích thước chuẩn nhất thì bạn phải dùng lệnh Join để nối các đường thẳng với nhau. Tuy nhiên, thông thường người dùng sẽ thiết kế các đường thẳng chủ yếu bằng lệnh Line, nhưng lệnh Line thì không thể nối được với nhau, bắt buộc bạn phải chuyển thành Polyline.

Chính vì vậy, bắt buộc bạn phải sử dụng lệnh nối Line thành Polyline trong Cad. Khi sử dụng thao tác này sẽ giúp cho việc nối đường thẳng trong Cad được dễ dàng và chính xác hơn.

Lệnh nối Line thành Polyline trong Cad

Nối lệnh Line thành Polyline giúp bạn có thể sử dụng lệnh Join một cách dễ dàng

Cách thực hiện lệnh nối Line thành Polyline trong Cad

Thông thường, khi thiết kế bản vẽ trên Autocad, để thực hiện thao tác nối Line thành Polyline, nhiều người sẽ sử dụng lệnh Pedit. Đây là lệnh thông dụng với thao tác đơn giản, nhanh chóng và chính xác. Tuy nhiên, ngoài lệnh này thì bạn có thể sử dụng Lisp đính kèm, cách này có thao tác cũng rất đơn giản. Các bước thực hiện cụ của 2 cách này như sau:

Cách 1: Dùng lệnh Pedit để nối Line thành Polyline

Lệnh nối Line thành Polyline trong Cad được sử dụng phổ biến nhất là lệnh Pedit. Đối với lệnh này thì bạn thực hiện theo các bước sau đây:

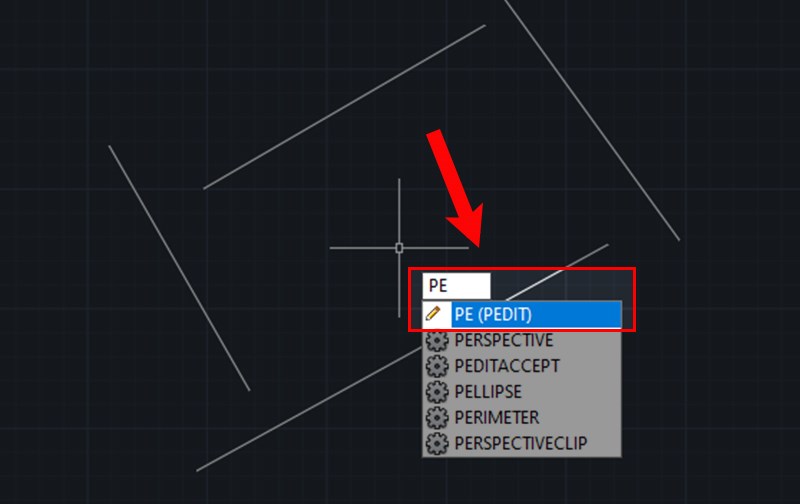

- Bước 1: Trên giao diện của Autocad, bạn nhấp vào thanh công cụ Command, sau đó chọn lệnh Pedit và nhấn Enter để hiển thị lệnh. Nếu bạn muốn chọn đa tuyến cần hiệu chỉnh thì bạn nhấp chọn thư mục Select polyline or {Multiple}.

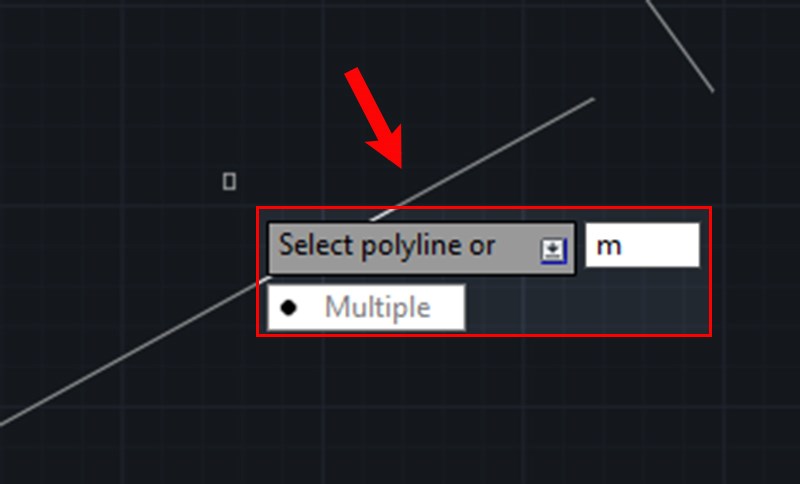

- Bước 2: Nhấp chuột chọn thư mục Multiple để có thể chọn nhiều đối tượng mà bạn muốn chuyển đổi. Sau đó, trên dòng nhắc “Select polyline:”, bạn nhấn chọn M.

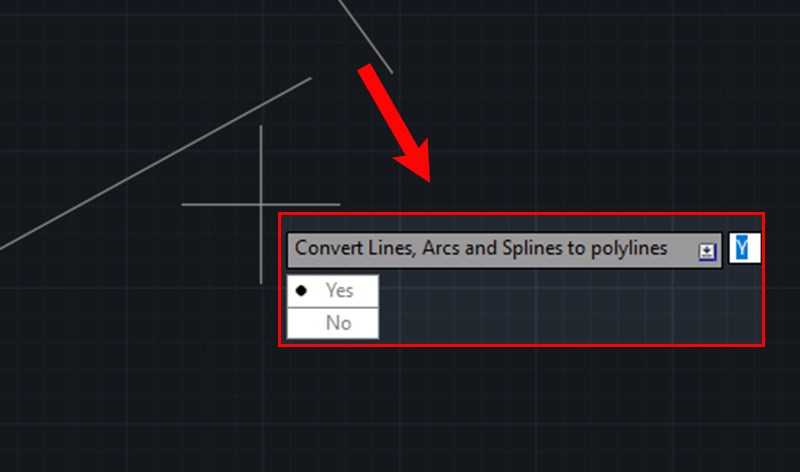

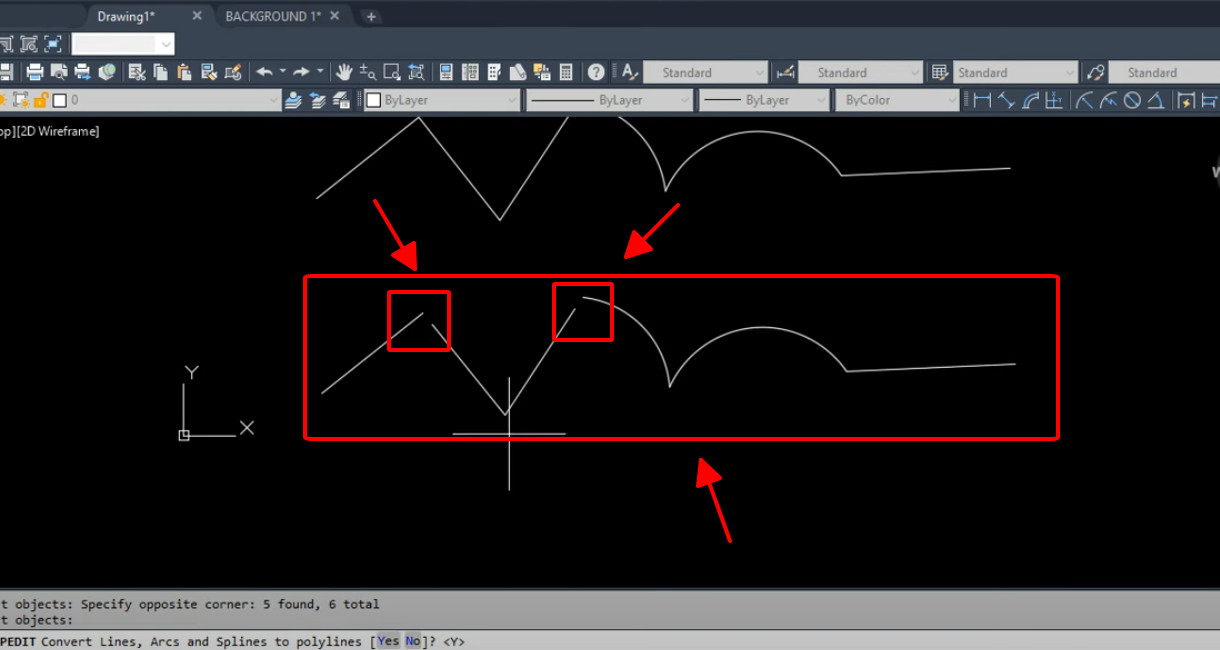

- Bước 3: Bạn nhấp chọn câu lệnh Objects selected is not a polyline, để chọn đối tượng không phải là đa tuyến. Lúc này, trên giao diện sẽ hiển thị câu hỏi Do you want it turn into one? (Bạn có muốn chuyển đối tượng chọn thành đa tuyến không), bạn nhấn Enter để chuyển thành đa tuyến.
- Bước 4: Trên giao diện sẽ xuất hiện dòng nhắc hiệu chỉnh đa tuyến, nếu đối tượng mà bạn chọn là đa tuyến thì sẽ xuất hiện dòng nhắc hiệu chỉnh toàn bộ đa tuyến.

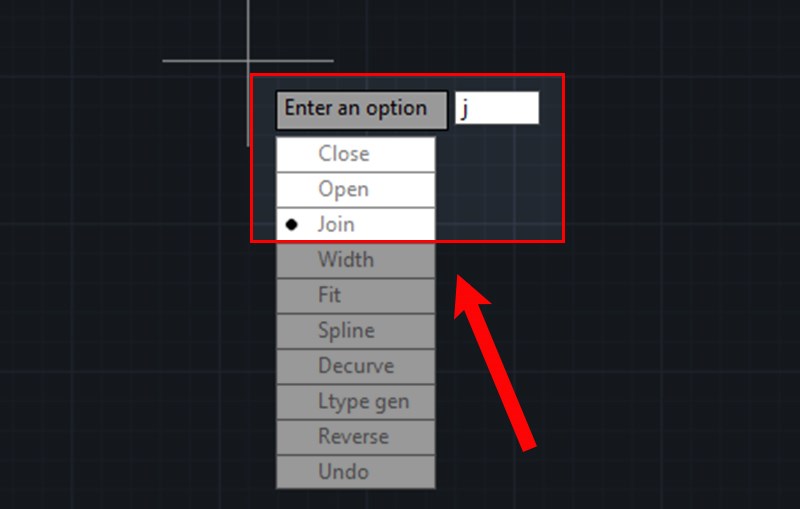

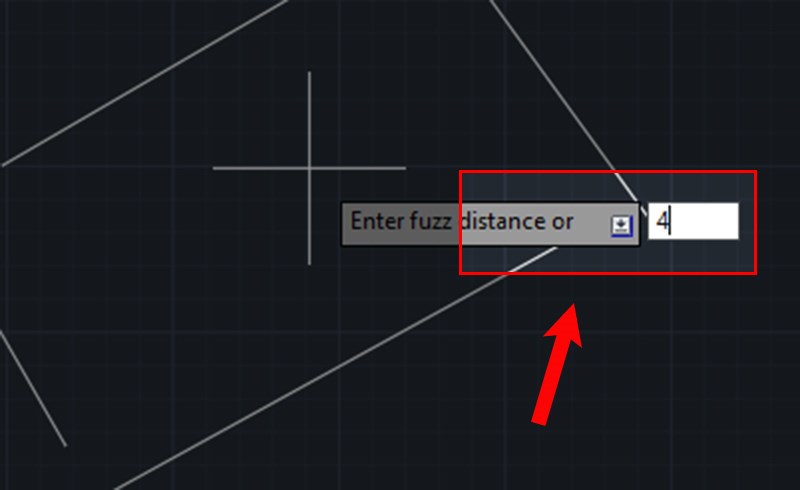

- Bước 5: Trong câu lệnh Enter an option [Close/Join/Width/Edit vertex/Fit/Spline/Decurve/Ltype gen/Undo], bạn nhấn chọn J sau đó nhấn Enter để kết thúc lệnh.

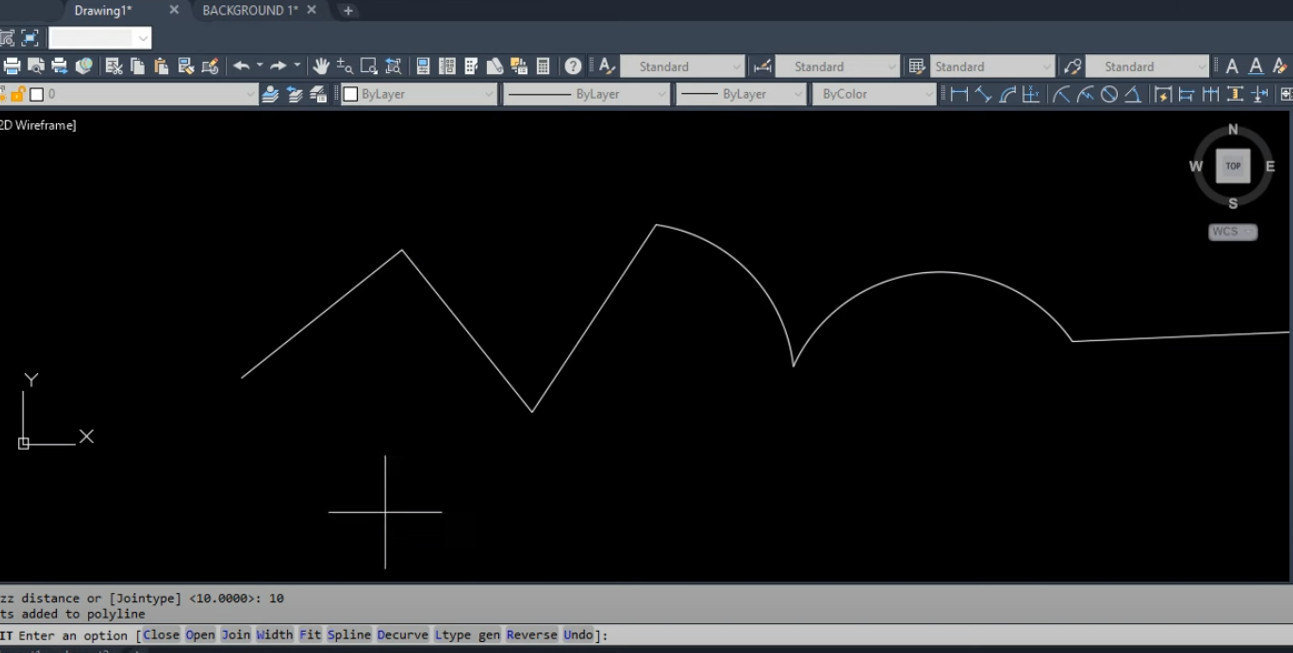

 cách dùng lệnh nối Line thành Polyline trong Cad

Lệnh Pedit được sử dụng phổ biến khi thực hiện nối lệnh Line thành Polyline

Cách 2: Dùng Lisp đính kèm

Để tránh trường hợp phải dùng nhiều câu lệnh khi thực hiện lệnh nối Line thành Polyline trong Cad thì bạn có thể dùng Lisp đính kèm. Tuy nhiên, đối với lệnh này, bạn phải tiến hành Loads Lisp trước khi thực hiện. Hiện nay, có nhiều phiên bản Lisp hỗ trợ mà bạn có thể tải về và Load Lisp như bình thường. Sau khi đã Load Lisp xong thì bạn thực hiện theo các bước sau đây:
- Bước 1: Trên giao diện Autocad, bạn nhấp vào thanh công cụ Command nhấn lệnh tắt JF và nhấn Enter để hiển thị lệnh.

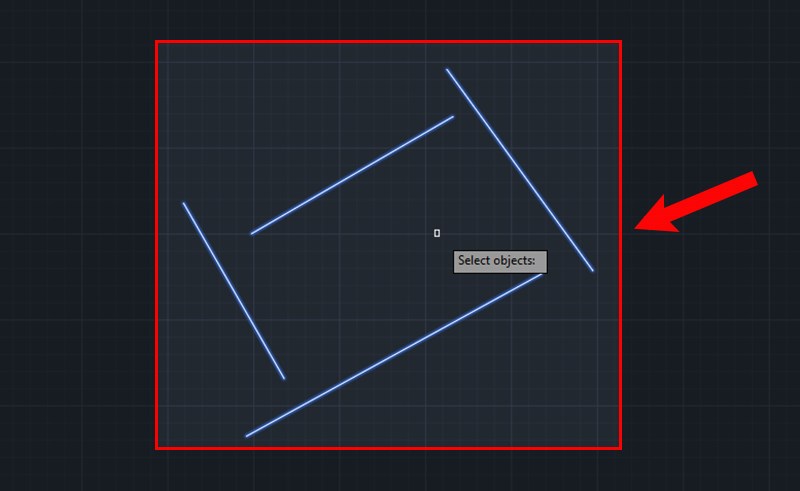

- Bước 2: Bạn nhấp chuột chọn các đối tượng mà bạn muốn chuyển từ Line thành Polyline trên Cad, sau đó nhấn Enter để hoàn thành.

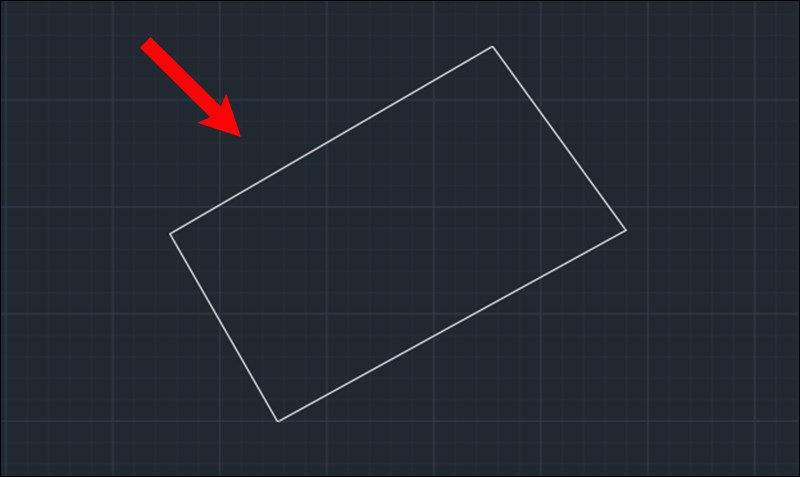

- Bước 3: Lúc này, trên giao diện sẽ hiển thị các đường thẳng mà bạn thực hiện chuyển đổi từ Line thành Polyline thành công. Bạn nhấn Enter một lần nữa để lưu lại kết quả.

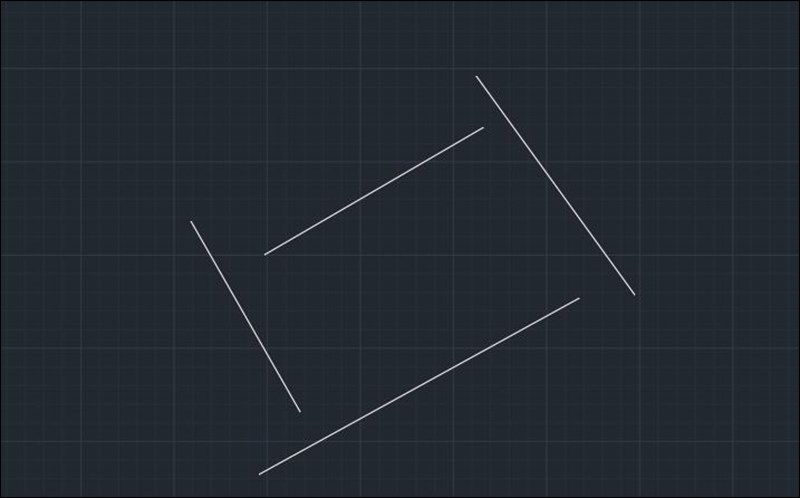

Lệnh nối Line thành Polyline trong Cad là gì?

Thao tác dùng Lisp đính kèm để nối Line thành Polyline rất đơn giản

Qua 2 cách sử dụng lệnh nối Line thành Polyline trong Cad nói trên, chắc chắn sẽ giúp cho việc thiết kế bản vẽ của bạn được nhanh chóng, chính xác và dễ dàng hơn. Vì vậy, bạn cần chú ý nắm chắc những kiến thức này. Bạn có thể tham khảo thêm các nhóm lệnh quan trọng để thành công thiết kế bản vẽ đúng chuẩn với khóa học Học Autocad cơ bản và nâng cao.

Chúc bạn thành công!
